拉簧如何绘制

asheng_1982 · 发表于 2007-10-18 19:36:25

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

如题，那位大哥能告诉一下，最好能上传个示例

lfenger2008 · 发表于 2007-10-18 19:39:23

不晓得楼主要做什么样的弹簧？一般的最后要用螺旋线作为路径，在端点绘制截面轮廓即可方便作出弹簧了。

[ 本帖最后由 lfenger2008 于 2007-10-18 19:44 编辑 ]

lfenger2008 · 发表于 2007-10-18 19:50:03

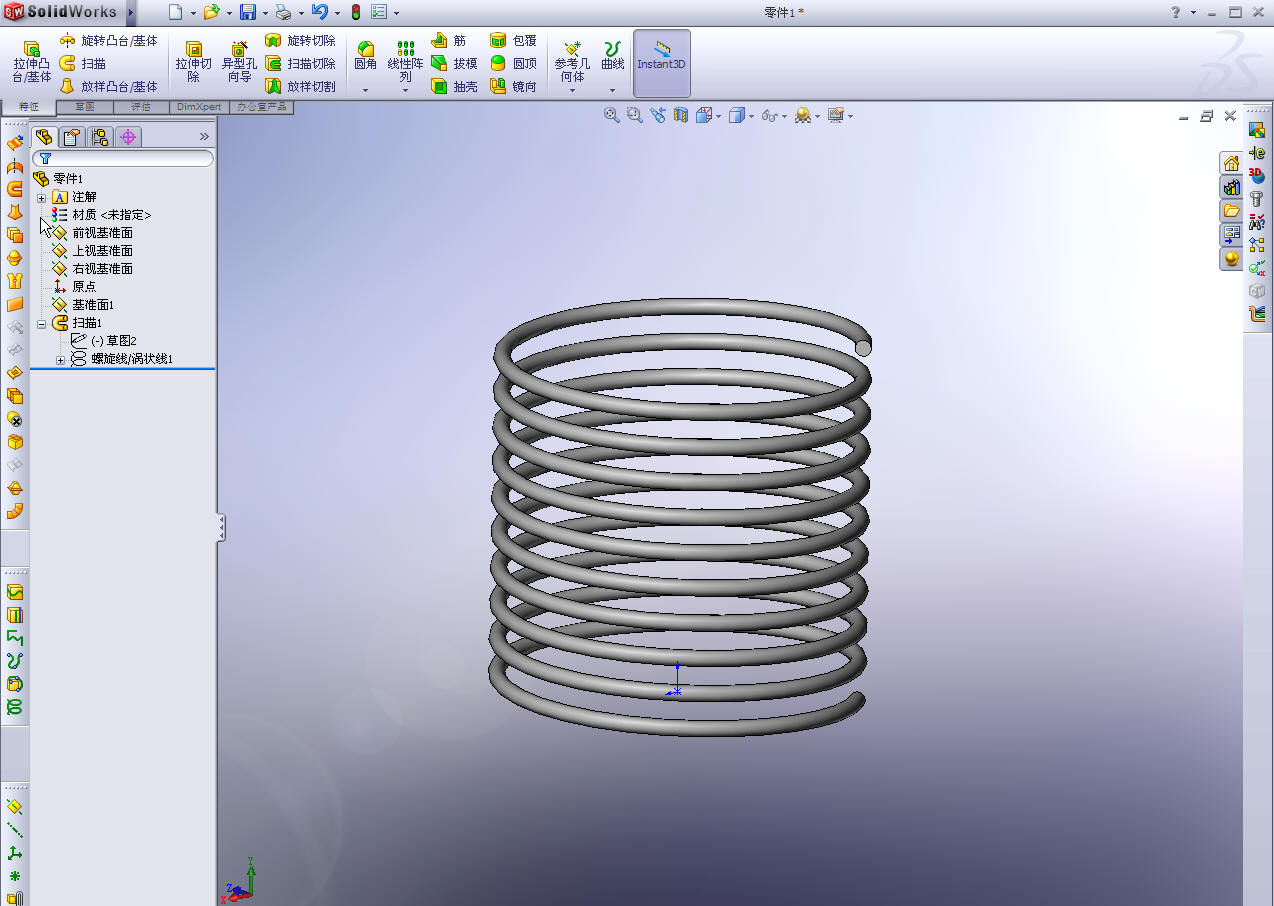

再来一个便节距的，仅供参考

xxf-1 · 发表于 2007-10-18 21:58:46

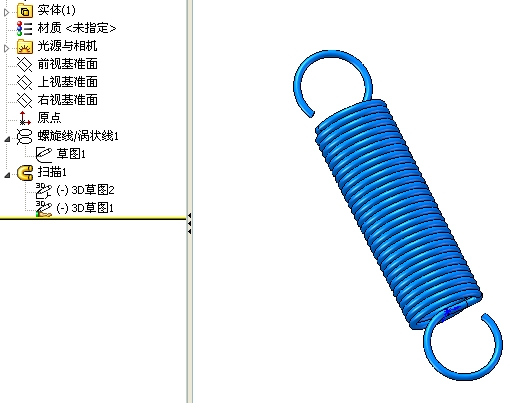

我做一个拉簧

asheng_1982 · 发表于 2007-10-18 22:31:59

要的就是上楼的拉簧，不过楼上用的是08版本的solid绘制的吧。我这里是07版本的，打不开。

谁能够用06或07版本给个样件。

急用

谢谢了。

asheng_1982 · 发表于 2007-10-18 22:34:20

2楼的变节距的弹簧有没有06版本SOL绘制的样本，能不能上传。让我学习学习一下。谢谢了。

lfenger2008 · 发表于 2007-10-18 22:45:43

是用SW08做的，不过变节距只是在螺旋线上的改变，建议楼主参考一下软件自带的关于螺旋线的帮助文件。

asheng_1982 · 发表于 2007-10-19 10:54:28

兄弟是新手，使用的是07年版本的solid。
最近正在设计一个小型工装，上面需要使用拉簧。
不知道怎么绘制。下图是XXF-1大哥绘制的样本的截图。可惜是08版本的，我无法打开。

那位大哥能给我上传一个用06或07版本的SOLID绘制的拉簧样本。好让兄弟一步一步观察一下怎么绘制。

谢谢了。

hahap · 发表于 2007-10-19 11:31:21

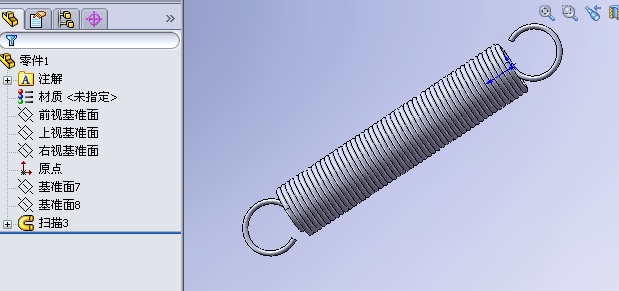

给你用SW07试着做了一个,不知要得不?

5.rar (43.78 KB, 下载次数: 274)

陆小凤 · 发表于 2007-10-19 17:11:03

这个弹簧两边的那两个扣偶做不好，，，

asheng_1982 · 发表于 2007-10-19 19:55:10

学会了，谢谢hahap。也谢谢其他楼主。

asheng_1982 · 发表于 2007-10-19 22:44:41

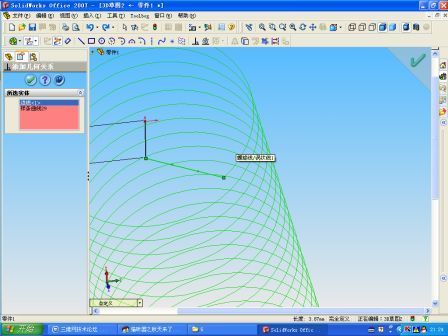

还有个问题，螺旋线和拉簧钩是如何过渡的，我看hahap上好象是用样条曲线过渡，并几何定义样条曲线和螺旋线为相切关系。但不知道为什么，我做的却无法定义，看看下面的图，有人可以为我解答吗？

hahap · 发表于 2007-10-19 23:05:12

在3D草图里用"引用实体"命令把螺旋线引用,用样条曲线连接(两点间),两头约束相切下就好.

[ 本帖最后由 hahap 于 2007-10-19 23:19 编辑 ]

lywang · 发表于 2007-10-28 20:26:08

偶是刚装上sw2007，发现做工程图是标注尺寸是选择不上要标注的位置，请高手指点

cclsccls · 发表于 2007-10-30 22:45:34

我按照9楼说的“引用实体”把两端挂钩都做好了，但是到扫描的时候不行，说是“拓扑”错误，这是怎么回事啊？

jcy004024 · 发表于 2008-6-25 10:15:18

我也出现了扫描生成拓扑上的无效的实体，是什么原因？

hahap · 发表于 2008-6-25 10:18:28

那是你弹簧的线径与螺旋线螺距相等了，你把线径调小0.01或螺距加大0.01就可以了。

jcy004024 · 发表于 2008-6-25 10:32:37

我试过了，改小后，轮廓出来了，但是点完成后还是出现拓扑

sxbd1974 · 发表于 2009-9-14 11:54:25

原帖由 hahap 于 2007-10-19 11:31 发表 http://www.3dportal.cn/discuz/images/common/back.gif
7 p8 g; a0 W* r0 c8 g5 v0 }8 p给你用SW07试着做了一个,不知要得不?
0 g6 ~+ [0 a7 K! z
& m2 q/ L+ b6 W# U z/ h* w6 @608219& v4 |+ }) @: ~7 \, c3 ]; g8 K. \( ?
1 Z/ P# W. P# a0 I: x
608220SW2007原文件

想知道你那个挂钩部分的3D曲线是怎么做的

梧桐桩 · 发表于 2010-6-23 15:21:12

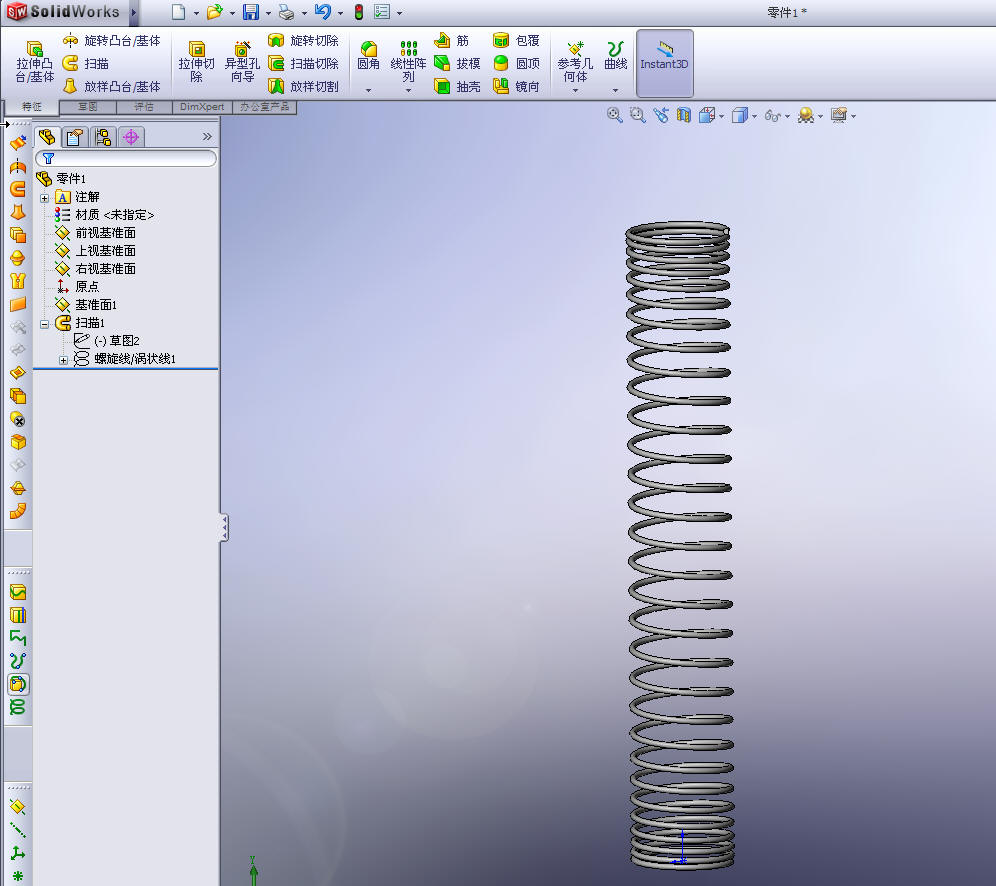

请问3楼，变节距的压缩弹簧如何绘制？

or253 · 发表于 2010-11-10 18:20:38

可以上传教程吗，实在是很想知道，就是那个【拉簧】

skm10 · 发表于 2010-12-20 11:27:51

用2006版的,还是打不开

skm10 · 发表于 2010-12-20 11:28:58

请问能否做个2006版的,或另存为2006版的文件,学习下,谢谢了
