& h h* H( I* l: x; C8 ]以M10公制螺母规格，提供绘制视频给各位参考。- a+ N7 q5 _; C: X# W5 d
5 \8 M; |1 C: O }! d4 ^2 c- L ]

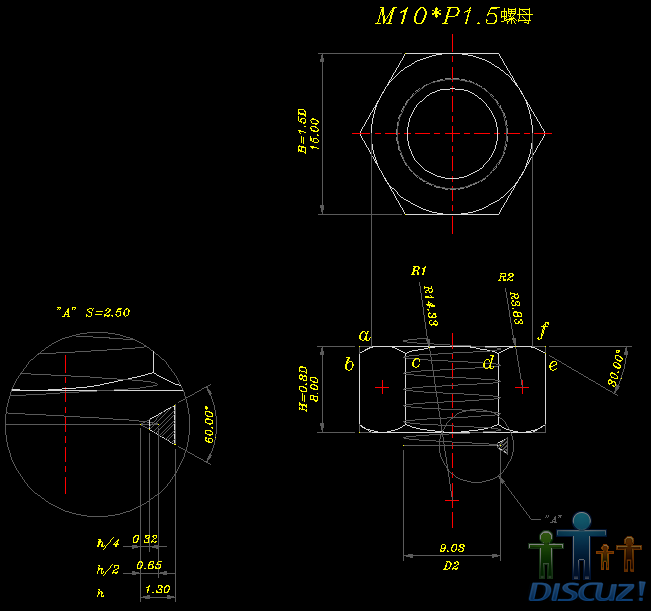

0 p/ X+ [1 L/ P! M下图中D2=有效直径，为公螺纹与母螺纹作用力正交地方（同齿轮的节圆直径）。- Q' O0 R6 |9 c X( d7 H `
% |; j6 u; [# e t, e- A
' u& G; z, d X/ U" S/ W z0 V1 [3 x' q
8 A1 Q" C+ O6 j( b# ~, g螺母近于实形之略图绘制方法 (如上图):
+ D7 g5 h- L, \: O9 i, q' t& H- N# g/ @0 r, \
1. B=1.5D为直径之圆5 y4 D, F, ^' o1 N+ ?) Z6 R$ x
2. 绘制外切于B之正六角形+ G2 R4 q$ B6 k+ }1 q2 c
3. 由a.f点与30°之线求出b.e点
: l1 P- |7 y& V* K- N4 f, {4. 由b.e点求出c.d点8 j# ~; i% w2 U; g, y3 u
5. R1为通过cd并切于af之弧之半径! ?3 C. G4 d7 w8 ?* v( A+ R/ v+ G1 f
6. R2为通过de并切于af之弧之半径
( ^1 J* S( g# E3 m1 l7. D2=D-0.649519P有效径
( u7 x. t2 b% a+ {8. h=0.866025P
: A4 \. A- ]$ |" Y
! F7 C' @4 u- T3 |利用AutoCAD的『螺旋线』将螺纹的路径绘出。: ]# S i' X4 ] K0 j1 t
& e9 g, T* {, t% V$ Y指定『螺旋线』的直径时，其直径就等于D2（有效直径）。
" o* }+ V7 t# O0 N% M) }
' z% \& W% L5 t4 \1 \( M7 V在~指定螺旋线高度或 [轴端点(A)/旋转(T)/旋转高度(H)/扭转(W)] <4.5129>: H~输入H
5 F, |1 \& D9 U9 |, s4 R% D% x& j* I+ F0 R7 b/ ?4 R& Q
出现~指定旋转间的距离 <1.5043>: 1.5~输入1.5，这个1.5的数值是M10的螺牙间距（Pitch）。0 W, x3 C! x. v! s7 C! M2 K
, o- g7 r% H! h* l$ z, q1 \; V
指定螺旋线高度或 [轴端点(A)/旋转(T)/旋转高度(H)/扭转(W)] <4.5129>: 10~输入螺旋线高度10（此高度高过螺母的高度，凸出的部分事后再去除）。* i! u" ~3 X( W1 X$ H8 Y, R
4 G5 m9 n7 {2 I) n( ?: f6 ^螺旋线完成后，再使用扫掠完成螺纹实体。（此螺纹的断面依照不同的螺牙，其断面也不同）
7 F& q0 t% q t: H. ]0 T1 [. ]6 F, r3 V
将螺母本体与螺纹联集。
3 w$ L, I! _: R' V" a" Z2 b$ b3 p; ? t/ E/ O; V" P# Q, f3 }0 U
详细的过程请参照以下视频:http://www3.adaucogit.com/acplayer/acplayer-s.php?v=../video/discuss/3dportal/nut/nutmp4.mp4
! O/ t. \0 _. ^5 B, U* e
4 J' W" {2 p5 i3 {
6 A& F v+ ]# `, Z% B- P, s, N您可以下载以下视频图档自行练习:
Drawing27.dwg
(102.65 KB, 下载次数: 77)
|
