solidworks2009螺纹画法

cjx610 · 发表于 2009-5-12 18:45:40

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

请高手帮助solidworks2009螺纹怎麽画法？

victory180 · 发表于 2009-5-12 18:49:19

复杂点儿就扫描切除，简单的话就插入装饰螺纹线。

wwwzzzvvv · 发表于 2009-5-12 18:53:13

原帖由 cjx610 于 2009-5-12 18:45 发表 http://www.3dportal.cn/discuz/images/common/back.gif# c6 S2 c8 p, b% L% q
请高手帮助solidworks2009螺纹怎麽画法？

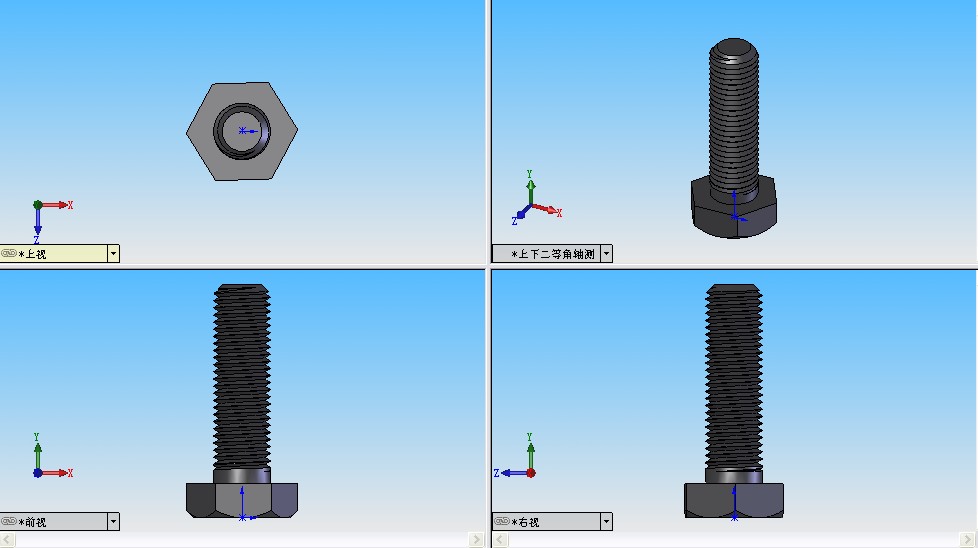

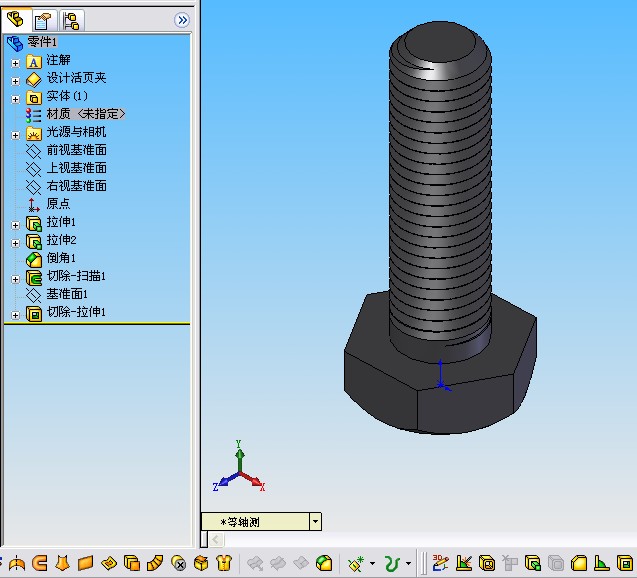

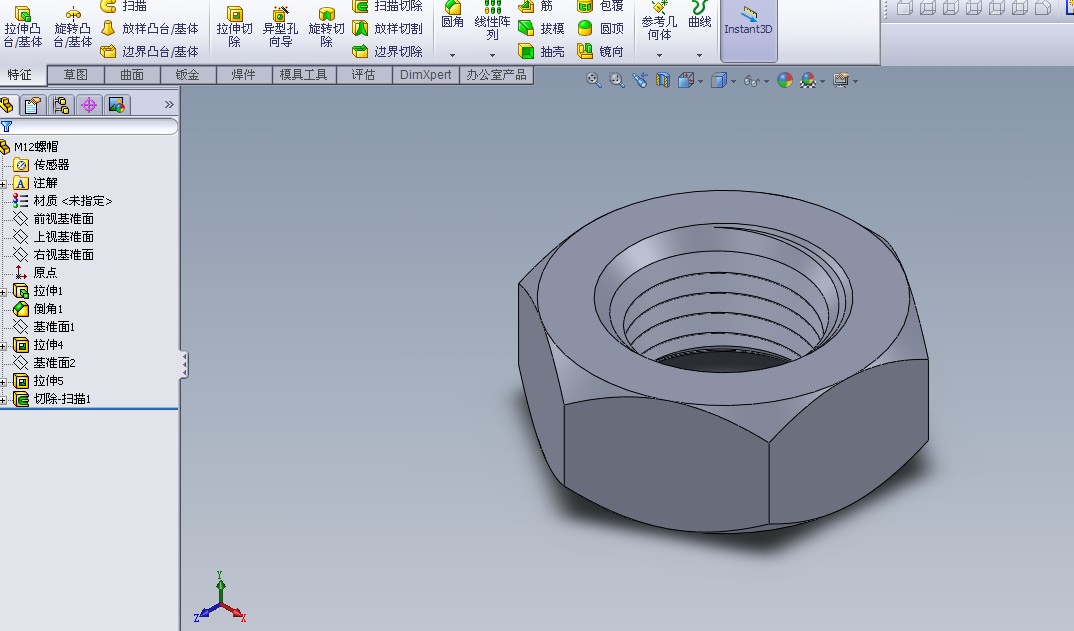

俺给你一个螺栓和一个螺帽，看看是你要的吗。

czj19842000 · 发表于 2009-5-12 19:24:09

对企业而言毫无意义，所以一般企业都不画出螺纹形状，只需在二维图中标注清楚即可

cjx610 · 发表于 2009-5-12 19:57:24

十分感谢诸位，我看到solidworks2004有在曲面上直接画螺纹的命令，怎么2009就没有了？

FISHMANFU · 发表于 2009-5-13 07:39:21

用纹理也可以呀，模拟的螺纹

gld123 · 发表于 2009-5-13 15:45:18

原帖由 wwwzzzvvv 于 2009-5-12 18:53 发表 http://www.3dportal.cn/discuz/images/common/back.gif
6 u3 L* l1 O5 m" h0 p3 M
5 c0 T: H3 z: a1 f0 ^4 z俺给你一个螺栓和一个螺帽，看看是你要的吗。

版主应该给此位朋友加分

gld123 · 发表于 2009-5-13 16:01:56

三楼高手不错，一直想知道怎么画，谢谢带了源文件

LXL572 · 发表于 2009-5-13 18:38:25

非常好的学习资料,下来学习一下

snakeyes · 发表于 2009-5-16 17:14:22

学习一下，谢谢分享

truecarlos · 发表于 2009-6-9 15:55:53

3楼的纯螺纹画法还是头一次看到不过一般工程制图也就用模拟螺纹了，因为螺钉太多的话会影响速度。

cz3sx7 · 发表于 2009-6-9 18:11:09

提示: 作者被禁止或删除内容自动屏蔽

杨庆88 · 发表于 2009-6-9 22:55:55

学习一下，谢谢分享

tb.china · 发表于 2009-6-10 00:31:08

学习学习，谢谢提供。

NUIXT · 发表于 2009-6-10 08:07:59

学习还是有用的，虽然不画螺丝，但是要画丝杠啊，同理。

xsy2xll · 发表于 2009-6-12 20:22:13

提示: 作者被禁止或删除内容自动屏蔽

djcj · 发表于 2009-6-13 23:17:03

楼上能说明白一点嘛，都是不知道才问的
我向大家感谢你了

twsui · 发表于 2009-6-14 06:22:01

在标准件配置里,可看一下toolbox
http://img2.pict.com/64/8f/99/9f2bde79e6edb2c1dbd6fbb9d3/4uP80/300/toolbox.jpg

xsy2xll · 发表于 2009-6-17 11:04:26

提示: 作者被禁止或删除内容自动屏蔽

87865190 · 发表于 2009-6-19 16:21:45

2009和2007的螺纹画法不一样吗

hahacl · 发表于 2009-6-29 21:01:18

刚刚学这个软件。感觉不错。

wb5904758 · 发表于 2009-6-29 22:54:17

安装插件就带了.不用自己画

dyx · 发表于 2009-8-17 19:19:16

设计螺纹结构，除非特殊需要没必要扫出实际的螺纹线：
1、螺纹孔：按标准作出螺纹底孔，插入装饰螺纹线。
2、外螺纹：按标准作出螺纹外径的援助实体，插入装饰螺纹线。

pingalan · 发表于 2009-8-18 09:13:19

学习了，谢谢3楼的资源

kinglaw · 发表于 2009-9-19 22:25:42

热心人真好,,大家互相帮助
