螺纹的造型教程

dongchongxiacao · 发表于 2007-12-12 12:42:39

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

近几天好像没有新的议题，今天见到有朋友在讨论有关螺纹生成的问题，我也来凑凑热闹，活跃一下论坛气氛。
因为实体自带的螺纹在3D里看起来还可以，但是转到2D里就成了一个直杆。如果要画产品爆炸图其螺纹生成的效果让人看后很不爽。今天按照我的方式做了一个教程让大家点评一下。

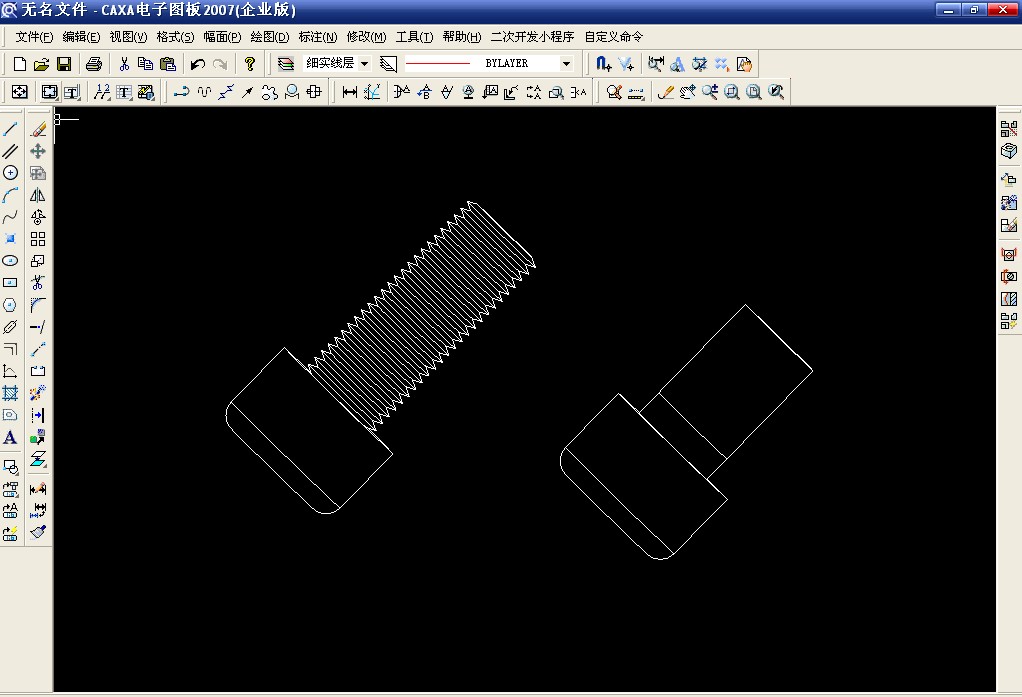

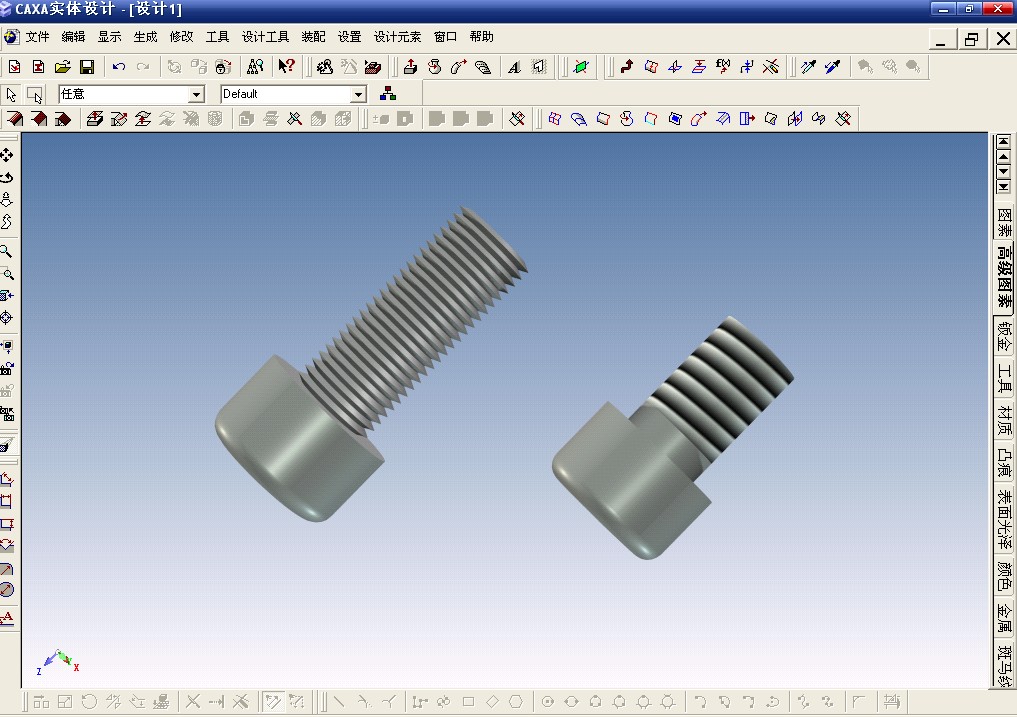

请看下面的两幅图片生成的螺纹

[ 本帖最后由 dongchongxiacao 于 2008-9-15 12:56 编辑 ]

lwtao · 发表于 2007-12-13 11:59:49

下来学学绘图认识方法，谢谢。

小贾师傅 · 发表于 2007-12-13 12:53:53

楼主做得不错，要比实体中带的螺纹真实感强好多。不过美中不足就是这样做出的“螺纹”并不螺旋，也是没有上升角度，

dongchongxiacao · 发表于 2007-12-13 18:34:15

多谢小贾师傅的点评！
我做螺纹通常采取如上图的方法，虽说缺乏螺旋感，但转到二维图纸中倒也漂亮，如果用扫描的方式总感觉太慢且成功率不高，所以一直沿用此种方式。

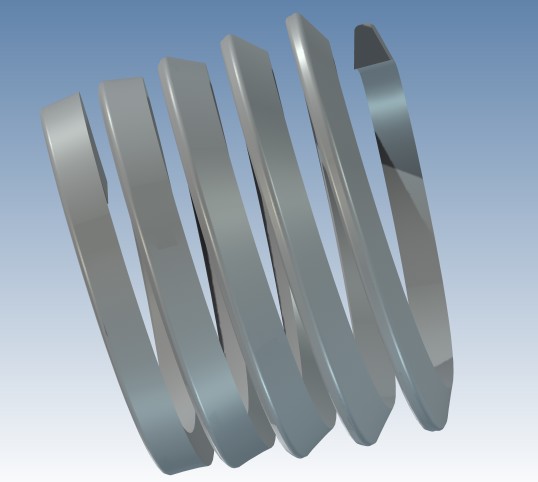

在使用实体设计近一年中的体会，有以下几个缺憾：一是曲面、二是渲染、三是导动扫描。前两种只要不是很复杂倒是可以应付，特别是导动扫描功能，如果是园截面倒是没问题，如果是改成三角或者是方形截面进行扫描其结果难如人愿，不是变形就是扭曲。如下图，不知小贾师傅有何高招？能否赐教！

正常

不正常

[ 本帖最后由 dongchongxiacao 于 2007-12-14 07:40 编辑 ]

小贾师傅 · 发表于 2007-12-14 08:09:43

正如楼主所说，我在用螺旋线扫描时也遇到过这样的问题，也是不知为何。
不过我也发现一点，就是如果用的是一个完整的螺旋线（没有再修改过的），扫描出来是不会扭曲的，如果这条三维线是拟合的，就有问题出现

dongchongxiacao · 发表于 2007-12-14 08:57:57

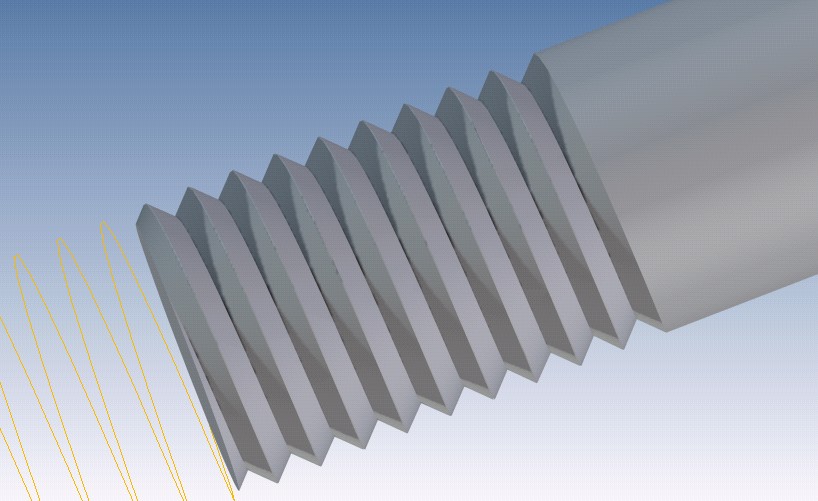

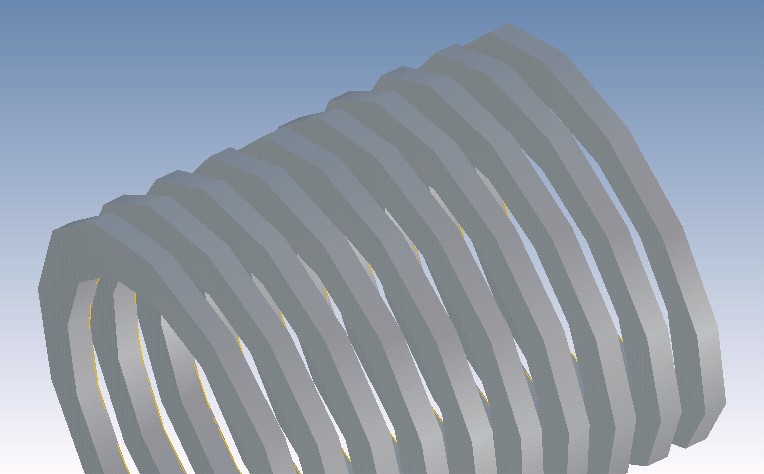

正如小贾师傅所说，如果是拟合的线条就如第三张图片，如果是一次成型的扫描线就如第一张图。

kshl1999 · 发表于 2007-12-14 10:22:59

楼主厉害good 多谢了

小贾师傅 · 发表于 2007-12-14 10:43:47

原帖由 dongchongxiacao 于 2007-12-14 08:57 发表 http://www.3dportal.cn/discuz/images/common/back.gif9 H- g0 U6 m. ]9 y0 d
正如小贾师傅所说，如果是拟合的线条就如第三张图片，如果是一次成型的扫描线就如第一张图。

不知这样的情况在实体的下一个版本中会不会得到解决

dongchongxiacao · 发表于 2007-12-14 11:32:13

看来我们都在期待中。

NJLUHC · 发表于 2007-12-14 11:39:07

我在做药瓶的贴子时就发现螺纹扭曲这种现象，这是拟和后的螺旋线升不同造成的，现在没有别的办法解决吗？？只能分段粘贴吗？？

200511454 · 发表于 2008-9-15 12:35:09

希望楼住继续发扬！！

jskneader · 发表于 2008-9-17 19:55:48

非常感谢，有好些新功能还是要不断摸索

HBTSWWM · 发表于 2008-9-18 08:01:52

这种现象看来真是软件的问题，原来遇到这种现象，一直以为是自己的水平有限，期待新版本有改进！

狗熊 · 发表于 2008-9-18 09:49:45

谢谢高手指点！支持

caixi · 发表于 2008-9-18 12:21:29

好看是好看，不过我用不着~哈哈~

yangsh · 发表于 2008-9-18 14:47:56

高手，刚用，有空学学good

hyb050721 · 发表于 2008-9-18 15:20:19

多谢楼主教导，大力支持

bofeng · 发表于 2008-9-23 09:51:17

好好，提高论坛的人气，加快机械专业的发展

yml · 发表于 2008-9-23 10:18:44

谢谢分享，支持一下！

大肥虾 · 发表于 2008-9-24 11:52:50

我想问一下，丝杠的实体图应该怎么画啊？

leiting916 · 发表于 2008-9-25 19:35:50

非常感谢,我正想学习一下!

好波波 · 发表于 2008-11-25 12:59:52

谢谢各位的帮助！
借花献佛了！哈哈

ansonzhouzg · 发表于 2008-11-26 08:32:42

谢谢分享，楼主辛苦！

zhifei · 发表于 2008-11-26 15:49:57

我看楼主做的不错，比我强多了。不过我们都还得努力。

dragonfly08 · 发表于 2008-11-28 16:44:45

苦了我好长时间……5555555
