五角星少一个角

wanglingang · 发表于 2010-2-2 20:18:02

您需要登录才可以下载或查看，没有帐号？注册

x

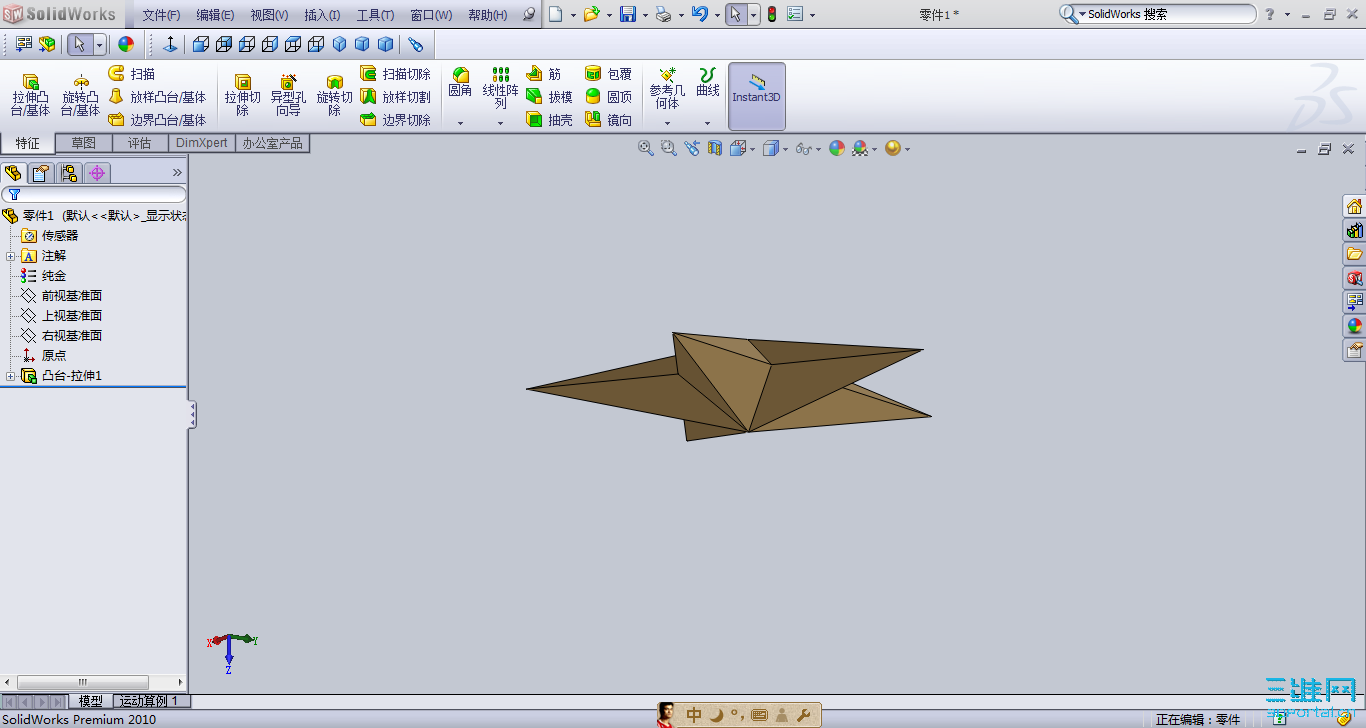

本人刚学，对着教材学的，花了个五角星，少了一个角，不知道错哪里了，高手指点下，2010版本

wwwzzzvvv · 发表于 2010-2-2 20:31:09

建议用拉伸或放样画比较好。。。。。。

wwwzzzvvv · 发表于 2010-2-2 20:46:13

本人刚学，对着教材学的，花了个五角星，少了一个角，不知道错哪里了，高手指点下，2010版本# z, {: L l1 T
wanglingang 发表于 2010-2-2 20:18 http://www.3dportal.cn/discuz/images/common/back.gif

来个拉伸的五角星。。。。。。。

zhaowenzhu · 发表于 2010-2-2 20:47:32

把引导线的五角图形完全定义，轮廓草图一端做穿透。另一端尺寸约束，扫描OK

goodse · 发表于 2010-2-2 21:09:13

普通拉伸切除也能做出来

w_hs1 · 发表于 2010-2-2 21:29:37

本帖最后由 w_hs1 于 2010-2-2 21:33 编辑

画五角星，拉伸、放样、扫描都是可以的，为了练习用扫描也是很不错的。

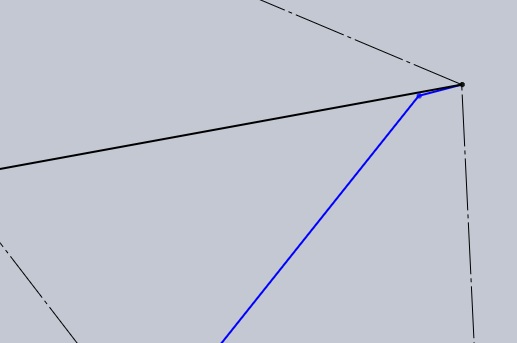

楼主的引导线草图，那五角星中有一个角放大后多了一段线，去掉此多余的线，并合并端点，就可以正确成形。

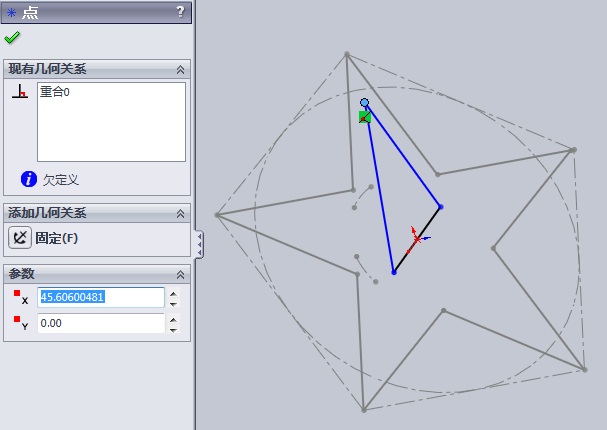

虽然可以正确成形，但是下图中可以看出轮廓草图中一个顶点与引导线是重合关系，而不是穿透关系。

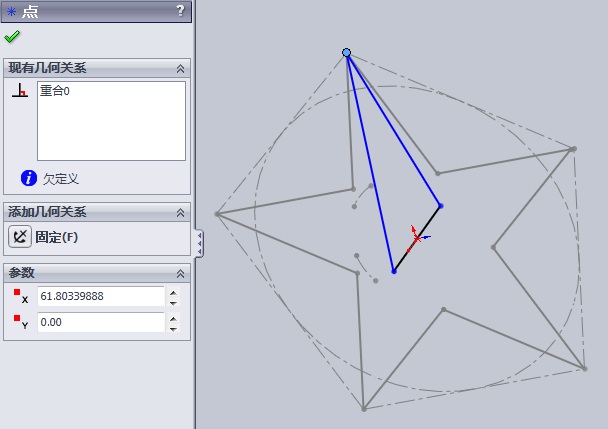

虽然说，通常SW的默认穿透点功能可以弥补这种疏忽，并可正确成形，以至于使有些人认为穿透与重合一样，并可以通用，其实这样还是不妥的。从下图可知这种重合事可以移动的（为何可以移动，留给大家想一想

），如果是穿透就不可移动，所以说这两种约束关系是完全不同的，而且确实在有些情况下用重合来代替穿透会出现不可知的错误。这一点希望务必引起大家的注意。

wanglingang · 发表于 2010-2-2 21:50:51

HOHO^^^谢谢
一个小问题可以引出其他没想到而能学到的东西也蛮好的

wanglingang · 发表于 2010-2-2 21:56:53

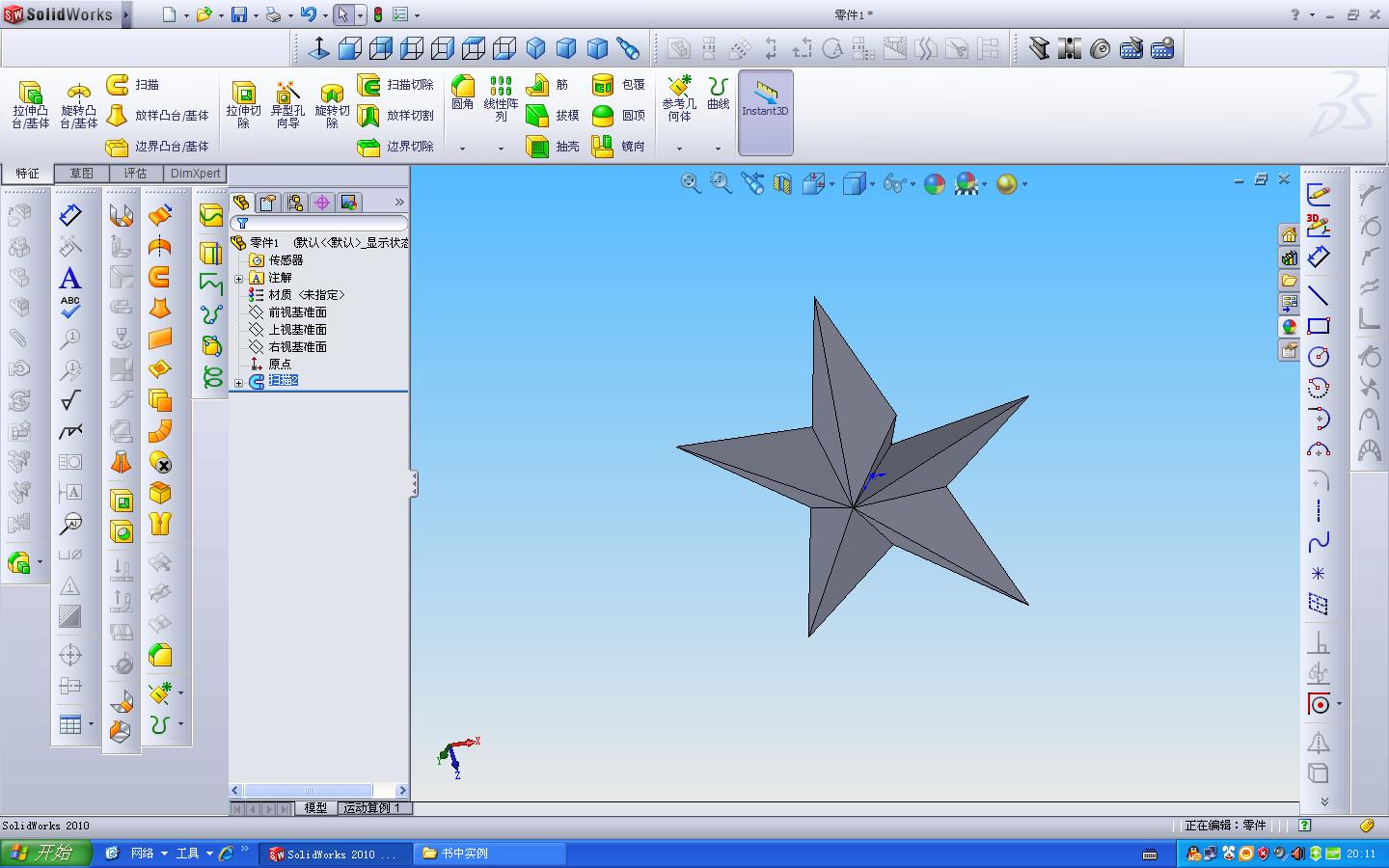

6# w_hs1 老哥，拉伸怎么做出这样的五角星？

w_hs1 · 发表于 2010-2-2 22:31:34

8# wanglingang

五角星草图，两面带拔模拉伸

liuyong453 · 发表于 2010-2-2 22:43:16

本帖最后由 liuyong453 于 2010-2-2 22:50 编辑

不会吧一个五角星只需要一个特征就可以的啊楼主你告那么复杂

lyh020209 · 发表于 2010-2-3 08:10:29

谢谢不老提醒，以前真没注意到。

有彩虹的时光 · 发表于 2010-2-3 08:21:42

不老叔的解释就是学习的要点，谢谢了。

wanglingang · 发表于 2010-2-3 22:25:48

刚学嘛，教材上这么教的， 10# liuyong453

xuxinzhi2006 · 发表于 2010-2-4 08:01:36

草图问题很大，草图2做引导线的那个几乎要重画！

bosh · 发表于 2010-2-4 10:43:27

!!怎么我一开你的五角星就死！！

wanzhengxu · 发表于 2010-2-4 12:30:20

放样于点！！！！！！！！

waitwait · 发表于 2010-2-4 14:23:09

不是畫了星形然後伸出加上出模角度就可以嗎?

gxj528 · 发表于 2010-2-4 14:54:54

应该是楼主的草图有问题

Moon1025 · 发表于 2010-2-4 15:13:23

两面拉伸拔模即可

wanglingang · 发表于 2010-2-8 15:42:08

哎，我笨，我已经有点鄙视我自己了……

xuxinzhi2006 · 发表于 2010-2-8 18:08:40

修改楼主的草图后做出来的。供你参考！

零件1.rar (57.64 KB, 下载次数: 3)

w_hs1 · 发表于 2010-2-8 18:55:37

哎，我笨，我已经有点鄙视我自己了……5 W; |6 e/ n7 y* }
wanglingang 发表于 2010-2-8 15:42 http://www.3dportal.cn/discuz/images/common/back.gif

要有信心，相信你会有长足进步。

wanglingang · 发表于 2010-2-9 10:43:18

HOHO~

谢谢

22# w_hs1
