[Pro/E教程] 『1060』钩子

[复制链接]
发表于 2008-12-22 21:50:19 | 显示全部楼层 |阅读模式 来自: 中国广东深圳

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
原题地址:http://www.3dportal.cn/discuz/viewthread.php?tid=504628&fromuid=154972
  L2 B* B, B& T5 `7 j) f0 L
6 Q0 h( F  s# ?3 n3 U) p8 _0 P1 E7 v扩展学习类似教程http://www.3dportal.cn/discuz/viewthread.php?tid=590694&fromuid=154972* @3 n# F0 H7 p: K* M, u) }" j

3 J- r5 ^* {/ H/ d本教程以VSS创建主体弯钩部分。
) L& Q$ N/ a* i* p6 ^" o* D  Z9 I  @3 d% ~6 l

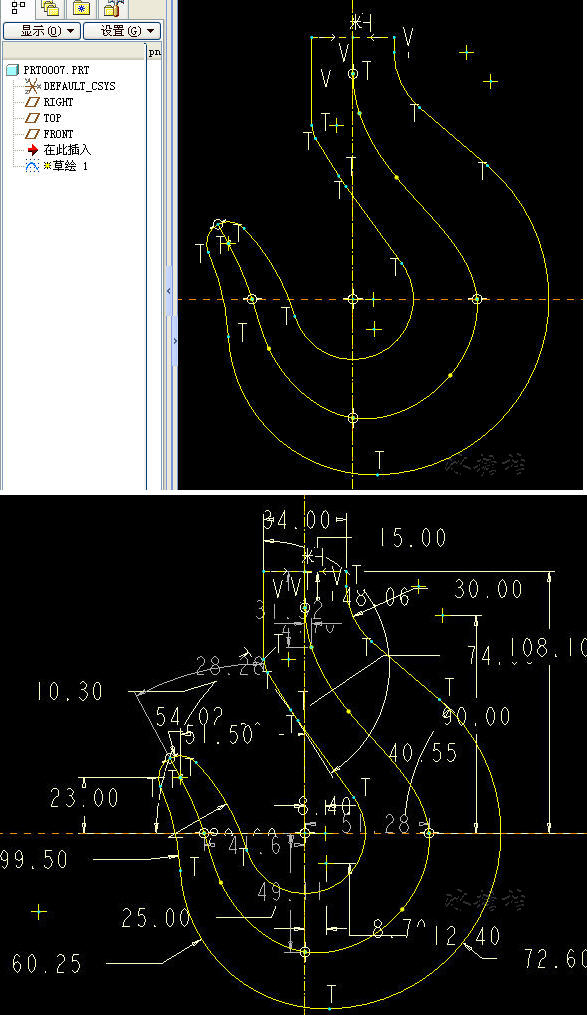

1.根据形状尺寸草绘轨迹线。
' I+ f5 |  B. |1 |- R- q8 Q6 t 01.jpg
  J1 M" m6 G( {2 d, [' u7 ^6 b

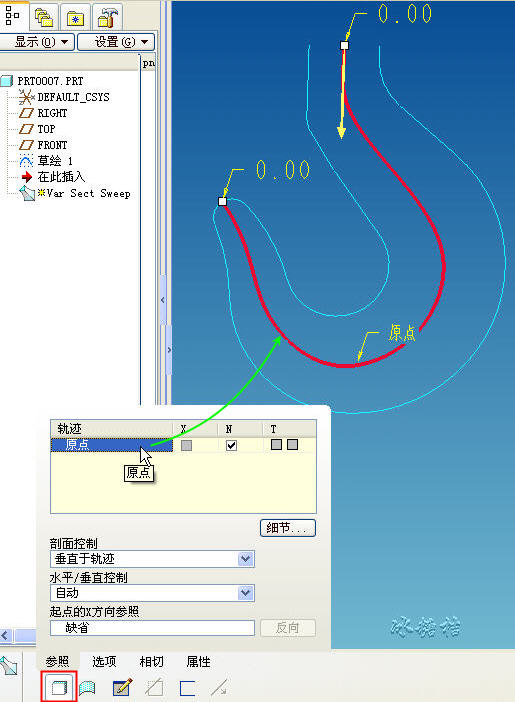

) q/ A* R, z) o2.创建VSS特征,选择原点轨迹线。+ d1 A. i0 y. i6 o) u
, l/ w& q: F' q: j

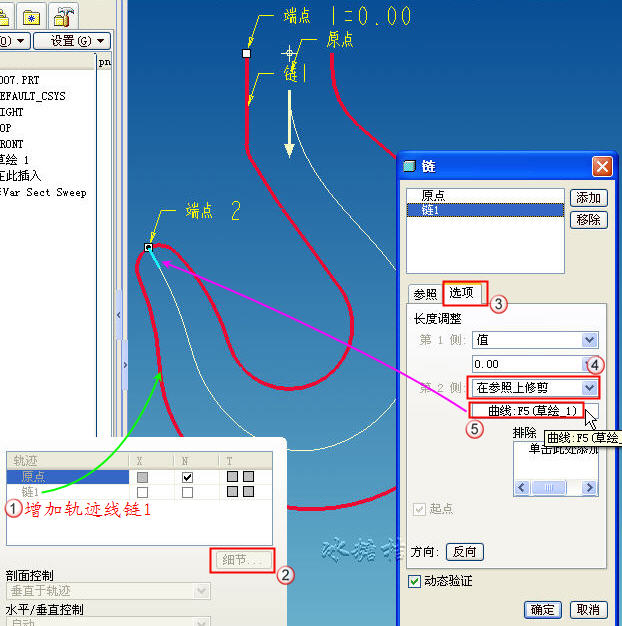

- i- h( p3 x) I0 f/ `, T3.增加轨迹线链1,并修剪端点2的位置如图。+ @  Q' q$ M' B0 Z+ _( ~1 k
( j. I1 v- S2 c3 C( J1 r7 }; ^' S, z4 |! f0 p

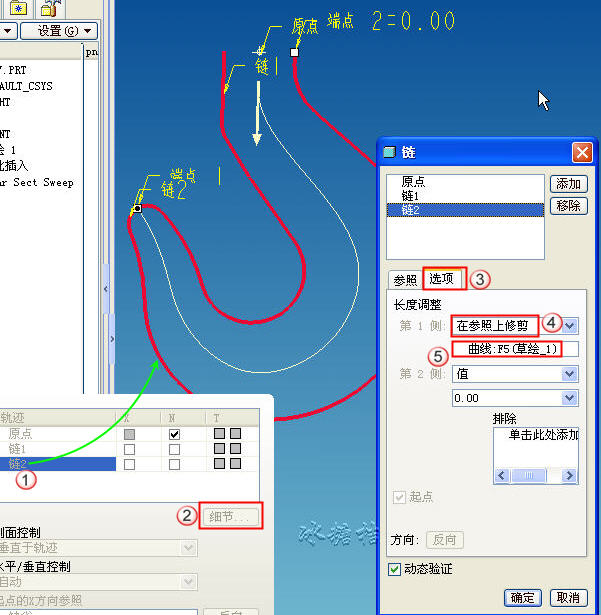

4.以同样的方法增加轨迹线链2,并修剪端点1的位置如图。- z) G% G; k+ m) C
! g) e  [# s+ S
% j3 i+ l& o- G  W5.点控制面板选项按钮,创建草绘放置点。注意不能是轨迹线的端点。
/ Y. Q2 C% M5 N  S4 o- l) l 05.jpg ! |. R$ ^4 R  u0 R* U3 }% [4 p) S

6 J+ B" O# {+ O8 X6.进入VSS的截面草绘。圆约束到轨迹上。# E+ j0 G: P8 e( V! q  ~
06.jpg & R) x% @& z7 K% W: N' f# T

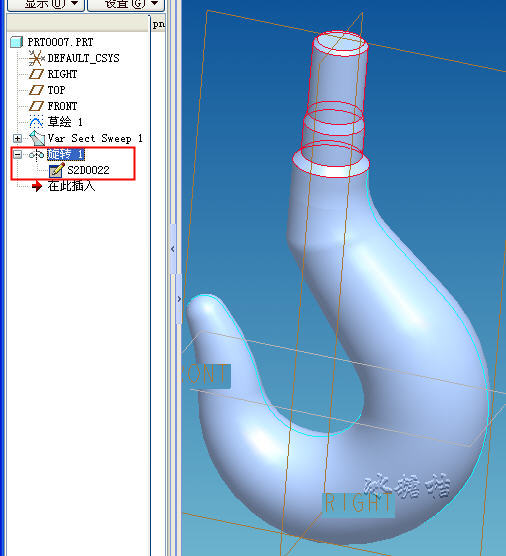

2 W% I& |) \. _* q7.由旋转创建上面部分。$ P& T2 O# A' F# s2 q0 ~5 |" ?8 W
6 L  C0 X; e5 J4 T# Y# P/ I% s4 i9 Z9 k# D8 x7 n; `

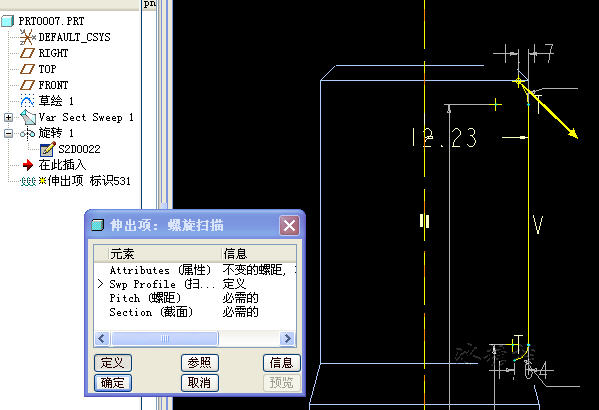

8.由螺旋扫描创建出螺纹。) @2 s+ `( O+ x
08.jpg 3 H3 h. ^9 Y) J( o1 T
+ ^; ^! I# B9 y/ P

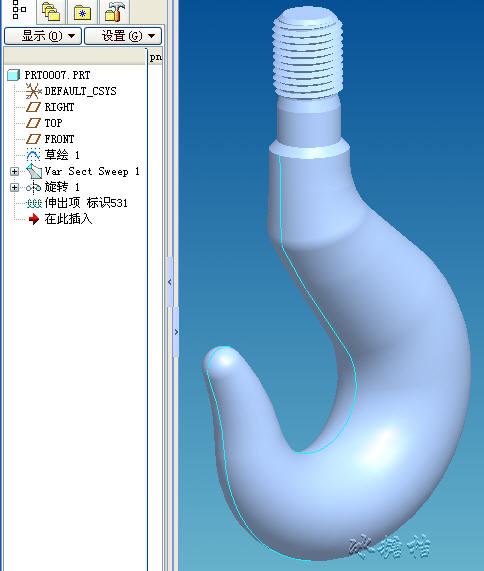

9.完成。
7 n* K3 m% V: q/ M, i 09.jpg
9 _( U, z' F1 ~
, X. `, b& A2 x- ?[ 本帖最后由 shuyouai 于 2008-12-22 21:58 编辑 ]

prt0007.prt.rar

454.08 KB, 下载次数: 163

WF4.0版

『1060』钩子.rar

701.45 KB, 下载次数: 179

PDF电子教程

评分

参与人数 1三维币 +15 收起 理由
qhdhcs + 15 教程!

查看全部评分

发表于 2009-5-4 21:37:48 | 显示全部楼层 来自: 中国浙江杭州
请问楼主,扫描对草图的绘制有没有什么要求,我随便画的草图,扫描时老是有错误,提示“不能在轨迹上所有点再生截面”,求教。

评分

参与人数 1三维币 +2 收起 理由
li5jun1 + 2 欢迎来本区。以后发帖注意尽量说明白自己的

查看全部评分

发表于 2009-5-25 18:43:48 | 显示全部楼层 来自: 中国北京

回复 2# mason2008 的帖子

注意发帖要尽量说明情况,让人一目了然。
5 W& Y7 [' Q. `8 x5 _* e5 u5 f像你这个发帖就很不好 5 }" R2 p* }2 S+ t2 M5 M+ E! B
比如你所说的随便画的草图是什么样子的?如果是样条曲线的话,过分弯曲等情况都可能会提示失败的,所有三维CAD软件都是这样的。
& P/ N; p# C& z' c# s. i7 H6 z建议你所说的随便画的草图最好是从一条直线开始(最简单,不可能失败),然后你再慢慢变复杂了 9 @% F: I1 H1 T5 W! ^/ B1 I
你可以先按楼主的教程做一边,看看能成功不?遇到问题,自己解决不了了再问。问的要知道自己想知道啥,不要太笼统。
 楼主| 发表于 2009-5-31 22:23:41 | 显示全部楼层 来自: 中国广东深圳

回复 2# mason2008 的帖子

还是那句话,截面跟轨迹是相互影响的。
( @% v5 ]; f# L; {4 H4 j, j* g
( g+ V$ k, c+ V" [) p如能上传你的轨迹与截面图片,根据具体情况才能比较好的判断问题所在。

评分

参与人数 1三维币 +2 收起 理由
li5jun1 + 2 应助

查看全部评分

发表于 2009-8-11 21:27:25 | 显示全部楼层 来自: 中国江苏苏州
不能在轨迹上所有点再生截面
发表于 2011-3-15 11:14:31 | 显示全部楼层 来自: 中国浙江湖州
不错……画的挺好的
发表于 2011-4-5 21:20:07 | 显示全部楼层 来自: 中国广东广州
值得学习,谢了。。
发表于 2011-5-11 16:11:56 | 显示全部楼层 来自: 中国广东珠海
原来选项那个命令还有这修剪功能 受教了
发表于 2011-5-12 08:51:11 | 显示全部楼层 来自: 中国江苏徐州
正在自学proe,这个教程很好啊~~!!!
发表于 2014-8-26 11:41:19 | 显示全部楼层 来自: 中国山东临沂
本例中版主最大的特点是将截面放置在了一个新的位置点上,在可变扫中草绘放置点这个命令一般很少用,但却有非常奇特的的功能,感谢信版主的抛砖引玉!
发表于 2014-11-13 09:19:36 | 显示全部楼层 来自: 中国广东深圳
哪位高手帮我看下我的为什么生成不了。。。。

new.prt.rar

63.55 KB, 下载次数: 0
