[已出教程] [020]IGS曲面题【截止日期1月1日】（已取消权限）

 关闭 [复制链接]
zcp68941125
发表于 2007-12-15 17:04:25 | 显示全部楼层 |阅读模式 来自： 中国广东汕头

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x

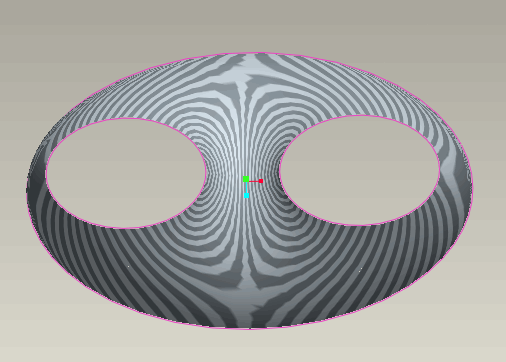

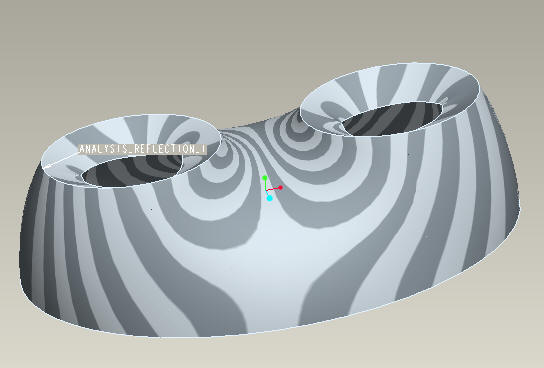

要求：曲面顺滑要求G1以上，向内加厚49mm以上【达到G1以上而不能达到46.5mm的+1分，加厚大于46.5小于49mm的+4分，加厚50mm以上的+7分】，上传高斯分析图以及斑马线分析图.
4 I+ A; y# _6 m3 u源文件权限设置100
+ \  T* a, o3 c, J+ z6 l- L
1 _  W% a- y3 j达到要求+6
5 c0 s" W- C* o( y& ]) a ' Y9 `( k, w2 x$ m1 o4 J3 y
) }+ L) K( w8 R+ |9 Q5 q* _/ I2 F6 @
SOLIDWORKS教程——hahap 提供# T" o- u5 U6 w8 M: `, ]( V1 f  O
SOLIDWORKS教程2——lhl2008提供8 s5 D$ d. k; `( L! B6 q
PROE教程——zcp68941125 提供

4 E3 ]5 h5 l: `7 r2 Y$ j[ 本帖最后由 li5jun1 于 2008-9-7 18:57 编辑 ]

laotimu.rar

4.07 KB, 下载次数: 328

评分

参与人数 2三维币 +11 收起 理由
2374 + 5 鼓励参与论坛活动补充加分
月光族 + 6 出题

查看全部评分

回复

举报

low920
发表于 2007-12-15 18:15:41 | 显示全部楼层 来自： 中国台湾

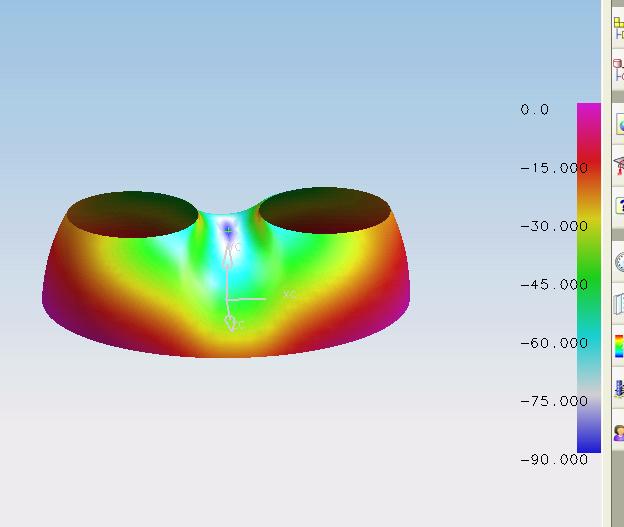

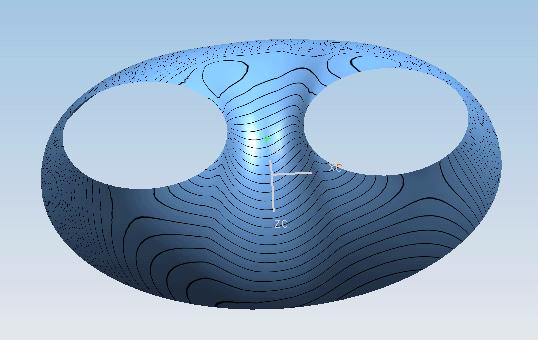

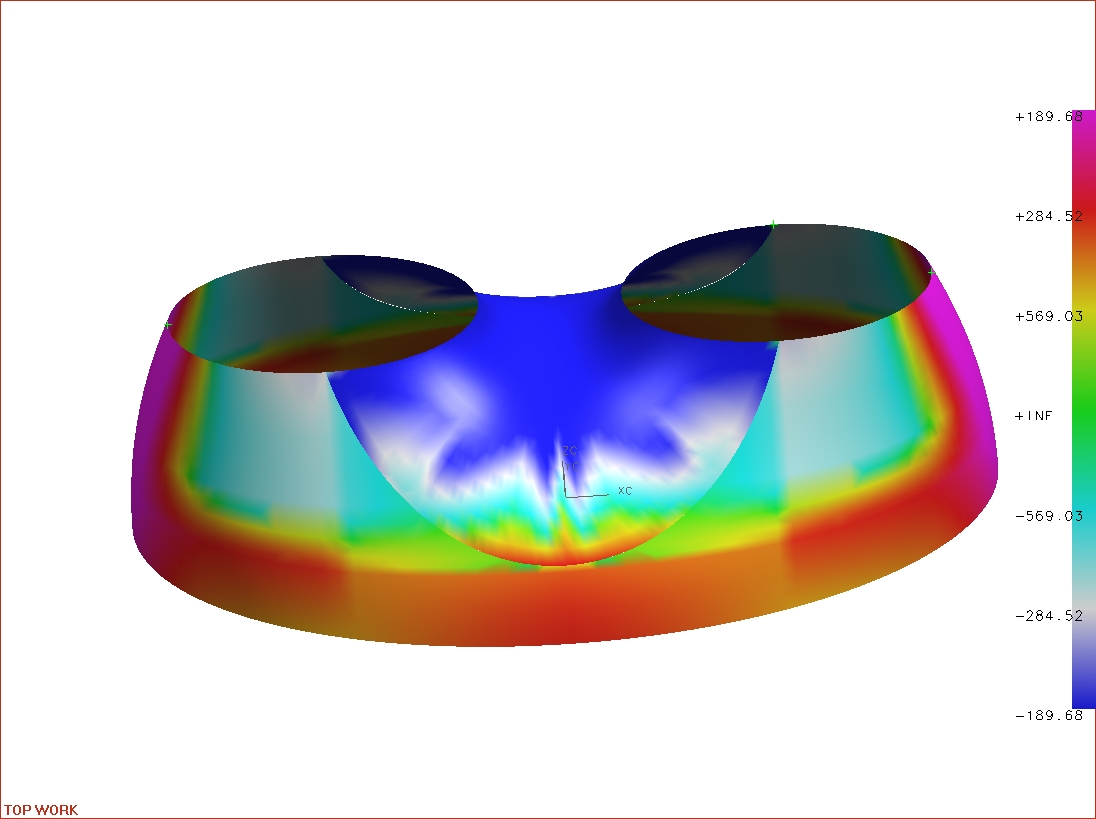

nx25 ?! ~. |) Y/ I) j( s+ h
作的沒那麼好& B, u# C: m5 q( P; o! m% H! Q+ I
還是要頂一下. }8 g0 R6 S6 E% I7 q3 H7 C
9 B! S( y4 d* K1 k1 V' V6 K
[ 本帖最后由 唐昕晨 于 2008-2-20 19:50 编辑 ]

llll.rar

186.41 KB, 下载次数: 7

评分

参与人数 1三维币 +7 收起 理由
zcp68941125 + 7 做的非常棒

查看全部评分

回复 支持 1 反对 0

举报

beautifulgirl
发表于 2007-12-15 18:18:37 | 显示全部楼层 来自： 中国江苏苏州

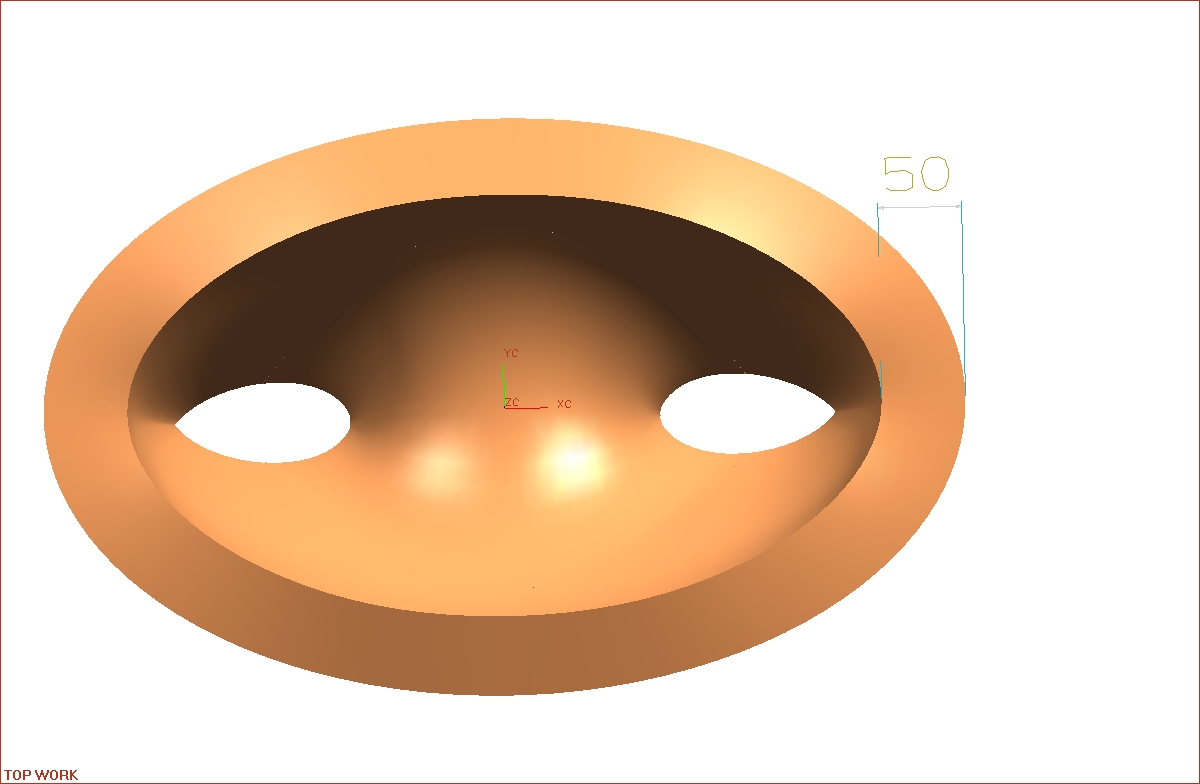

随便做了一下,
回复 支持 1 反对 0

举报

5382834
发表于 2007-12-15 20:48:29 | 显示全部楼层 来自： 中国广东江门
做了一个 但是厚度做不到 希望出教程) M) n7 |9 a1 }5 O, q# @9 x
6 x. W. W" a# L/ e: d
[ 本帖最后由 唐昕晨 于 2008-2-20 19:51 编辑 ]

laotimu.igs.rar

116.51 KB, 下载次数: 0

评分

参与人数 1三维币 +1 收起 理由
zcp68941125 + 1 没有厚度

查看全部评分

回复 支持 反对

举报

jimmy8005
发表于 2007-12-16 01:36:43 | 显示全部楼层 来自： 中国广东东莞

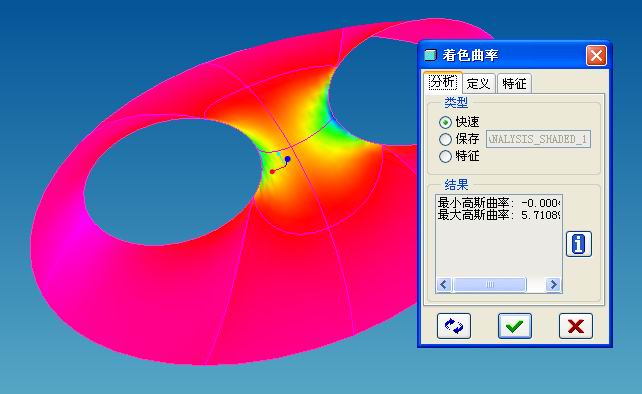

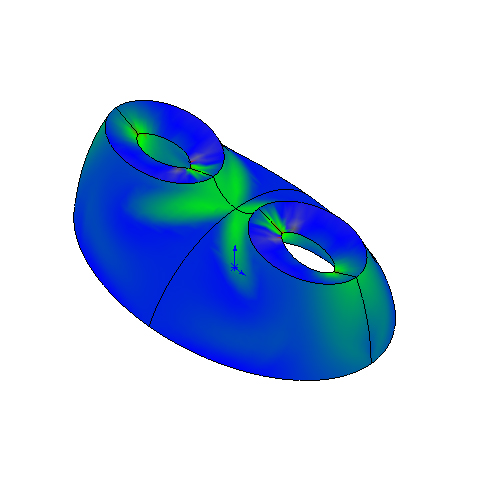

做了一个; W2 e; d& D5 e. [  ^8 p! `6 _$ Q
厚度只能达到46.7
3 M: ^: G( l$ v3 k4 A 捕捉.jpg
+ F' R/ Y; `! |4 N! K( w% d 捕捉01.jpg
3 Y8 e) c, p8 q- y0 | 捕捉02.jpg ' S, [' G  b5 ^, j
: b) \2 E) d8 F9 n/ Y
[ 本帖最后由 jimmy8005 于 2007-12-16 01:39 编辑 ]

评分

参与人数 1三维币 +4 收起 理由
zcp68941125 + 4 继续加油，可以加厚到50

查看全部评分

回复 支持 反对

举报

CHENGJIZHAO
发表于 2007-12-16 14:01:10 | 显示全部楼层 来自： 中国山东青岛

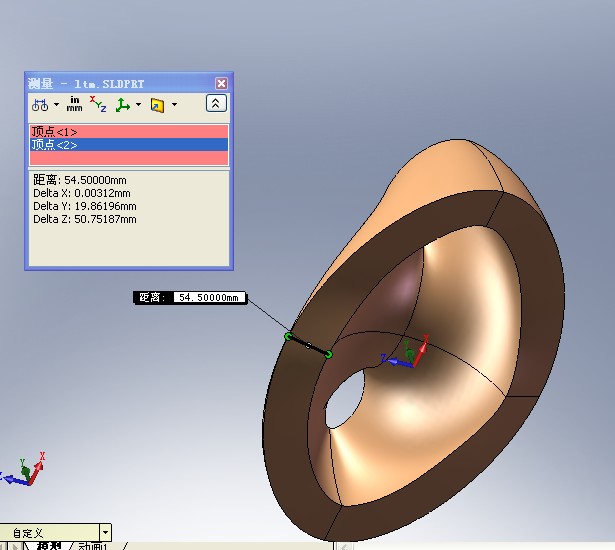

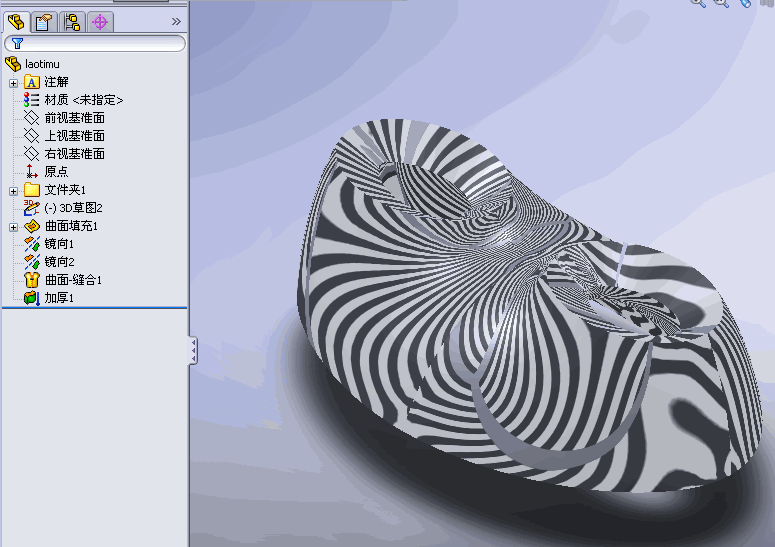

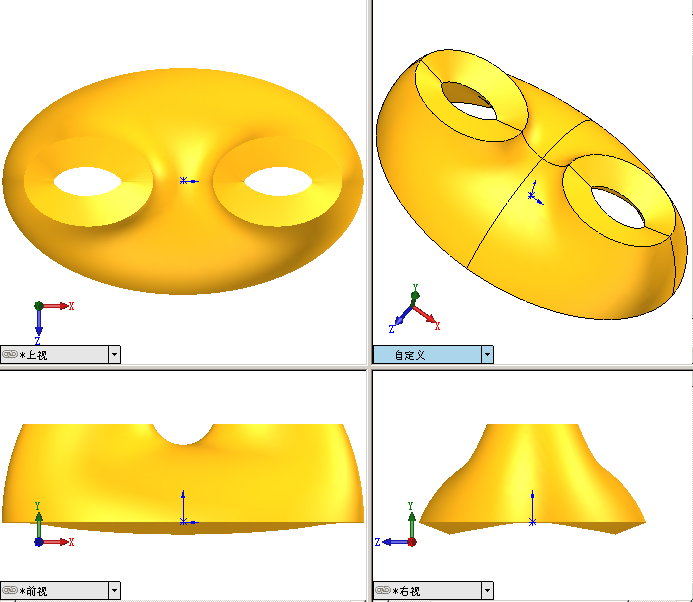

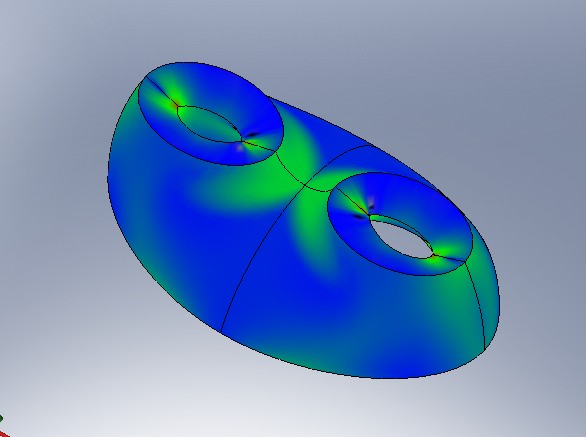

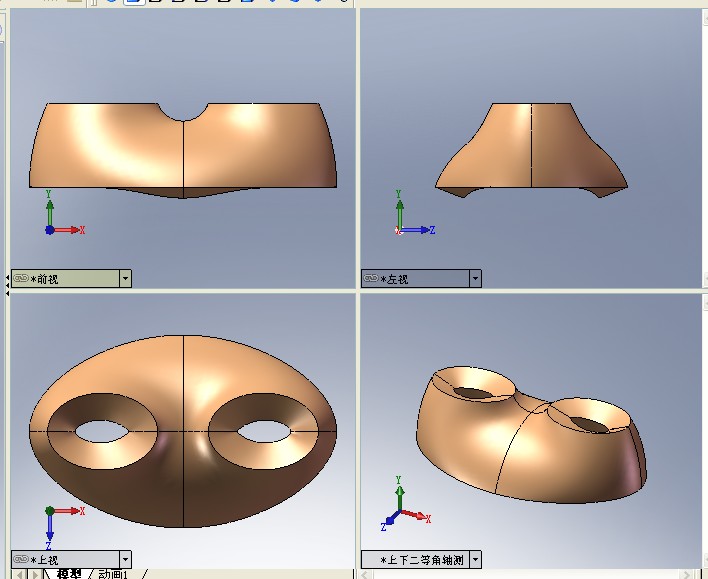

这么做能否合题意？SW2007。0 L0 K7 N+ ~1 d0 h
  @6 z$ ~9 a/ e( E0 ~& g4 t laotimusw1.jpg
6 x- }: y  H2 D( Z1 ~% O, r laotimusw2.jpg
; I+ t9 [. b3 X' G laotimusw3.jpg ! c: N) U' A/ X) E. t) ]

0 ?0 Y  Q9 T. r2 a, Q  |: Q[ 本帖最后由 唐昕晨 于 2008-2-20 19:52 编辑 ]

ltm.rar

21.83 KB, 下载次数: 10

评分

参与人数 1三维币 +7 收起 理由
zcp68941125 + 7 做的非常棒

查看全部评分

回复 支持 反对

举报

hujjn
发表于 2007-12-16 14:05:12 | 显示全部楼层 来自： 中国广东湛江
只到４６.５
, V# H* c- x% a/ \3 D 11.JPG
0 _/ F5 A5 V7 g; y7 v, g) `  X7 S4 e 12.JPG

评分

参与人数 1三维币 +4 收起 理由
zcp68941125 + 4 继续加油，可以加厚到50

查看全部评分

回复 支持 反对

举报

hanjixian
发表于 2007-12-16 22:48:53 | 显示全部楼层 来自： 中国辽宁沈阳
SW2008作，但只加厚到46.6，刚过46.5，不知为什么不能再加厚了。再想一想。
- v  Q) g( @+ `/ Q0 P7 P3 C5 [% V! K" c, a5 ~+ t. q8 h5 j+ e
[ 本帖最后由 唐昕晨 于 2008-2-20 19:52 编辑 ]

laotimu.rar

1012.75 KB, 下载次数: 7

评分

参与人数 1三维币 +4 收起 理由
zcp68941125 + 4 继续加油，可以加厚到50

查看全部评分

回复 支持 反对

举报

aliaaff962
头像被屏蔽
发表于 2007-12-17 01:32:37 | 显示全部楼层 来自： 中国上海
提示: 作者被禁止或删除 内容自动屏蔽
回复 支持 反对

举报

勿雨
发表于 2007-12-17 09:08:23 | 显示全部楼层 来自： 中国浙江宁波

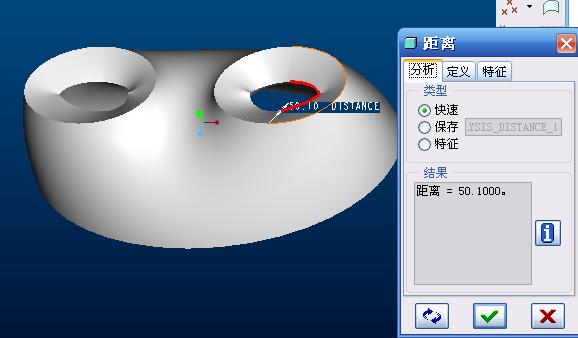

我来喽 :victory: :victory:. Y5 t: M# S7 x7 Q* V

0 G, r: n* m9 x) ^! s" ]! x[ 本帖最后由 唐昕晨 于 2008-2-20 19:54 编辑 ]

prt0003.prt.rar

71.23 KB, 下载次数: 10

评分

参与人数 1三维币 +7 收起 理由
zcp68941125 + 7 做的非常棒

查看全部评分

回复 支持 反对

举报

QUEEN
发表于 2007-12-17 09:47:56 | 显示全部楼层 来自： 中国安徽滁州
做了曲面，加厚达不到要求，请指点 ;) ;) ;)
& z) \5 @2 U/ z) x- _
0 g* X7 Y6 F( Q! N- v4 f# C' m9 _[ 本帖最后由 唐昕晨 于 2008-2-20 19:54 编辑 ]

laotimu.rar

152.86 KB, 下载次数: 1

评分

参与人数 1三维币 +1 收起 理由
zcp68941125 + 1 没有厚度

查看全部评分

回复 支持 反对

举报

mubaibyby
发表于 2007-12-17 11:31:14 | 显示全部楼层 来自： 中国江苏扬州

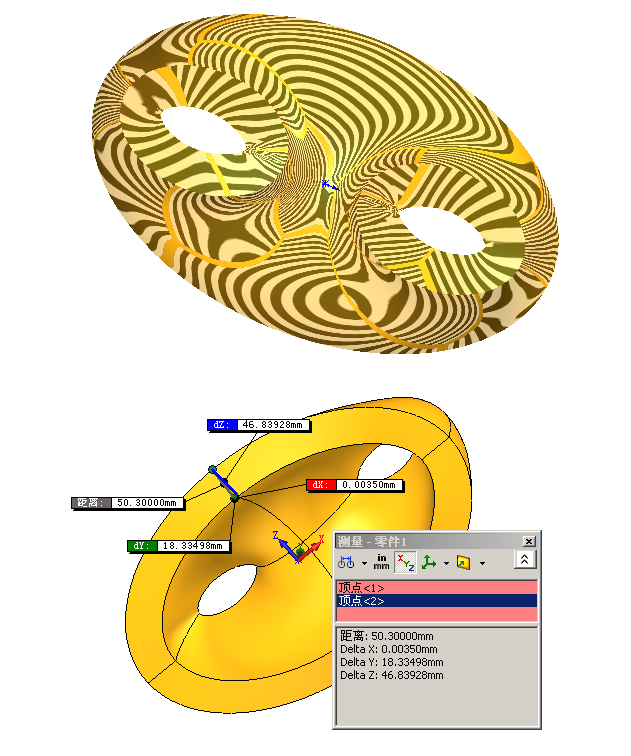

sw2006做的9 _. a$ d# T) S0 Y8 D
3 B& j5 z# J; Z& Q2 U
[ 本帖最后由 唐昕晨 于 2008-2-20 19:55 编辑 ]

5.rar

448.38 KB, 下载次数: 13

评分

参与人数 1三维币 +7 收起 理由
zcp68941125 + 7 做的非常棒

查看全部评分

回复 支持 反对

举报

xuzizhong
发表于 2007-12-17 11:44:09 | 显示全部楼层 来自： 中国浙江温州
不知道行不行,不行再重做个好了

评分

参与人数 1三维币 +4 收起 理由
zcp68941125 + 4 还可以加厚，试试了，不过不再加分了

查看全部评分

回复 支持 反对

举报

老黄牛
发表于 2007-12-17 12:44:11 | 显示全部楼层 来自： 中国吉林长春

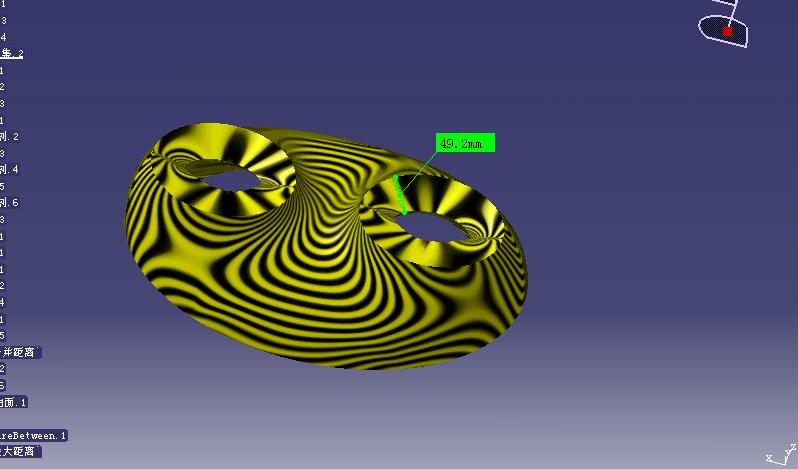

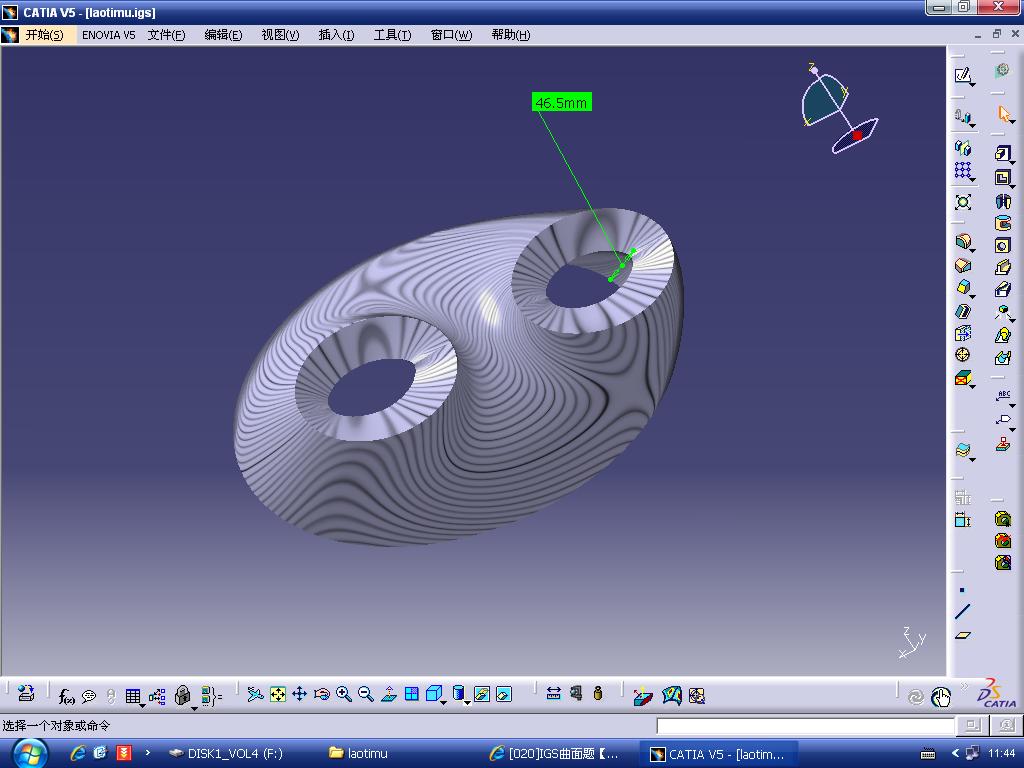

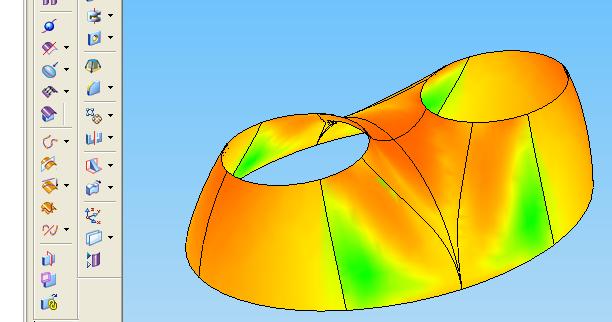

catia做的，请批评。 1.JPG

评分

参与人数 1三维币 +6 收起 理由
zcp68941125 + 6 不错

查看全部评分

回复 支持 反对

举报

hahap
发表于 2007-12-17 13:03:15 | 显示全部楼层 来自： 中国浙江杭州

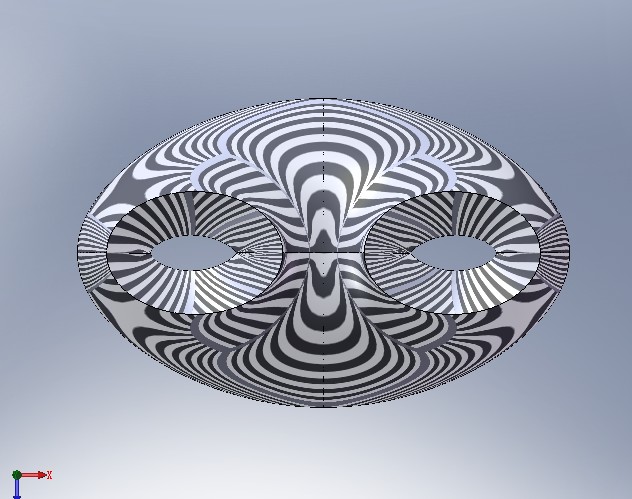

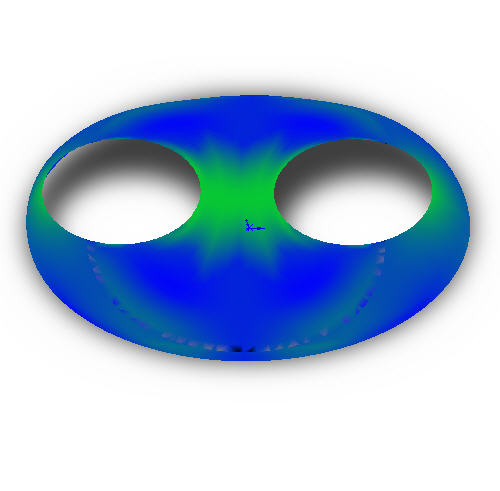

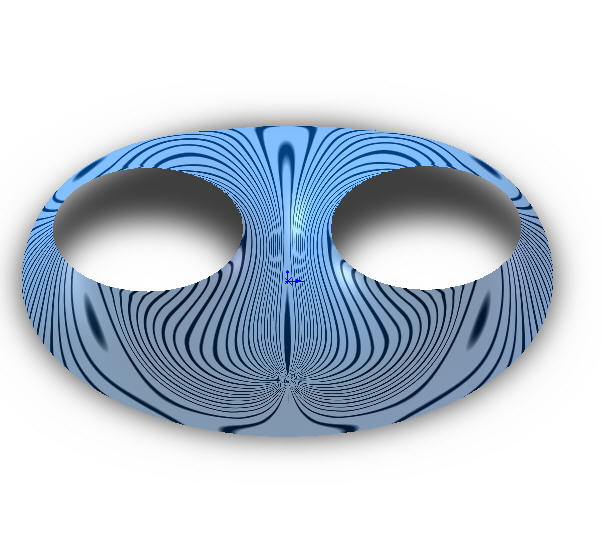

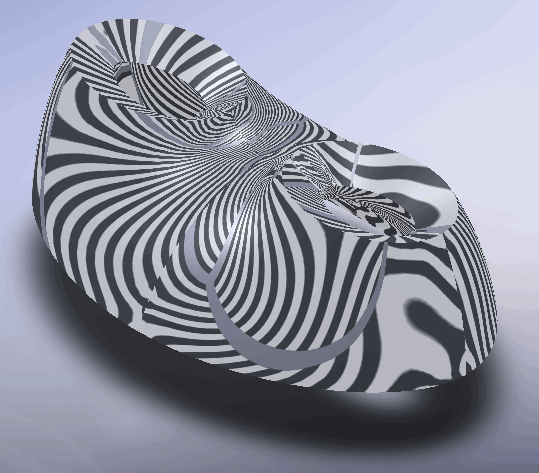

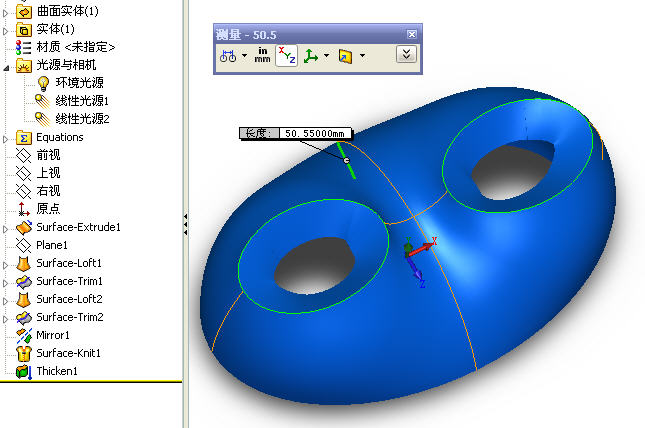

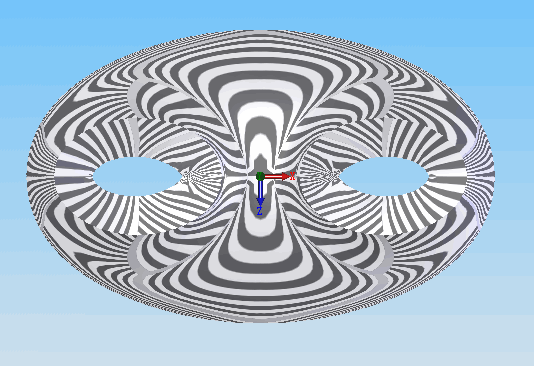

我用SW2007做的,效果图示:; g/ F, c+ ~, \) r0 ^' |
+ u0 V0 R3 y! a# Q/ |0 j
" y# K5 _# ^# n* n# O# S 2.jpg
2 p4 v2 I9 {) v& a  x& J. z+ [
# J2 Q$ c& I% E# g3 o) l( D 3.jpg
" l: C( _( F: o( _7 i5 }1 c8 i4 Z- \" k! L

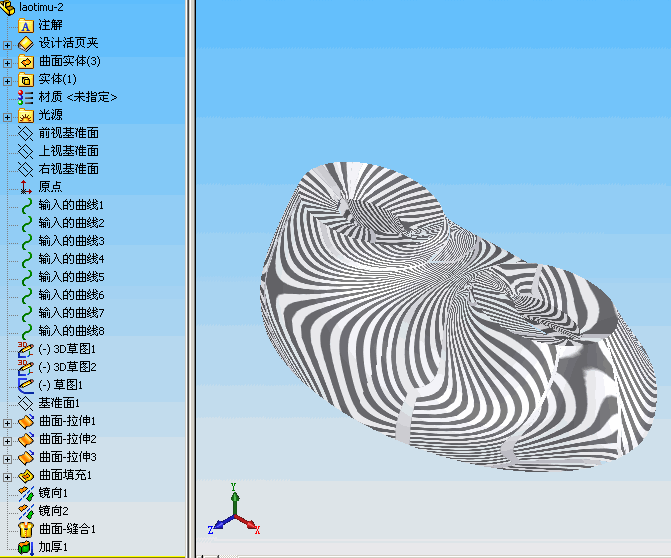

特征树显示.jpg 6 v  r2 {" k& z4 q' w2 w. w
SW2007文件:- ~" n' V& E( [+ C  x+ ^5 n$ X) f  H
4 R6 b4 X; V0 j0 g, d( c
[ 本帖最后由 唐昕晨 于 2008-2-20 19:56 编辑 ]

laotimu.rar

40.48 KB, 下载次数: 5

评分

参与人数 1三维币 +7 收起 理由
zcp68941125 + 7 做的非常棒

查看全部评分

回复 支持 反对

举报

wangihc
发表于 2007-12-17 13:41:34 | 显示全部楼层 来自： 中国重庆

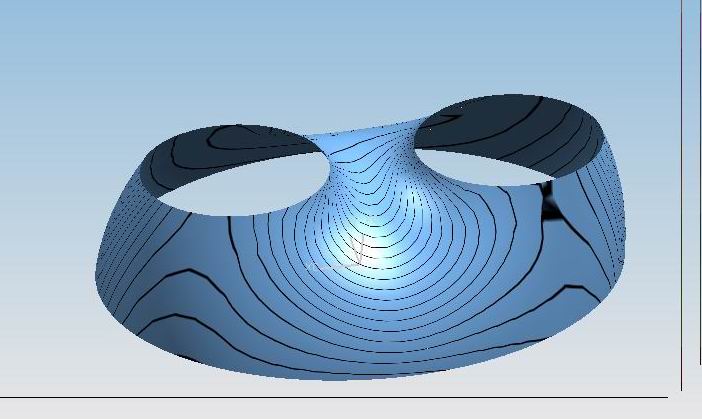

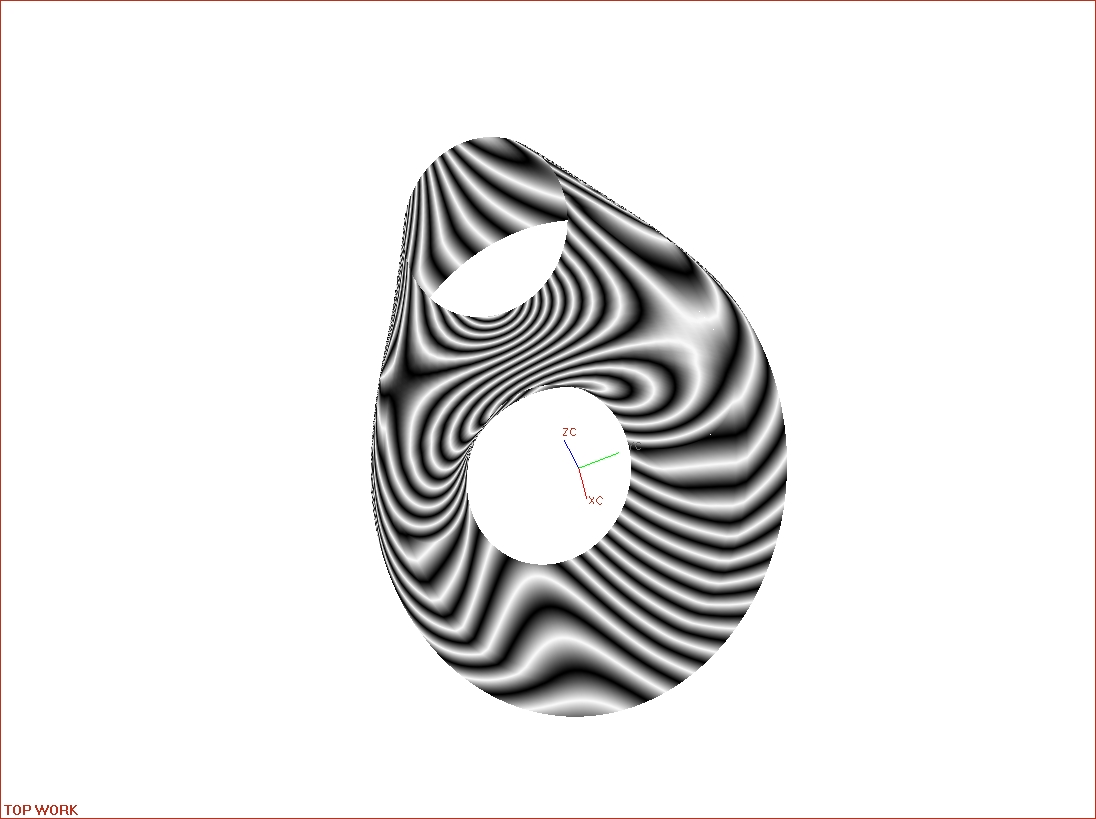

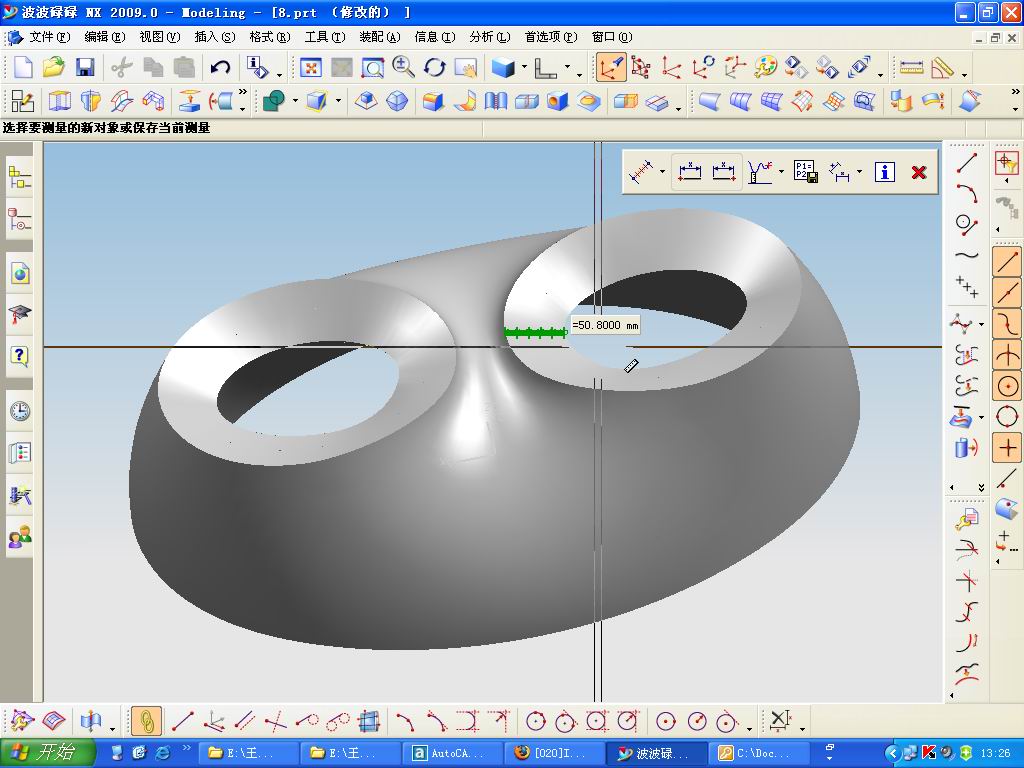

UG4.0,高斯分析不会，
  |% Z( ?& J3 ~: T) p8 I
( H9 g. G) z1 x& T- ~& g- T; r[ 本帖最后由 唐昕晨 于 2008-2-20 19:57 编辑 ]

8.rar

151.18 KB, 下载次数: 6

评分

参与人数 1三维币 +7 收起 理由
zcp68941125 + 7 做的很棒

查看全部评分

回复 支持 反对

举报

wlm508
发表于 2007-12-17 14:24:38 | 显示全部楼层 来自： 中国江苏苏州

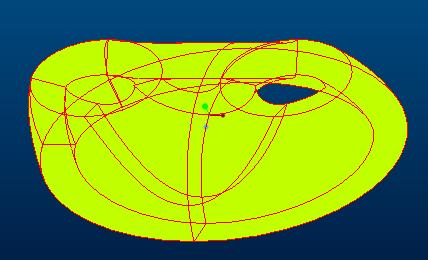

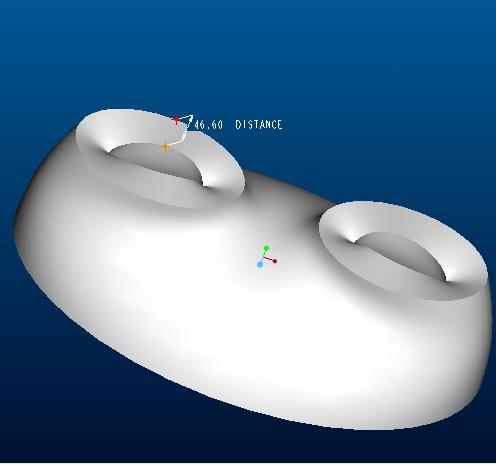

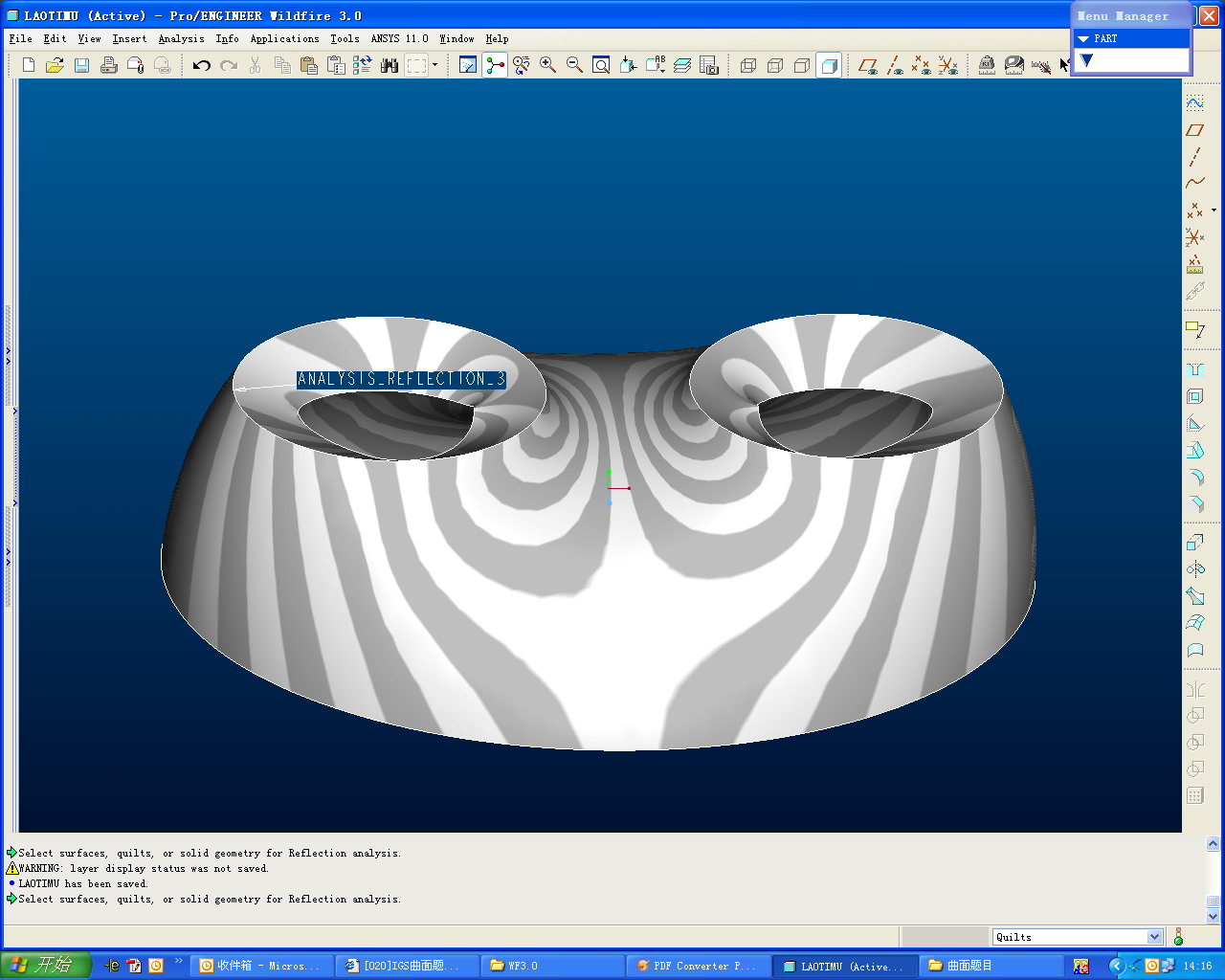

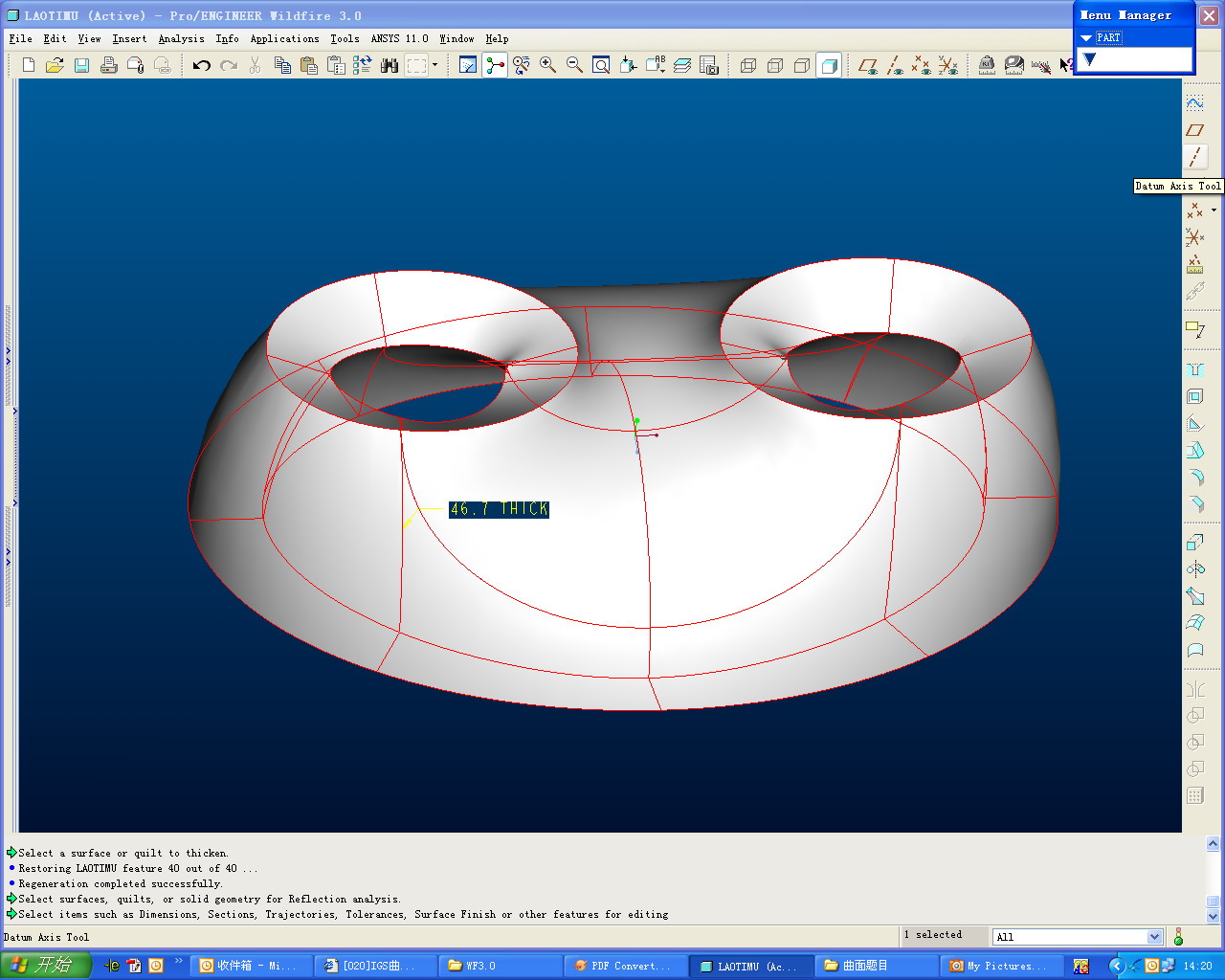

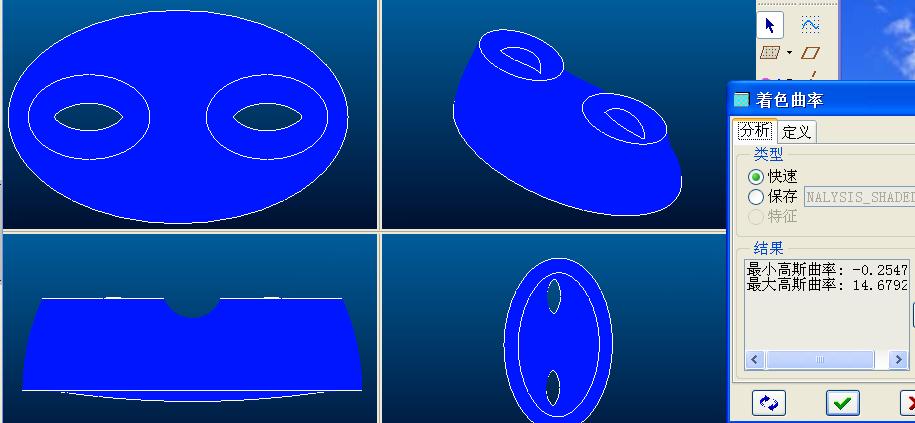

proe3.0,加厚46.7MM6 p! c+ Y! t4 |
3 M9 r( t/ S( d1 {8 @8 O8 o
[ 本帖最后由 唐昕晨 于 2008-2-20 19:58 编辑 ]

laotimu.prt.rar

582.92 KB, 下载次数: 1

评分

参与人数 1三维币 +4 收起 理由
zcp68941125 + 4 可以加厚到50的

查看全部评分

回复 支持 反对

举报

haiyu99
发表于 2007-12-17 15:44:03 | 显示全部楼层 来自： 中国浙江金华

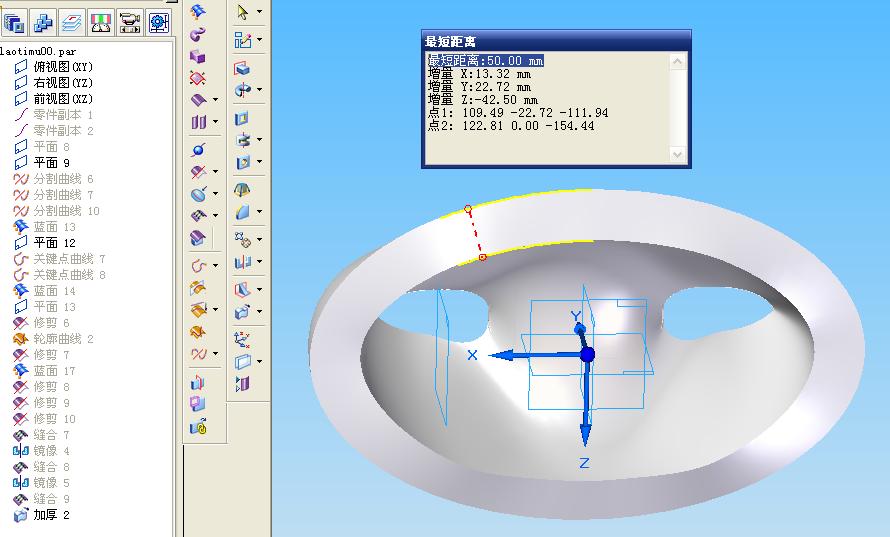

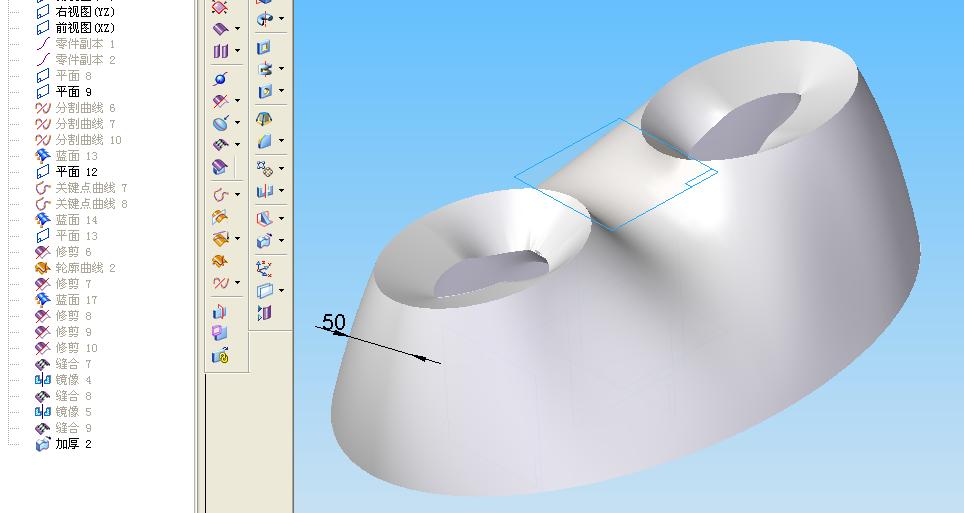

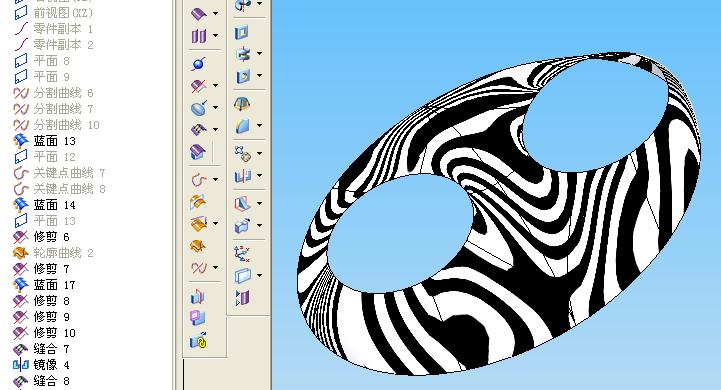

用SolidEdge V20做的，加到50了，就是轮廓边缘加厚后，有点走样！多指教
" u( `+ l+ p- V$ d' c8 a
1 {- v6 t0 K. @" _3 Q* e2 V1 |[ 本帖最后由 唐昕晨 于 2008-2-20 19:58 编辑 ]

laotimu00.rar

641.35 KB, 下载次数: 2

评分

参与人数 1三维币 +7 收起 理由
zcp68941125 + 7 做的很棒

查看全部评分

回复 支持 反对

举报

tanxianqing
发表于 2007-12-17 15:48:42 | 显示全部楼层 来自： 中国广东东莞
懒人懒方法。
: r- p. b+ M& O2 g3 u* k4 I, C2 o5 W8 q% l# `6 y# w
[ 本帖最后由 唐昕晨 于 2008-2-20 19:59 编辑 ]

评分

参与人数 1三维币 +4 收起 理由
zcp68941125 + 4 实体高斯没有用的，要曲面的高斯分析才有用

查看全部评分

回复 支持 反对

举报

hanjixian
发表于 2007-12-17 22:50:52 | 显示全部楼层 来自： 中国辽宁沈阳

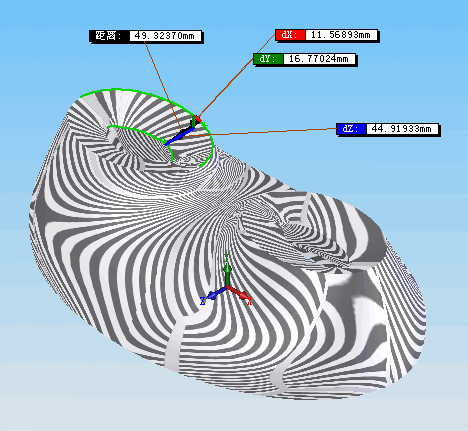

用SW2005作了又作了一次，只加厚到49.3，无法再加厚了。
% Z( h- P, |( D
0 A- @9 e- o9 g- z  s# h[ 本帖最后由 唐昕晨 于 2008-2-20 20:00 编辑 ]

laotimu1.rar

706.87 KB, 下载次数: 1

评分

参与人数 1三维币 +6 收起 理由
zcp68941125 + 6 做的不错

查看全部评分

回复 支持 反对

举报

design_er
发表于 2007-12-19 14:31:32 | 显示全部楼层 来自： 中国广东东莞

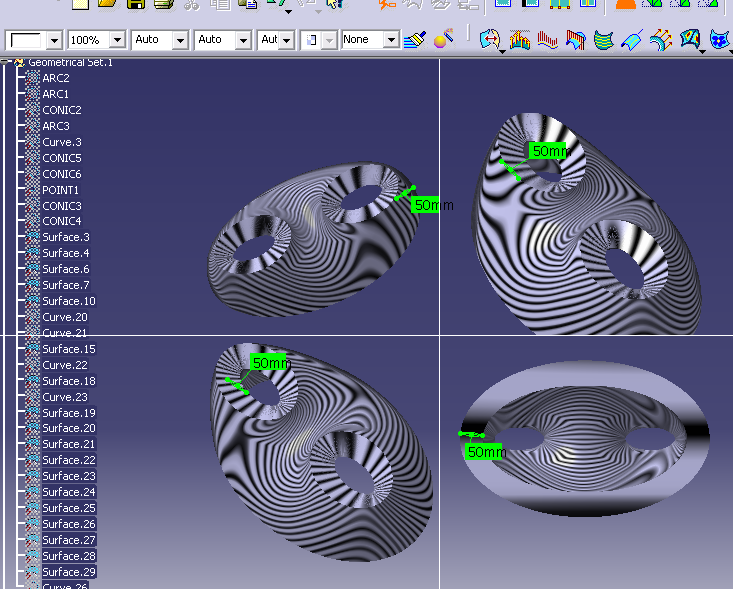

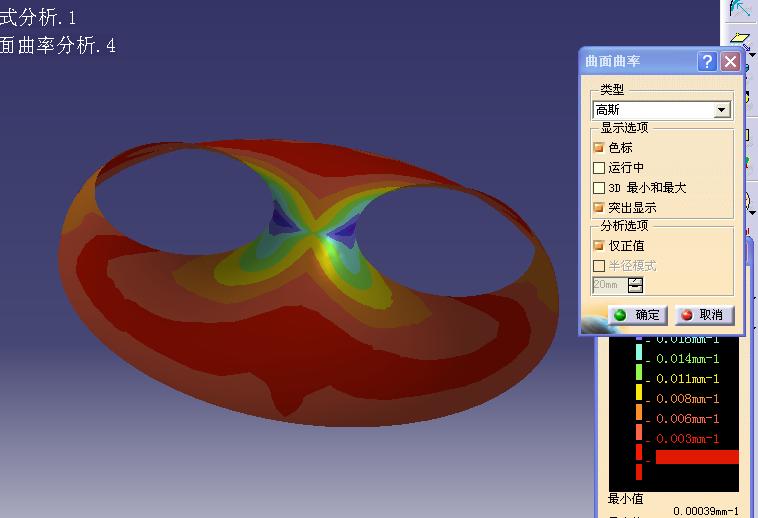

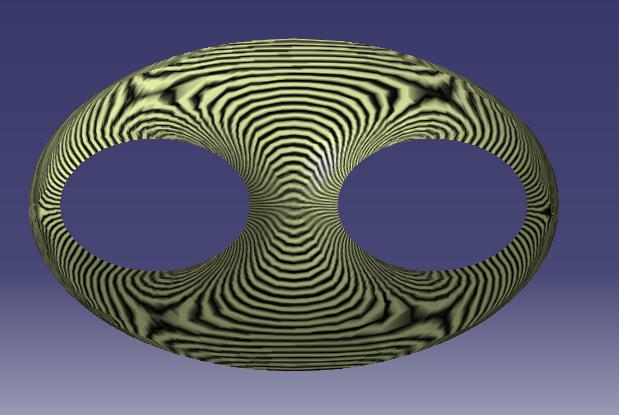

catia支持一下, Y8 o1 ?' C- ?, G: x8 z1 M

- V6 L9 j% I- n- ^" |! L8 ?[ 本帖最后由 唐昕晨 于 2008-2-20 20:01 编辑 ]

目錄

目錄

laotimu.rar

251.41 KB, 下载次数: 11

评分

参与人数 1三维币 +7 收起 理由
月光族 + 7 曲面质量不错

查看全部评分

回复 支持 反对

举报

金琥漠漠
发表于 2007-12-19 22:40:27 | 显示全部楼层 来自： 中国江苏南通

不知道符合要求吗

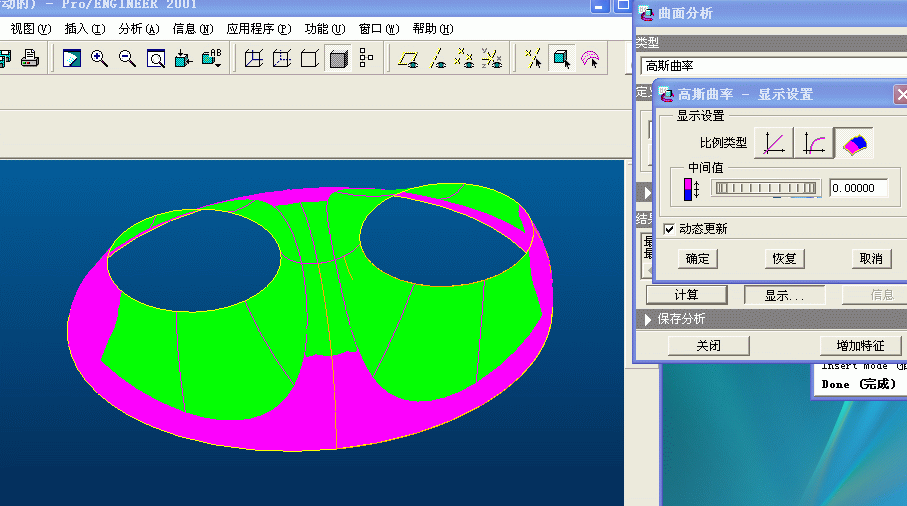

PRO2001做的!
& T& v8 A1 J' o; U, u2 Q不知道符合要求吗?! K0 a8 O0 l% D% O
请指点!# L: |. r# _( p5 i9 a- a

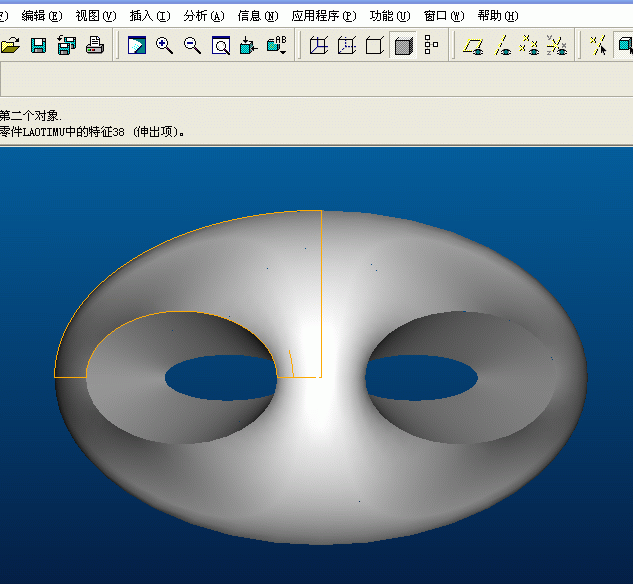

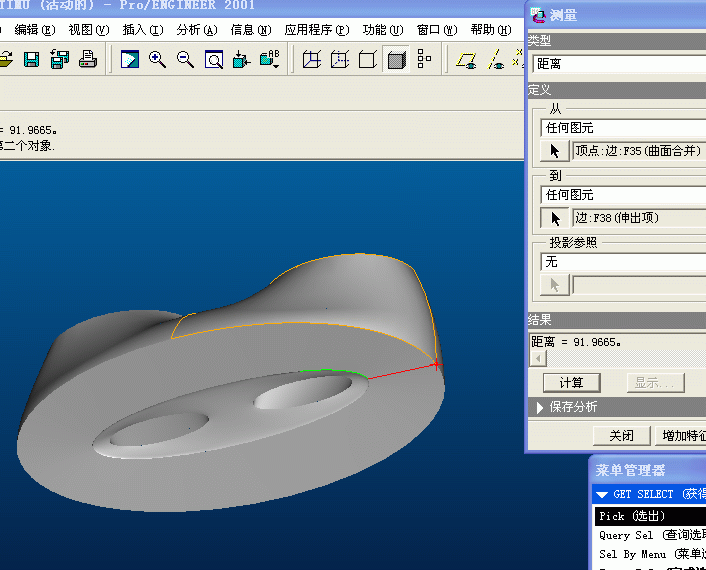

最多加厚91mm4 }4 I1 U$ \. m+ S- ~

9 }" l$ o. U% p[ 本帖最后由 唐昕晨 于 2008-2-20 20:36 编辑 ]

laotimu[1].prt.rar

553.53 KB, 下载次数: 0

评分

参与人数 1三维币 +4 收起 理由
zcp68941125 + 4 还需努力

查看全部评分

回复 支持 反对

举报

lzf00122033
发表于 2007-12-20 09:35:59 | 显示全部楼层 来自： 中国江西南昌

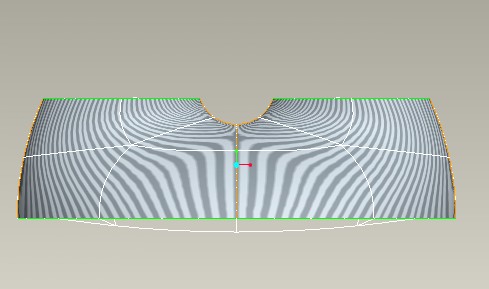

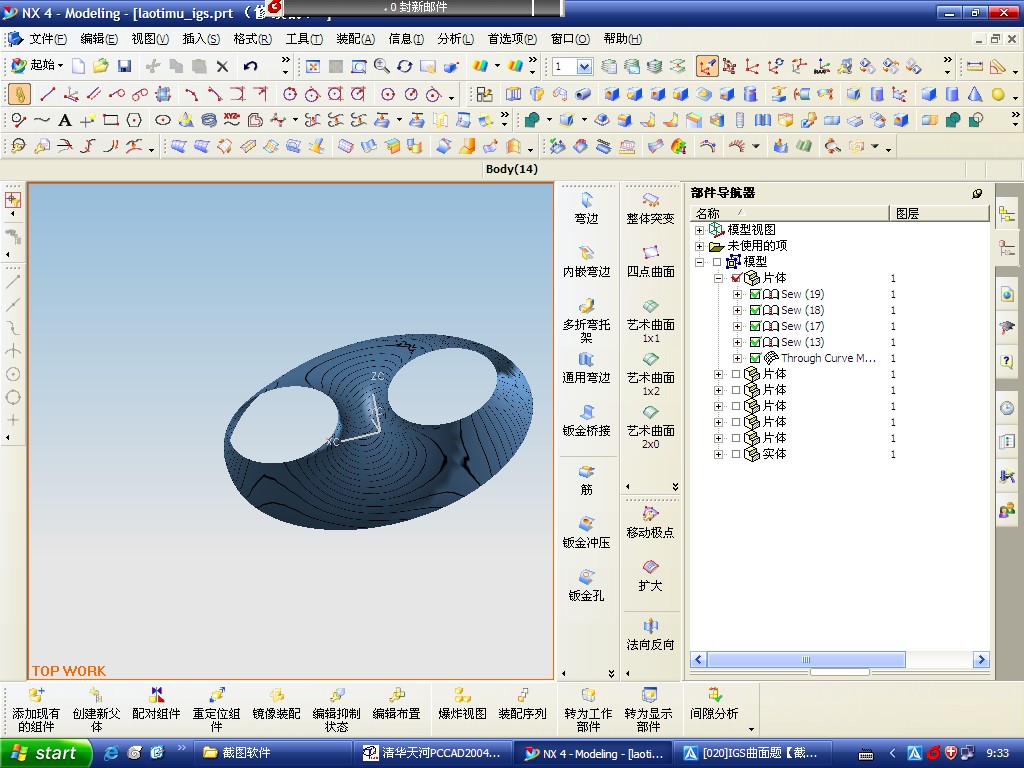

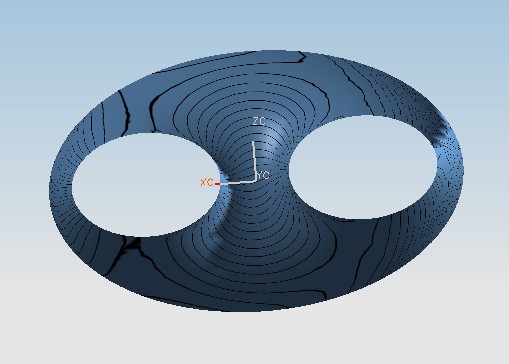

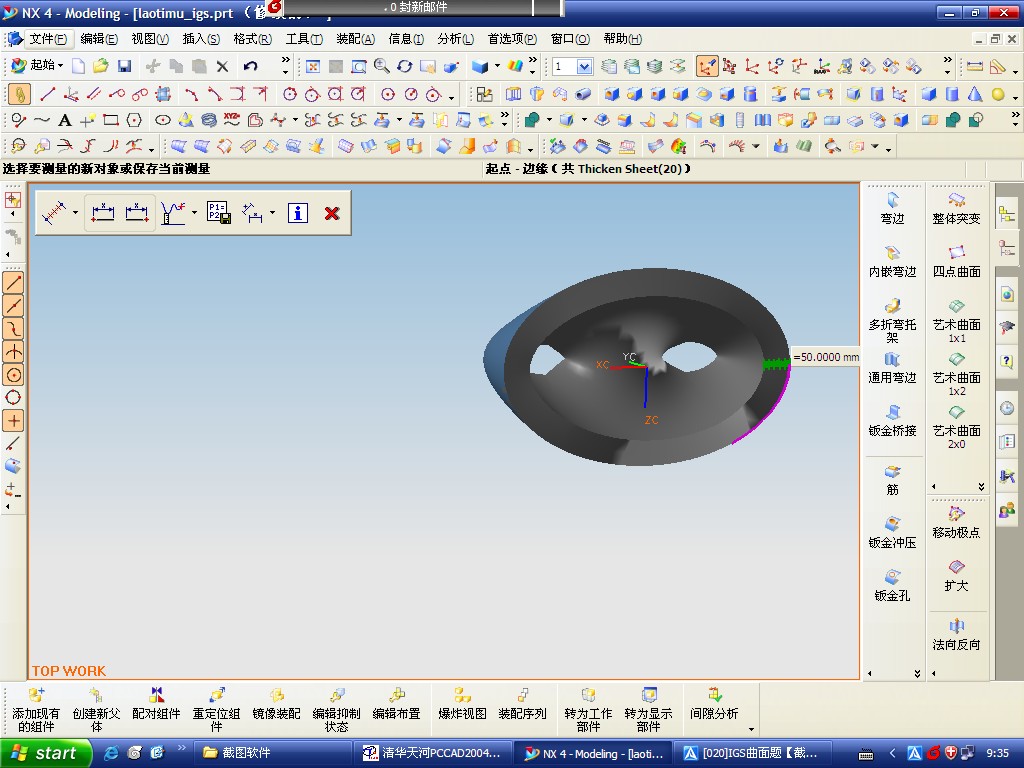

UG4做的，加厚到了50，不知道符合楼主的不！

加了50，楼主帮我看一下对不？
# a# z# l+ @6 L) d4 ^/ i
: Z# m/ Y. J# Q+ p! ]4 J[ 本帖最后由 唐昕晨 于 2008-2-20 20:37 编辑 ]

laotimu_igs.rar

129.99 KB, 下载次数: 3

评分

参与人数 1三维币 +7 收起 理由
zcp68941125 + 7 做的很棒

查看全部评分

回复 支持 反对

举报

venussig
发表于 2007-12-20 18:10:56 | 显示全部楼层 来自： 中国广东佛山

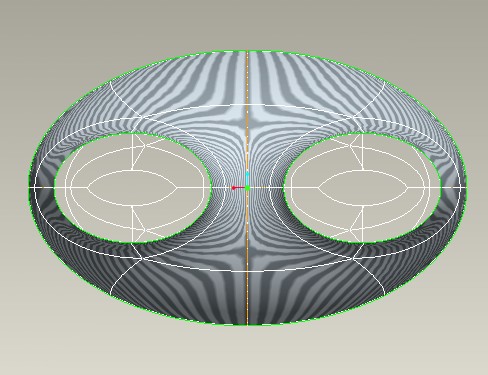

先拿4分!后面再想办法
9 R  t4 |4 A+ ~, R' U" M/ Z/ k$ r% l% U3 j) Z
[ 本帖最后由 唐昕晨 于 2008-2-20 20:38 编辑 ]

fd.prt.rar

409.02 KB, 下载次数: 2

评分

参与人数 1三维币 +4 收起 理由
zcp68941125 + 4 继续努力

查看全部评分

回复 支持 反对

举报

qiankunhai
发表于 2007-12-21 08:35:43 | 显示全部楼层 来自： 中国天津

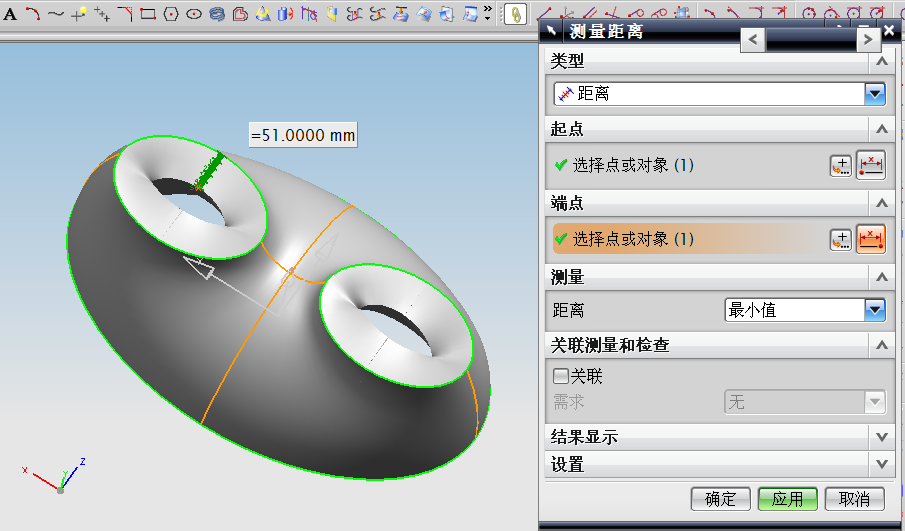

UG5.0做的!加厚51mm,请批批!; R% S6 `" c, r8 S0 v% K
1.jpg , k  v4 O4 _% f: l0 i1 J# M. X
( e% Y! R) q1 D) Z4 j% d 3.jpg
' V9 y$ B! t' X. W5 N. L 4.jpg
6 k- [' s6 ~  m9 M2 m* b9 t/ N 555.rar (210.15 KB, 下载次数: 0)

评分

参与人数 1三维币 +7 收起 理由
zcp68941125 + 7 做的很棒

查看全部评分

回复 支持 反对

举报
