工程图中直径的标注疑问

aqb3322 · 发表于 2007-11-6 14:37:27

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

如何是SW中的半径和直径标注的引线和CAD中的一样。。。

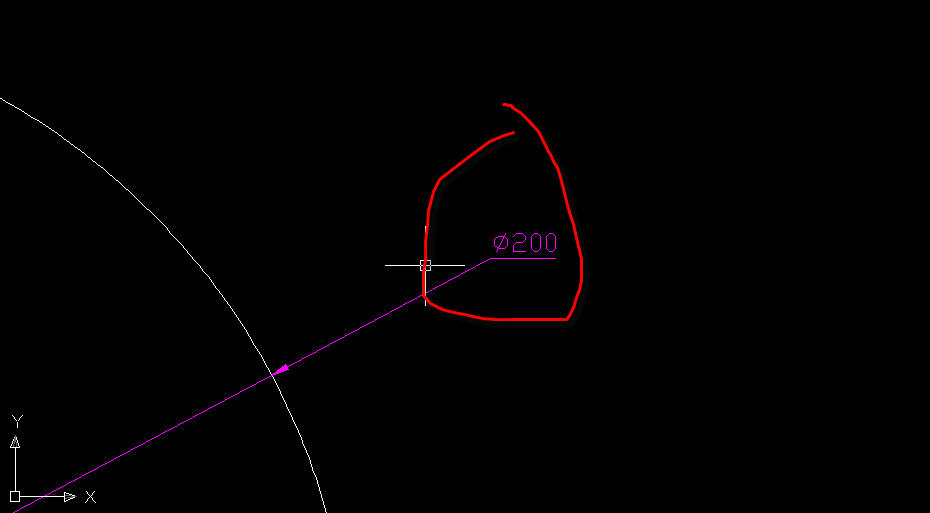

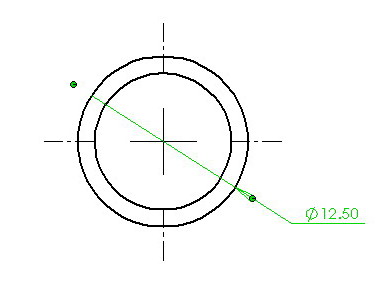

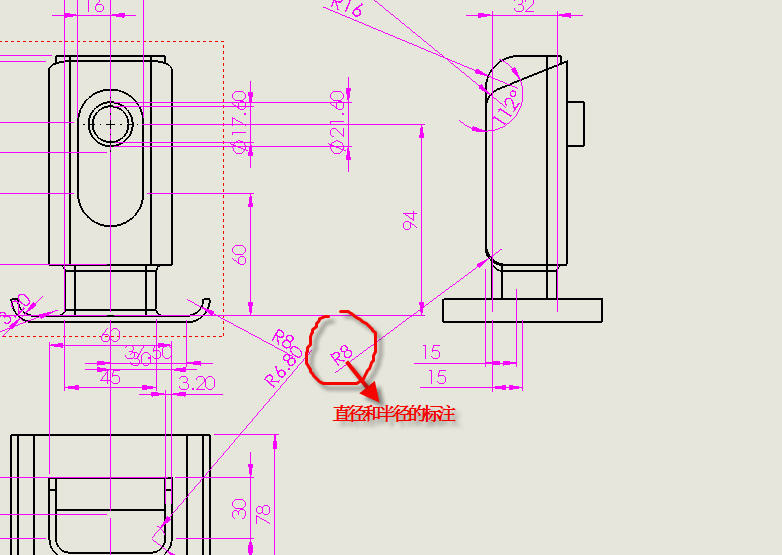

如图：

jl5541dahang · 发表于 2007-11-6 14:50:57

采用的标准不同，上图用的是ISO，下图用的是ANSI.

jl5541dahang · 发表于 2007-11-6 14:53:21

在选项－文件属性－细节－尺寸标准里选ANSI就可以。

tjll · 发表于 2007-11-6 15:25:29

是设置问题。
2005版的设置方法：工具→选项→文件属性→出详图→尺寸→引线→勾选“取代标准的引线显示”→设置你需要的标注形式→确定

[ 本帖最后由 tjll 于 2007-11-6 15:28 编辑 ]

aqb3322 · 发表于 2007-11-6 15:46:00

谢谢楼上三位。。。

tjll · 发表于 2007-11-6 15:49:11

选择尺寸击右键属性更快捷。

moon518 · 发表于 2007-11-6 21:30:31

楼上的能不能说得再明白些，做不成啊

cw1638 · 发表于 2007-11-6 23:17:16

原帖由 tjll 于 2007-11-6 15:49 发表 http://www.3dportal.cn/discuz/images/common/back.gif
+ d. \: K3 |! R) P; V8 s/ y选择尺寸击右键属性更快捷。
. W! `: S& W% }! [7 z8 J/ b1 [( |629151

我也遇到过你图上和情况。不过属性里该改的都改了，就是没把另一个箭头显示出来。
想看看你是怎么做的。（我标的是直径12的孔，再大点的孔就奶正常显示了。）谢谢

whiskey-1 · 发表于 2007-11-7 15:38:32

提示: 作者被禁止或删除内容自动屏蔽

zz435 · 发表于 2008-9-23 14:31:04

原帖由 tjll 于 2007-11-6 15:25 发表 http://www.3dportal.cn/discuz/images/common/back.gif5 y, q- M2 \6 o: T, k' i
是设置问题。
f& O3 b: L- u/ X& o, s, i2005版的设置方法：工具→选项→文件属性→出详图→尺寸→引线→勾选“取代标准的引线显示”→设置你需要的标注形式→确定

07版同样适用，非常感谢！
