SW怎么做这样的剖视图

sugarnpl · 发表于 2011-2-23 10:49:58

您需要登录才可以下载或查看，没有帐号？注册

x

shui321yang · 发表于 2011-2-23 11:13:32

给个图，应该就明白！

sugarnpl · 发表于 2011-2-23 11:36:57

yiyuezifu · 发表于 2011-2-23 12:21:45

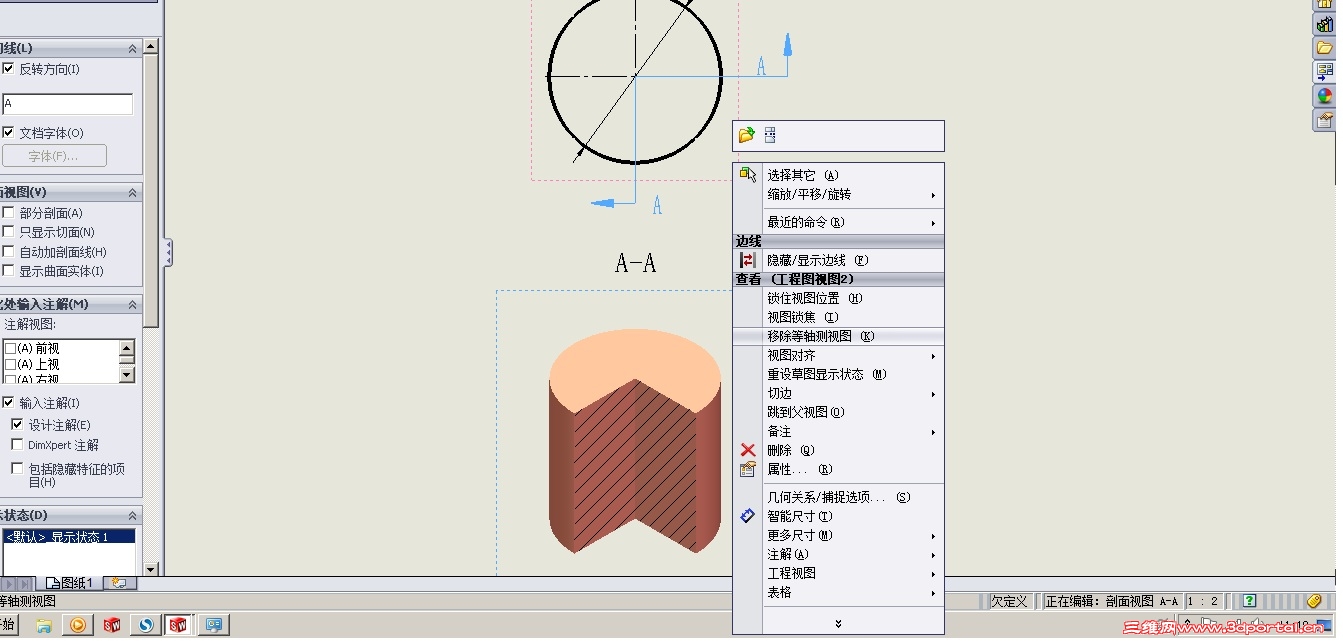

双击剖面图A-A，将图表达样式选为轴测图模式

sugarnpl · 发表于 2011-2-23 14:31:23

88ding · 发表于 2011-8-10 11:21:28

能否在三维环境中做出这种效果，只剖外壳不剖轴，便于在进行运动模拟是观察内不轴的运动！

mihuchong · 发表于 2011-8-10 11:39:07

工程图中用旋转剖，在模型中可用剖面视图表示再转到工程图中，都是可以的。

mihuchong · 发表于 2011-8-10 11:39:51

旋转剖在工程图中有些拉长，显得有些变形。

杀苏 · 发表于 2011-8-11 14:25:33

能否在三维环境中做出这种效果，只剖外壳不剖轴，便于在进行运动模拟是观察内不轴的运动！1 Z/ D1 v+ P7 e6 n+ @0 V
88ding 发表于 2011-8-10 11:21 http://www.3dportal.cn/discuz/images/common/back.gif

我也想知道这个问题怎么解决，楼上的回答下

JYL495277 · 发表于 2011-8-11 17:45:58

试了试,没学会.
请楼主详细的教教咱!

yujie3000 · 发表于 2011-8-13 09:09:15

就是你做剖面线时要按你想要的方向画好虚，再点剖视命令

jssqhwf · 发表于 2014-4-23 13:43:21

shui321yang 发表于 2011-2-23 11:13 static/image/common/back.gif
4 E& V5 L) }, W9 v4 _# D1 g给个图，应该就明白！

没看明白，怎么弄的？

BACKTO_NintyS · 发表于 2014-4-23 19:16:19

旋转剖视图

俯下身、吻你 · 发表于 2014-4-24 09:05:44

画了好长时间sw，我还真不知道怎么做剖视

crz222 · 发表于 2014-4-24 16:26:00

可以在三维环境中做出这样的效果
