[练习题] 【进阶级练习题1】答案、解题思路、动画演示

 关闭 [复制链接]
shaonx
发表于 2007-1-6 21:25:02 | 显示全部楼层 |阅读模式 来自： 中国上海

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
【进阶级练习题1】自发表以来，受到了版主、各位网友的大力支持，积极参与，同时+ P1 s/ H" ~- ^
交上了很多出色的答卷。我感到非常高兴，再一次感谢大家！, ]8 [2 R7 ~# r* W7 o' L
% X7 D' `$ _9 }3 S* o
【进阶级练习题1】标准答案：
8 C2 C. Z; Q3 \- R( m5 V$ n1. a之长度 = 46.4219，就是（c）
0 J. M; }* x* \. c+ p) r2. b之半径值 = 29.8169，就是（b）
, d/ H6 G2 A' c0 ?1 }3. c之长度 = 33.9928，就是（c）
9 M: r1 c! q  ~4. d之半径值 = 23.5789，就是（a）
% D! B+ Q3 v0 x  }% p2 |; U5. e之长度 = 53.5448，就是（b）
' G5 m; U. o5 b. h% _9 {' O6. f之半径值 = 49.0000，就是（a）# M) e% W+ H7 O% m8 g  T
7. 青色剖面线区域之面积 = 2977.5835，就是（c）0 f7 y# v# B" w* d/ N

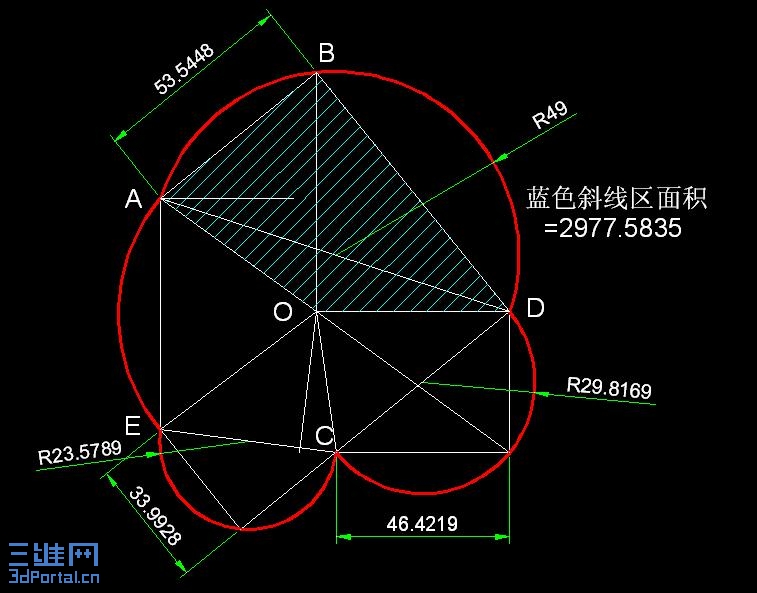

附图： 答案.JPG
4 X6 O/ X6 j5 S- f1 M' t0 w. l0 }* r* P% L
【进阶级练习题1】解题思路：
8 @, ]/ G1 S' x7 M% j* ]    此题难度虽不高，但许多制图条件都是隐藏的，需思前想后，动一下脑筋，才能
5 e( Y9 R& R: E. H7 _* n- I6 a9 ^- k# \4 E
想出来。2 T; W. B; W$ q7 f
    一般，图到手后，应先分析一下，各个部位的关系，像本图有三个半圆弧，就很
3 |7 j8 A; n# T: U' g
. N5 I( l' g% h特殊，因半圆弧所包容的圆周角均为直角(圆周角定律)。另外再考虑一下从何入手，+ i0 K; d$ D& ]- G1 o

. e% ]; _4 z: j9 p* B; t如入手有误，则会很费事，而入手正确，一步步走下去，都会迎刃而解。6 V& }+ n2 G9 }  `. i* D
    本题就应先从水平线和18度、36度两条斜线入手：4 c; |. G9 |" F1 ^9 U

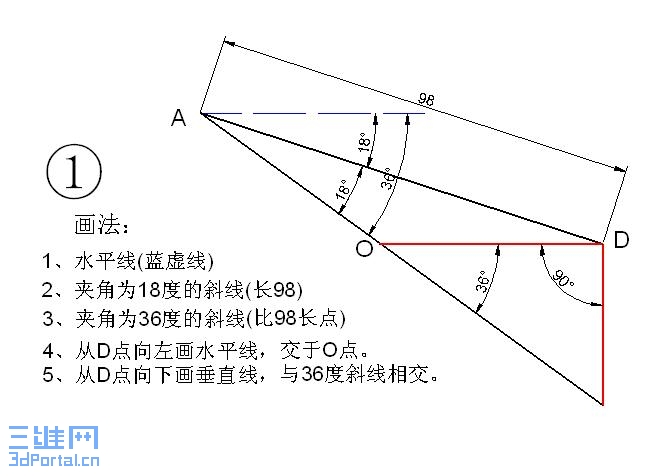

附图： 解题1.JPG ' o. I% G2 I' y+ `
   解题2.JPG   {& ?' U# d+ ~% P6 u
后面的步骤，我想大家应该都会了吧。
* }" c" q9 n' f
  H7 |$ b0 B5 W3 V/ b: {" R【进阶级练习题1】动画解题：
% k' u5 k5 Q. n, p; O 进阶题1.swf (604.58 KB, 下载次数: 1482)

评分

参与人数 1三维币 +10 收起 理由
★新手★ + 10 技术分享！

查看全部评分
