elecworks 在SolidWorks 中的应用(1)

cosmosyes

elecworks 作为专业高端的电气设计软件，SolidWorks黄金认证产品，我给大家介绍下它的安装。
) o# ^+ w+ M* o; W3 ~9 d/ [
0 A) p# \" ?$ J: X3 p
4 g' \" ~* l2 d" y0 B, |( g1。 它有独立的2D制图平台，采用自带的SQL SERVER数据库管理数据信息。绘制2D原理图。
- U+ |2 [. Q* V& n' H
2。 它还包含 elecworks for SolidWorks 插件，可以使用SolidWorks自动读取原理图数据信息，转换为3D模型完成电气柜等的设计及接线工作。
0 |$ F" A! a3 {% o" J* N  r
( B' A+ l" H5 J1 L
/ w) r. O0 @$ u( _6 P$ T8 t下面是如何在SolidWorks打开elecworks并使用其做项目：


1。 首先需要安装elecworks core（2D 设计平台独立工作） + elecworks for SolidWorks模块(在SolidWorks 下工作)。
7 n" Q6 e) e; U. D8 T) V4 j
, Z- |$ R" p0 B% a7 D. m1 _' ]2。 安装完毕后elecworks会自动寻找SolidWorks路径并加载插件，如图：
( y6 r% t6 q! T: ^$ G

  L3 [* [- K. Z& I1 c% \' S3。 激活插件后，在SolidWorks菜单中会有elecworks菜单，如图：

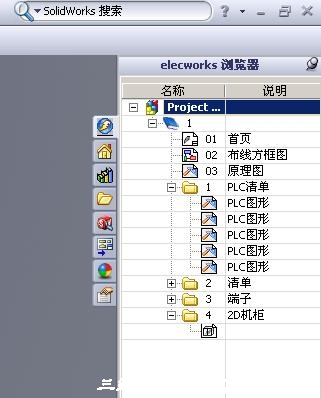

% b" O+ H6 ]/ m4。 点击工程管理，就可以在SW环境下浏览到利用elecworks core 2D 制图程序所建立的项目文件，如图：
& }3 m+ v5 \& T, G

# G! W0 ~+ A$ B, h, M" g3 k8 f9 E5。 利用elecworks按元件所处的位置生成SolidWorks格式3D装配体文件，根据原理图中数据添加3D零件模型：

) K0 Z0 w; g" u/ L; V/ s6。 装配体文件自动添加至电气项目树中，点击左侧elecworks电气元件树，自动添加相关联3D零件模型：
! v" X3 e( h7 B$ u2 G$ n/ c& L

* K8 g) \' J$ M: T7。elecworks 自动根据数据库中元件尺寸添加模型，自动添加配合参考(如零件与导轨，导轨与柜体，自动柜门打孔)，elecworks可实现自动更新线槽，导轨，柜体尺寸。
/ u8 N+ r3 }( g# m

8。最后elecworks 自动将工程图添加至电气项目包中，完成整个项目的设计。 9。 如果安装elecworks Routing模块，elecworks帮助你按原理图接线方式在装配体中自动最优路径接线，导出线缆长度清单。

关西无极刀

有沒有這方面的教程
不會使用啊

cosmosyes

我也没有教程，自己学习的。

cosmosyes

刚找到些视频，你看看吧
9 u1 T0 ?6 s5 p/ f3 s2 shttp://www.tudou.com/home/elecworks/

cosmosyes

不过好像没有三维的视频哦！郁闷！

rockyhuo

有无中文版的？我只有英文的，开始的不会用，而且经常出错而退出。
