solid edge ST2 工程图图框怎么设置

lisenfeil · 发表于 2010-12-29 15:20:11

您需要登录才可以下载或查看，没有帐号？注册

x

各位大侠，新手上路，请多多指教：
我这边刚用solid edge ST 才一个多星期，现在需要出工程图，发现买的教程是按老版本的讲的，现在新版本的书，市面上也没有找到。
麻烦各位大侠指点指点：

solid edge ST在工程图中怎么设置图框的大小。

谢谢！

lisenfeil · 发表于 2010-12-29 16:35:54

没有人，我自己来顶一下！～～～～

大有茗堂 · 发表于 2010-12-29 19:43:40

新版本自带的GB模板只要将属性引用稍加修改就能直接用了。

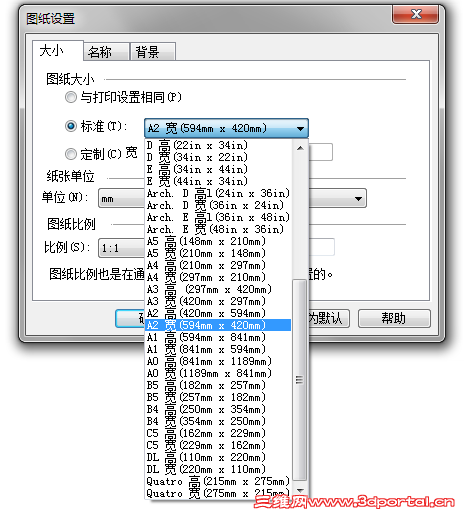

猜想你想问的应该是如何设置图页大小。在下方的图纸标签上双击，就出来图纸设置对话框。在第一页“大小”里选择就可以了。

lisenfeil · 发表于 2010-12-30 09:51:53

多谢楼主的大力相助，谢谢！！

lisenfeil · 发表于 2010-12-30 11:33:41

另外我想了解一下，怎么设置标题栏，图框，能否详细的介绍一下啊？
还有明细栏的内容都怎么设置啊？我用的是SOLID EDGE ST2，刚去新公司，以前没有用过这软件，出工程图的时候不会用，不知道怎么设置，麻烦各位大侠指点指点啊～～～

大有茗堂 · 发表于 2010-12-30 21:48:02

软件自带的教程，跟着做几遍吧。就能系统地学习了。入门是没问题了。
