装配图零件序号混乱怎么办

yulianghao · 发表于 2010-12-28 18:06:13

您需要登录才可以下载或查看，没有帐号？注册

x

用SolidWorks画装配体的工程图，零件序号按零件调入装配体文件的先后顺序自动排序，这样在工程图中显示的零件序号就有点乱，不是平常的依次编的的号，不知哪位高手能解决，我的是Win7系统 2010版 SP1

kinglaw · 发表于 2010-12-29 12:26:14

我也很想知道解决方法，，高手们帮帮忙

tieren02 · 发表于 2010-12-29 12:30:30

在装配体里的特征树那里把装好的零件按你想要的由上到下自己拖动排序，然后再出工程图

feejoy · 发表于 2010-12-29 14:11:27

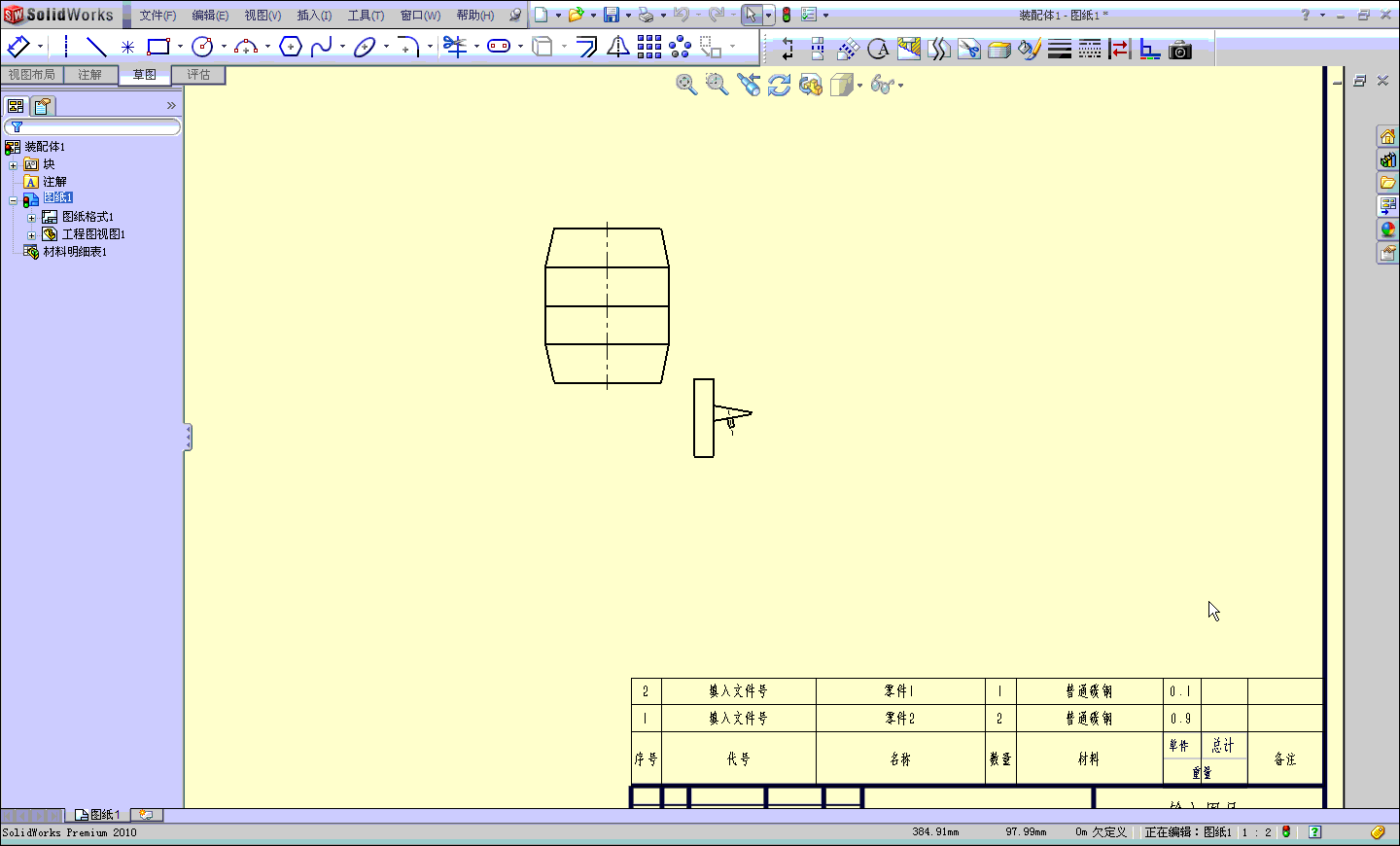

呵呵，这个问题应该不难，看看这个是不是你想要的，拖动即可：

阿帕奇 · 发表于 2010-12-29 15:51:04

序号过50以上的够你调了，国标其实也没规定死必须按顺序来，使用软件的公司就要妥协了

longmx · 发表于 2010-12-29 18:18:31

不会啊,直接把序号那栏按你自己的要求改了就行了,然后点右键升序排列,可以排的
PS:feeljoy真是个好人

cw1717 · 发表于 2010-12-29 22:09:59

6楼的说得对，把标注的序号按你的要求该顺序，明细栏是可以排序的。

longmx · 发表于 2011-1-7 10:51:53

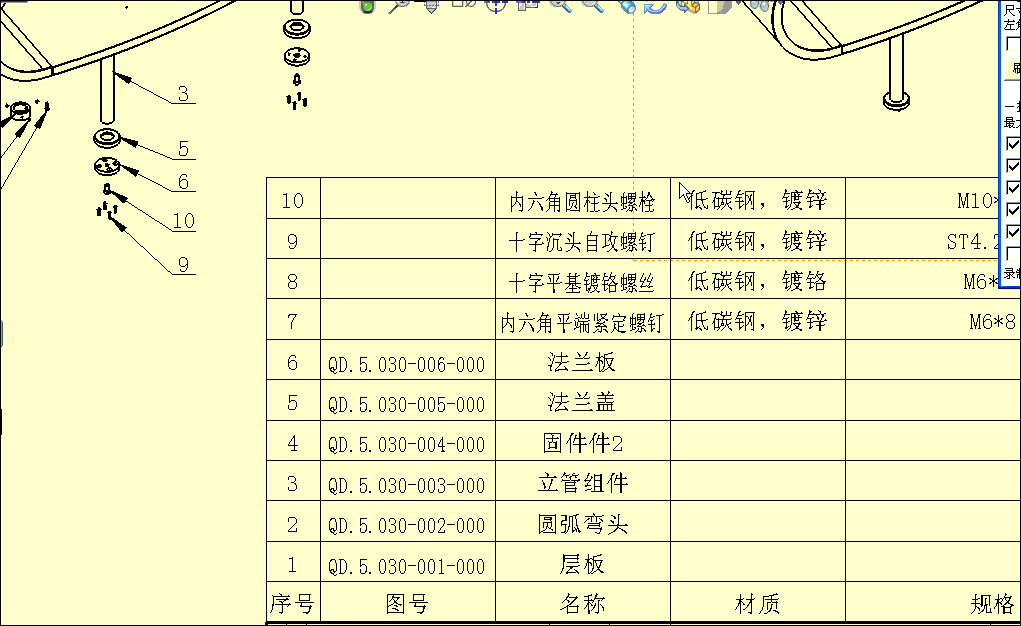

我也做个GIF，呵呵

rockyhuo · 发表于 2011-1-7 13:41:58

明细表零件的前后顺序有什么关系吗?按软件上默认就可以咯.

liweisky · 发表于 2011-1-7 16:40:08

不用改了，反正没有错误，这个才是最重要的，零件数量多的，手工调整几下，搞得自己糊涂了，或者改错了几个，有的你玩的，效率太低，太费时间，性价比太低，就不用这么折腾了。

可以求助其它外挂插件，或者祈求SW自己提供这样的功能

labixin · 发表于 2011-1-7 16:49:01

我觉得SolidWorks工程图中的材料明细表功能已经蛮强大的了。
可以在材料明细表上点右键，你想按什么方式排列都OK，就像Excel的排列一样。
关键是：视图中的零件序号也是跟着更新的，这才是最重要的，不用担心出错啦。

kevin0985 · 发表于 2012-6-6 22:30:05

可以直接选序号，今天刚跟同事学的。

xftqb · 发表于 2012-6-7 07:17:30

可以直接选序号，今天刚跟同事学的。
! u' o- ]9 n+ x1 s+ Qkevin0985 发表于 2012-6-6 22:30 http://www.3dportal.cn/discuz/images/common/back.gif

不明白你说的是什么意思？

wwl970 · 发表于 2012-6-7 07:31:41

我是在三维装配体的设计树里拖动的

erjsi · 发表于 2012-6-7 13:56:57

我是在插入序号时，就让它们都排按顺序排好的，

NC@jiang@nan · 发表于 2012-6-7 15:46:26

我是在插入序号时，就让它们都排按顺序排好的，. x" {" _& v% [& |3 U2 w
erjsi 发表于 2012-6-7 13:56 http://www.3dportal.cn/discuz/images/common/back.gif

你用的是SW2012好不好？
