扫描端点的处理（08版）

janekou · 发表于 2010-12-20 07:34:08

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 janekou 于 2010-12-20 17:10 编辑

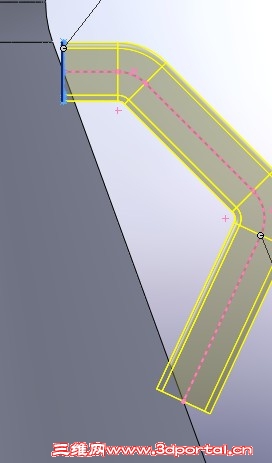

请问一下各位高人这个问题应该怎样解决呢？就是怎样才可以令开始和结束的面与本身对齐。就像proe那个合并端点的功能。
06 的是先抽壳的，07的是改了顺序出错的。

据说用面切割也可以。

81130549 · 发表于 2010-12-20 09:16:11

有一个变通的办法：缩短扫描路径，2端用拉伸到面处理。

xuwenhua · 发表于 2010-12-20 10:05:09

1、拉长引导线，然后采用抽壳。
1、缩短引导线，在扫描特征的端面采用拉伸到面。

tieren02 · 发表于 2010-12-20 10:56:44

扫面的时候把与结束端面对齐给勾上

janekou · 发表于 2010-12-20 15:58:25

2# 81130549

请问一下你说的是拉伸曲面的功能，那拉伸后的东西是实体还是曲面呢？怎样看一个东西是实体还是曲面啊。
谢谢指点

7115707 · 发表于 2010-12-20 16:04:00

可以将扫面的外型直接做在面上，平面就没问题，曲面也可以采用投影

janekou · 发表于 2010-12-20 16:05:15

4# tieren02
没有作用

janekou · 发表于 2010-12-20 16:07:20

3# xuwenhua
用第一种方法就出错了。

tieren02 · 发表于 2010-12-20 16:17:19

扫描的时候选项里把与结束端面对齐勾上。

零件11.zip (59 KB, 下载次数: 5)

tieren02 · 发表于 2010-12-20 16:27:01

零件12.zip (130.65 KB, 下载次数: 5)

janekou · 发表于 2010-12-20 17:10:33

谢谢上面各位啦，09的打不开。
