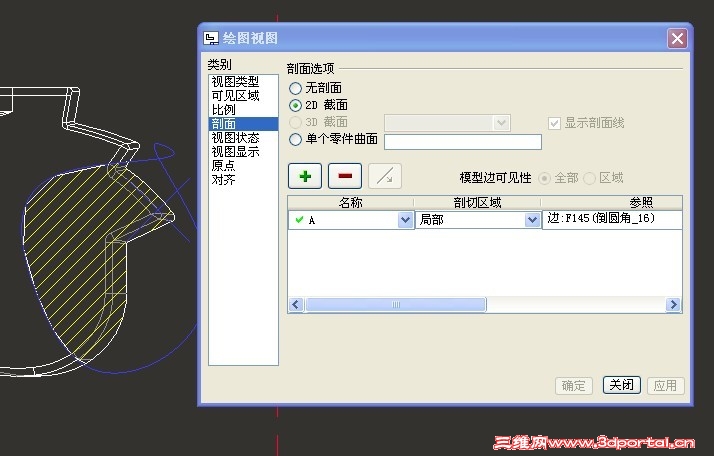

5 a: ]* i/ \- D% @0 V4 F/ a谢谢楼上的热心网友，但我要的不是零件图里面的简单局部剖视图。- [+ t5 k3 r( O0 ^( {
- H: n, w% I8 K+ V9 D
而是：

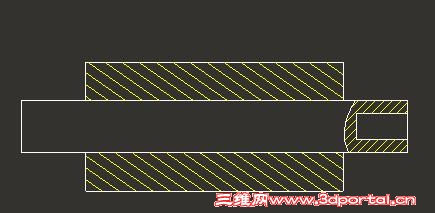

% S6 d- D+ |, y* k4 v' D2 {3 k( K装配图，全剖，但根据国标，轴类零件不需要剖面线，所以必须去除轴上的剖面线。
8 M m. B2 n2 E5 K* h( v/ I8 ?但轴上有一个非标螺纹孔，要用一个局部剖视图来表达内部结构，这个部分需要画上剖面线，在pro-E 的2D图里面无法实现。2 L2 R4 ~; j+ b3 Q; |' g& c
目前我的解决方法是把2D图转成CAD再加上剖面线，但这样就不能和3D保持尺寸驱动了。所以请帮忙想想办法。 |
|
