请求各位大师指点

zhangdon · 发表于 2010-11-15 19:57:34

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 zhangdon 于 2010-11-16 12:50 编辑

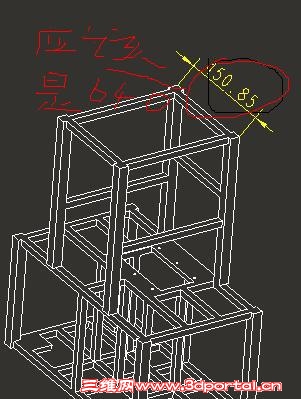

小弟学浅遇到了这样一个问题，在PROE工程图模版内做的轴测图标注的尺寸和原尺寸不符和，不知道在怎么样才可以做到和原尺寸相符和，期望有好心的大师帮帮小弟，感觉万分，谢谢 QQ截图未命名.jpg

视图标注的尺寸是对的，就是轴测图不对，我相信PROE是可以做到的就是不知道怎么来做到，再次感谢各位大师。

136738851 · 发表于 2010-11-15 20:16:17

我也想知道，希望高手来看看

wod861210 · 发表于 2010-11-15 22:11:20

、、、、、、、、、、、、、、、、、、、、、、、、、、
在轴测图上标尺寸、第一次听

DECISE · 发表于 2010-11-16 08:35:29

应该是工程图的比例问题吧，修改一下比例试试吧

stillme · 发表于 2010-11-16 15:47:58

本帖最后由 stillme 于 2010-11-16 15:50 编辑

在3D里面把该尺寸定义成强尺寸，然后在2D里面用SHOW DIMENSION命令显示该尺寸即可。
与比例无关，如下图：
http://myengforums.tycoelectronics.com/Uploads/Images/88dc16a8-04dd-40c5-b8e4-e52f.jpg

wod861210 · 发表于 2010-11-16 19:07:41

本帖最后由 wod861210 于 2010-11-16 19:09 编辑

没点2D常识、、、、、
把标出来的尺寸伪造成你要的

zhangdon · 发表于 2010-11-17 13:27:19

没点2D常识、、、、、9 V& y6 h6 L1 p" i: u( x' s
把标出来的尺寸伪造成你要的) Z* {" O8 u5 k. G$ ^
wod861210 发表于 2010-11-16 19:07 http://www.3dportal.cn/discuz/images/common/back.gif

那麻烦你具体说说怎么伪造啊，一次可以伪造几个啊

wod861210 · 发表于 2010-11-17 19:27:34

本帖最后由 wod861210 于 2010-11-17 19:29 编辑

像CAD一样把标出来的错误尺寸改成你要的尺寸不会吗？？？？
像上面把你标出来的150.85改成640

zhangjxg · 发表于 2010-11-18 10:44:05

作假方式如下
打开尺寸属性，吧@D换成@o640
不过最好还是在3D内把尺寸画对

fgshrl · 发表于 2010-11-18 11:24:39

轴测图的比例不对

stillme · 发表于 2010-11-18 15:02:33

作假方式如下
! Q" j9 e8 i4 }+ O打开尺寸属性，吧@D换成@o640- s: W, x/ N) B! N+ O: u
不过最好还是在3D内把尺寸画对. U8 c) O4 y4 ~, m. Y
zhangjxg 发表于 2010-11-18 10:44 http://www.3dportal.cn/discuz/images/common/back.gif

没错，不到万不得已最好不要伪造尺寸，毕竟尺寸驱动是PRO- E 的优点所在。
万一将来有人用你的3D去做东西，最后才发现跟2D不一致，弄出很多麻烦事来
Show/Erase dimension/Axis 的功能真的很好用，有兴趣的可以多研究研究

zhangdon · 发表于 2010-11-20 14:19:42

本帖最后由 zhangdon 于 2010-11-22 14:00 编辑

作假方式如下
2 Q0 s8 S/ k" ~! G- N# j打开尺寸属性，吧@D换成@o640
) k6 w# @+ | E8 I; A. D* \不过最好还是在3D内把尺寸画对$ r7 t: o- ]6 E) }" V3 e
zhangjxg 发表于 2010-11-18 10:44 http://www.3dportal.cn/discuz/images/common/back.gif

我做的3D尺寸是640啊，就是在轴测图标注时候就不对啊，不知道是怎么回事啊，难道PROE的轴测图不可以标注正确的模型尺寸，我想这是不可能的，还是我的学识太浅，这才多多请教。谢谢再次回答。

WSYXL · 发表于 2010-12-6 18:12:40

标准的方式不对，以前在那看过现在不记得了，期待高手来解决

konglee2005 · 发表于 2010-12-8 08:25:47

不是比例问题，比例不影响尺寸的，应该是你标注的是2d尺寸，不过你当成3d的了，你在选项里面是否开启3d尺寸？？

zhangdon · 发表于 2010-12-14 11:13:53

请问怎么样开启3D尺寸。谢谢 14# konglee2005

nzsh · 发表于 2010-12-29 20:51:54

楼上说的对，轴测图是平面的。3D的尺寸是正确的。到平面上就变短了。
