一个零件图多个配置如何出工程图

gf160016

画个法兰有许多不同尺寸的配置，怎样出工程图？能不能配置变了，工程图也跟着变？工程图如何保存？

baiyejf

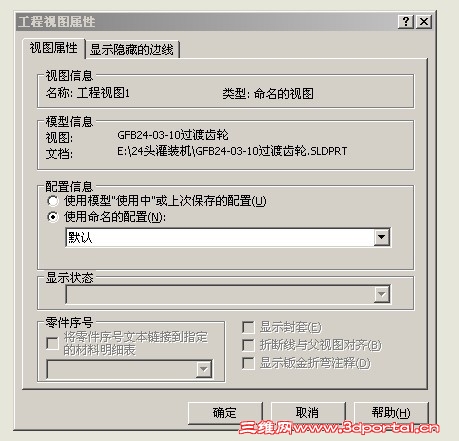

点击工程图一个视图，右键后出现属性（如图）

syc102

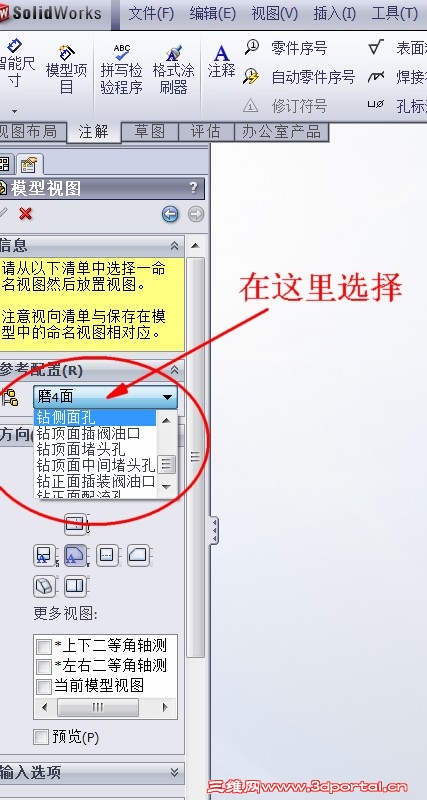

新建工程图后，在装入模型视图时有个选项，你可以选择：
7 B1 k3 f2 E9 d  v# ^


w_hs1

    以前有一种表格图，我认为在当前电脑出图的条件下，用表格图仍不失为一种好方法。先按一种典型的配置做出工程图，对其中随配置变化的尺寸用一个英文字母来代替，最后在图中空白处画一个表格，标注出个不同配置中相对应的尺寸。

% d- x' h& x8 W7 O    如果对不同的配置各出一份工程图也是可以的。先按一种典型的配置做出工程图，完了在工程视图属性的配置信息中重新选择一个配置，那么工程图中的相应形状和尺寸也随之变更。只是其尺寸安放位置有时候要进行一些调整。

    本人在工作中愿意采用前一种方法。

w_hs1

5# 802210
1 y3 {$ n9 p& }0 L- k8 L
+ u- E+ M  \0 V, z多配置可以由系列零件设计表生成，也可以不用系列零件设计表直接生成。
