工程图折断线问题。

bluet · 发表于 2010-10-18 14:43:40

您需要登录才可以下载或查看，没有帐号？注册

x

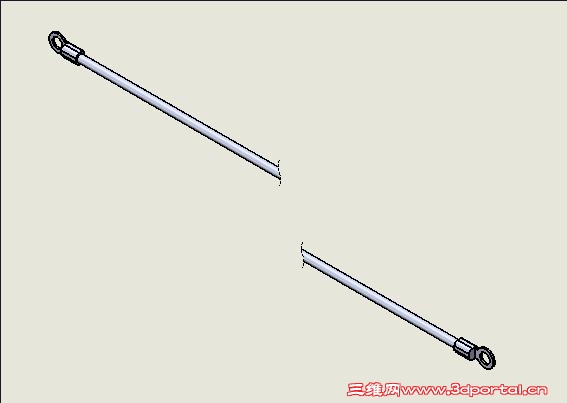

如图,天假折断线后，图形断开一段距离，工程图折断线是不是只能添加水平和竖直的？
这种情况怎么解决呢？

shubinf · 发表于 2010-10-18 15:06:54

碰到过，只能尝试其它视图方法表达。不知是否有人已解决了？

bluet · 发表于 2010-10-18 15:09:42

2# shubinf

我同事几个人还没有讨论出来。。

horseshoe · 发表于 2010-10-18 18:37:34

那叫零件的断开画法,讲点专业术语行不,水平和垂直的断开画法足够用的了

horseshoe · 发表于 2010-10-18 18:40:16

你应该检讨结构的问题,越简单越好

网前半点 · 发表于 2010-10-19 06:43:00

一者：楼主视图是否布局妥当？
再者：非要如此布局，可以考虑采用多配置出图（添加一个配置：在模型中就可把物件切断）；

营口制造 · 发表于 2010-10-19 15:32:33

提示: 作者被禁止或删除内容自动屏蔽

bluet · 发表于 2010-12-22 11:51:39

感谢各位的回答，刚出差两个月，没有来得及上论坛，这个问题已经过去了
我就是想要在工程图上表示一下部品的形象（我们公司有这个习惯），最后还是没有解决，只好按原来形象放上了，就是看着太占地方了
