请问前辈们，如何用三视图画出来？急。。。。。。

ban5590557 · 发表于 2010-10-11 01:08:45

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

总长是200，大径是200，小径是70，螺丝那是M10的，套那轴的直径是30。突出那块长40。谢谢大家。。。

ban5590557 · 发表于 2010-10-11 07:19:11

有人吗？？？？？？？？

625070723 · 发表于 2010-10-11 07:21:46

表达的这么紊乱，不懂……

dntj059810 · 发表于 2010-10-11 09:05:06

这么大的物件.螺丝是M10的?????
表达不清,缺少尺寸,最多画出锥体,及轴,锥体缺少厚度
可先画3D图,再返三视图.这样比较简单

sxlfr · 发表于 2010-10-11 10:37:55

楼主是这个东西吗？

liboloveg · 发表于 2010-10-11 10:44:28

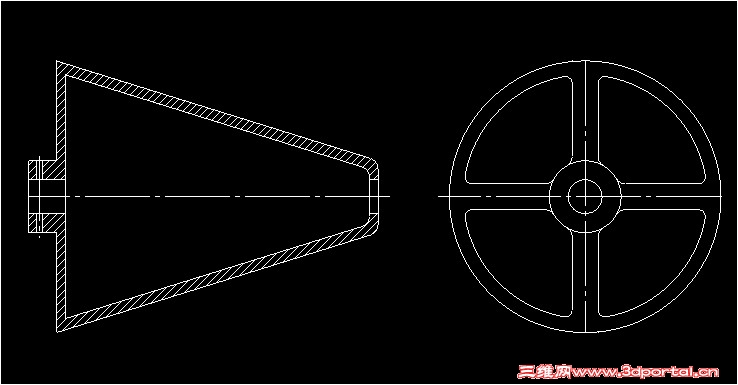

没太细画，大体的尺寸也都有，你提供的尺寸不全，不全的就随便给的。按照一体画的，感觉应该是个铸件。

TU.DWG (67.35 KB, 下载次数: 8)

ban5590557 · 发表于 2010-10-11 18:40:59

兄弟，你能提供下你在我那贴回复那个铸件的标注尺寸吗？qq：330808712 5# sxlfr

ban5590557 · 发表于 2010-10-11 18:43:41

4楼的兄弟，你能提供下你在我那贴回复那个铸件的标注尺寸吗？qq：330808712

spa_tie · 发表于 2010-10-16 13:17:30

楼主是这个东西吗？+ Z+ s$ x7 n+ N' @" G+ n6 |/ j1 w
17567108 h# h7 F1 j6 Z( p6 F4 ^
sxlfr 发表于 2010-10-11 10:37 http://www.3dportal.cn/discuz/images/common/back.gif

大致是这个样子的，楼主修改下就KO了
