QQ登录

只需一步,快速开始

登录 | 注册 | 找回密码

三维网

 找回密码
 注册

QQ登录

只需一步,快速开始

展开

通知

全站
11天前
查看: 2263|回复: 8
收起左侧

[求助] 请教适于海边气候环境工作的不锈钢材质

[复制链接]
发表于 2010-10-10 13:18:22 | 显示全部楼层 |阅读模式 来自: 中国湖北宜昌

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
设备需要在海边的盐雾含量较高的空气环境下工作,而且需要热处理后达到一定的强度要求。所以需要马氏体或珠光体不锈钢,耐盐蚀的材质,请问应该用什么材料的不锈钢为好?
发表于 2010-10-10 16:16:33 | 显示全部楼层 来自: 中国湖北十堰
使用316材质不锈钢,316材质能抵抗海水。
% n4 ~/ M/ t$ B1 F3 k* V4 N% b316性能简介:. A" K$ e) O* K1 z, Z8 S% e
  18Cr-12Ni-2.5Mo 因添加Mo,故其耐蚀性、耐大气腐蚀性和高温强度特别好,可在苛酷的条件下使用;加工硬化性优(无磁性)。 海水里用设备、化学、染料、造纸、草酸、肥料等生产设备;照像、食品工业& q6 U8 R$ ?/ _7 e  e
  、沿海地区设施、绳索、CD杆、螺栓、螺母。4 N4 R+ R) f, A* B  B7 h! n3 W& F
  316不锈钢化学成分' H5 V$ g/ c  a. ~
  C≤0.08
- r7 {2 M" r" j* e6 U( X7 d/ |  Si≤1.00; J4 A+ b) n' P! z2 V! A
  Mn≤2.002 q: I+ E' y" T
  P≤0.0351 m  t8 D6 v5 Q1 a
  S≤0.03( f0 U% }, H9 G* g( u! Q' U3 T
  Ni:10.0-14.0
, n( k* n: _$ h, q. k  Cr:16.0-18.5
9 ]+ }# V4 W" Z5 }/ h) d' }  Mo:2.0-3.0+ V* f; Y6 H2 o6 f# w2 w
  316不锈钢机械性质# [% B+ P7 K  i$ i
  抗拉强度(Mpa) 620 MIN& q# L$ d0 _/ p, A
  屈服强度(Mpa) 310 MIN8 @5 p' H# K2 a  N$ h, Q
  伸长率(%) 30 MIN9 J7 w" q( [7 T! z- x2 }, _
  面积缩减(%) 40 MIN
  M9 z$ a' U! a  316不锈钢的密度8.03 g/cm3
发表于 2010-10-10 16:32:05 | 显示全部楼层 来自: 中国浙江

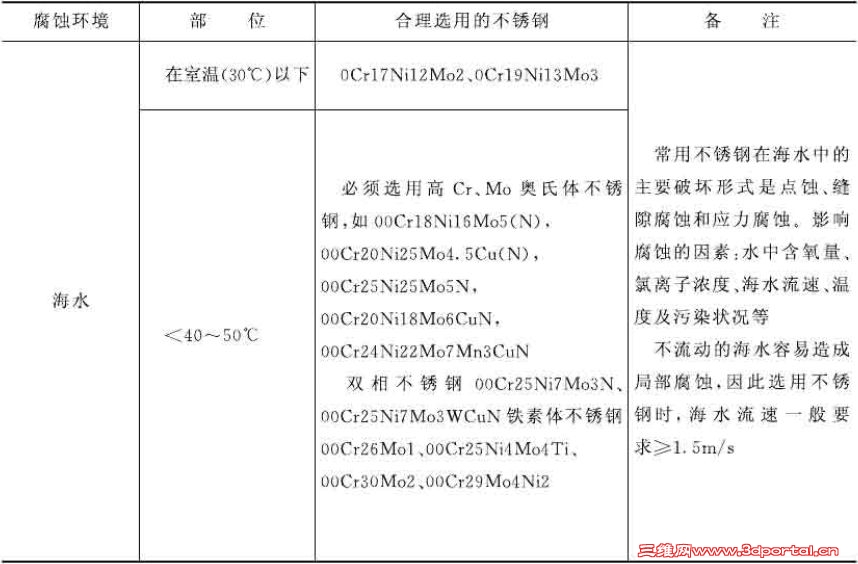

海边含Cl较多,容易发生点蚀,一般都采用含Mo的奥氏体不锈钢。最为常用的是316L。不知楼主要求达到多少强度?给你一个选材参考吧。 8 Y0 I; r& c3 l/ Y7 O3 O
 楼主| 发表于 2010-10-11 15:19:06 | 显示全部楼层 来自: 中国湖北宜昌
因为不是结构用,而是一个机械设备零件用的,所以热处理性能和加工性能要好,热处理后抗拉达到600MPa,屈服达到300MPa即可。另外还要易采购,便宜的。呵呵,多谢各位老大了。
- J+ {, i& K+ [9 F' k" P4 [% K. p上面说的18Cr12Ni2.5Mo好像在一般的手册上查不到这个牌号,不知道好不好采购材料啊?
发表于 2010-10-11 16:18:20 | 显示全部楼层 来自: 中国浙江
316属于奥氏体不锈钢,应用比较广,采购应该不难
发表于 2010-10-11 21:57:02 | 显示全部楼层 来自: 中国浙江嘉兴
建议采用316L,虽然价格相对304系列及306高一些,但是相对在这种环境下要耐用一些!
 楼主| 发表于 2010-10-12 08:21:17 | 显示全部楼层 来自: 中国湖北宜昌
请问316就是上面说的18Cr12Ni2.5Mo吗?316L的国标牌号是什么?奥氏体不锈钢似乎不能热处理提高强度吧?
发表于 2010-10-29 11:35:11 | 显示全部楼层 来自: 中国广东深圳
理论上讲,通用316L达不到你所要求的强度,如果要达到你的强度,可能要向钢厂定制,如果量不大的化估计很难,建议使用高N不锈钢以在不降低耐腐蚀性的前提下提高强度
发表于 2010-11-3 10:04:35 | 显示全部楼层 来自: 中国山西太原
7# yj9640 ' p: c/ [4 y: b9 q
316L相当于我国的00Cr17Ni14Mo2,相当于国际标准的ISO 19.19a。奥氏体不锈钢不能通过热处理的方法提高强度和硬度,只能通过冷作硬化的方法来提高强度和硬度。
发表回复
您需要登录后才可以回帖 登录 | 注册

本版积分规则


Licensed Copyright © 2016-2020 http://www.3dportal.cn/ All Rights Reserved 京 ICP备13008828号

小黑屋|手机版|Archiver|三维网 ( 京ICP备2023026364号-1 )

快速回复 返回顶部 返回列表
