如何标注圆角的交点?

yudw01 · 发表于 2010-9-19 18:45:11

您需要登录才可以下载或查看，没有帐号？注册

x

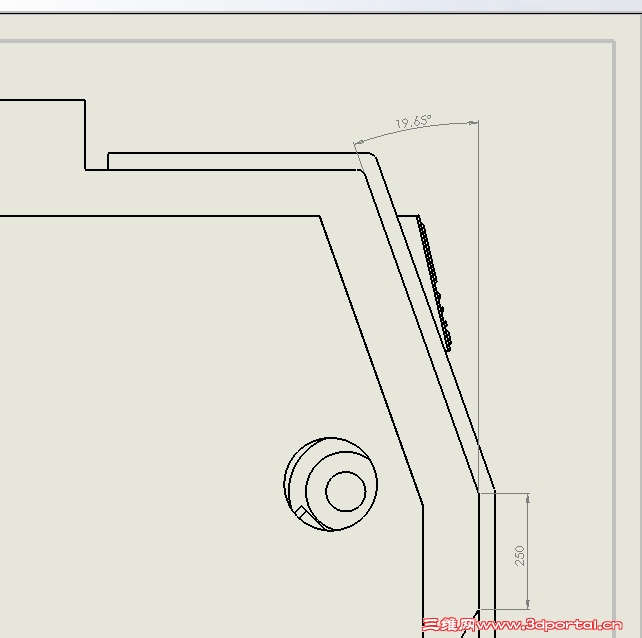

我是SolidWorks菜鸟,在标注一个平面到一个圆倒角的交点时,标注不上.请各位指教.如下图我想标注250长的那个面到顶面与前斜面相交处的水平距离.

yudw01 · 发表于 2010-9-19 20:00:27

各位大侠怎么就不帮下忙呢?我在线等啊

ntyanlei · 发表于 2010-9-19 20:05:57

2# yudw01
添加辅助结构线

feejoy · 发表于 2010-9-19 21:28:13

本帖最后由 feejoy 于 2010-9-19 21:29 编辑

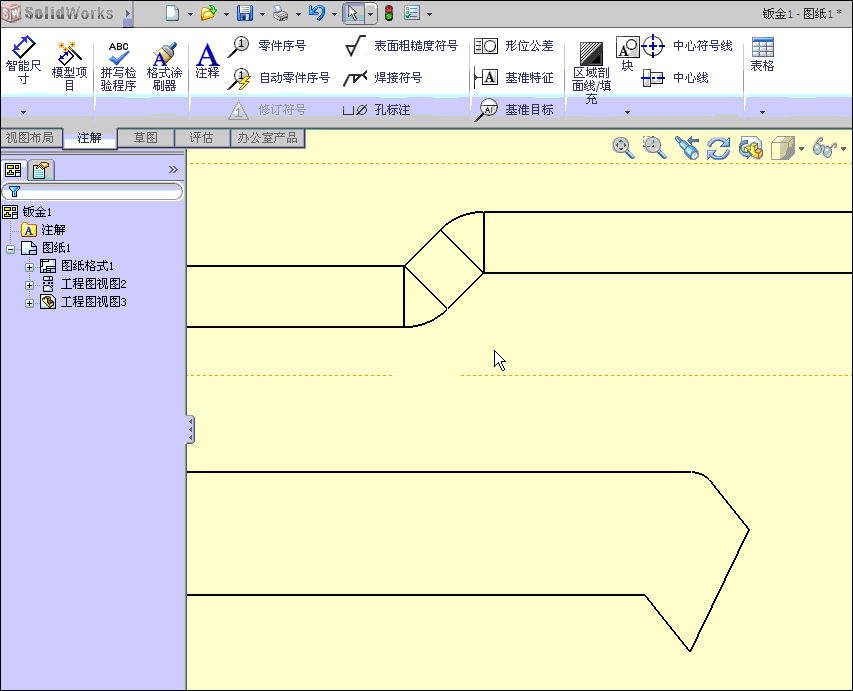

呵呵，是不是这样：

yudw01 · 发表于 2010-9-20 09:35:15

我要标的尺寸确实如4#feejoy的图所示意的那样,但这也太麻烦了吧.在proe里专门有一个标注交点的选项的,谢谢各位

loveelva0 · 发表于 2010-9-20 10:09:36

按住Ctrl选择两条边线，再用草图画点

ntyanlei · 发表于 2010-9-20 12:05:07

我没有使用过工程图下的捕捉功能，或许这就是楼主所说的“proe里专门有一个标注交点的选项”，应该有这功能的。

yudw01 · 发表于 2010-9-20 14:25:48

大家有没有更好更快的方法,如果每次都要像4#说的那样去绘制辅助结构线的话,那做钣金就完蛋了.因为钣金里面非90度的折弯,都必须这样标注的(数控折弯机的系统支持这种标注方法)

xfange · 发表于 2010-9-20 19:37:06

6楼给出了最快的方法
咋不给加分呢

4楼的对是对
不过太费时费力了

楼主没事去看这个http://www.3dportal.cn/discuz/viewthread.php?tid=4246&extra=page=1&orderby=dateline

dignity · 发表于 2010-9-20 19:39:49

sw尺寸选项中有专门的交点选项

linux1234 · 发表于 2010-9-20 19:57:29

4楼方法是凑合,6楼方法是正解

CAOJT · 发表于 2010-9-22 01:00:45

先按住ctrl选择两条线，在按一下点工具就可以！

erjsi · 发表于 2010-11-1 13:24:08

绘出点后，是不是还要做两条交线啊

杀苏 · 发表于 2011-11-5 12:06:41

13# erjsi

在选项里--文档属性-虚拟交点要什么样式自己选

小辈 · 发表于 2011-11-8 13:41:07

六楼支持、、、、

cncqflq · 发表于 2011-11-8 14:57:55

直接点某点到这个圆弧的中心点代替你那种标注法，也算办法之一。

xq你大爷 · 发表于 2013-5-4 09:31:04

先按住ctrl选择两条线，在按一下点工具就可以

walkinheaven · 发表于 2013-5-6 15:43:35

利用虚拟交点

qinhui68 · 发表于 2013-5-6 17:08:22

支持六楼

hcxxx901127 · 发表于 2015-4-29 12:44:13

loveelva0 发表于 2010-9-20 10:09 static/image/common/back.gif, w; s) |& t- j: `% y5 q' p
按住Ctrl选择两条边线，再用草图画点

边线可以这么搞，中心线好像不行。试过没？？
