[求助] 有更新 TEST-STEVEN等各路大侠进来看看

[复制链接]
发表于 2010-9-8 11:07:37 | 显示全部楼层 |阅读模式 来自: 中国浙江温州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 xiexie24 于 2010-9-11 13:08 编辑 & [$ J) S+ c( W$ D( }
- ]5 l/ x. U* a" }5 q/ h
如图,使用Man.routing/Move spl pnt指令对线缆位置进行编辑时,无法选定所要编辑的Curve.或者直接点选线缆,编辑的结果只是曲线变换了位置,线缆没有变位置,疑惑中,大侠指教啊!!另外,再请问,如何才能在Libraries里面添加接线端子呢?请大侠帮帮小弟!
发表于 2010-9-9 09:58:08 | 显示全部楼层 来自: 新加坡
其实,线缆的真正属性记录在3D CURVE线,! E1 A% E. \7 r
所以你的操作时没有问题的,
' y% n5 |: j9 R/ C( E% E( @9 ?# D编辑的结果只是曲线变换位置,线缆没有变位置,曲线变后,可以通过一个命令重生电缆线,
) b* O- q# }, q: X! K. q# Z通过倒数第三个菜单VISUALIZATION的RECREATE命令,就可以对电缆重新产生。
8 U3 W* ^: ^- p0 z
" ]- F( G& e, @2 E关于添加端子的方法,最后的一个帮助菜单里有一个例题是将怎么定义的,你 去看看吧
 楼主| 发表于 2010-9-10 09:25:07 | 显示全部楼层 来自: 中国浙江温州
好久不见,TEST-STEVEN大侠。
 楼主| 发表于 2010-9-10 09:32:59 | 显示全部楼层 来自: 中国浙江温州
RECREATE之后提示NO CABLING OBJECTS WERE FOUND...这是怎么回事啊?
发表于 2010-9-10 11:22:55 | 显示全部楼层 来自: 新加坡
在建立CALBEL的时候最开始会建立一个组件,或者选择一个组件作为你工作的包,首先确认你是否选择,
1 b/ X  o1 g) n' C8 l' [/ l. S如果出现这样的提示,出现的建立的CABLE的3D 曲线,属性丢失,或者其他什么原因,造成无法识别。
  N7 S$ f1 ]0 u: a# w* C0 E9 V. G4 @/ v
不过关于你前面提高的命令的运用,你可以测试,先新建立一条样条的CABLE,然后改变样条线,再用我说的命令选择修改后的3D CABLE曲线,看是否实体会自动改变就知道了。
 楼主| 发表于 2010-9-11 12:46:06 | 显示全部楼层 来自: 中国浙江温州
本帖最后由 xiexie24 于 2010-9-11 12:59 编辑 " u/ C2 Z" ?* b7 \" Y# m7 E; y

. F- U4 |% a8 u5 E9 q4 e) J呵呵,,是的,我重新建立的CABLE,更改样条再Recreate之后又效。上面的截图是在论坛下载的PKG。
/ Z7 g2 m4 q$ G: I2 aTEST-STEVEN大侠。小弟这还有两个最近练习的时候遇到的问题,还恳请你百忙之中抽空帮我解答:

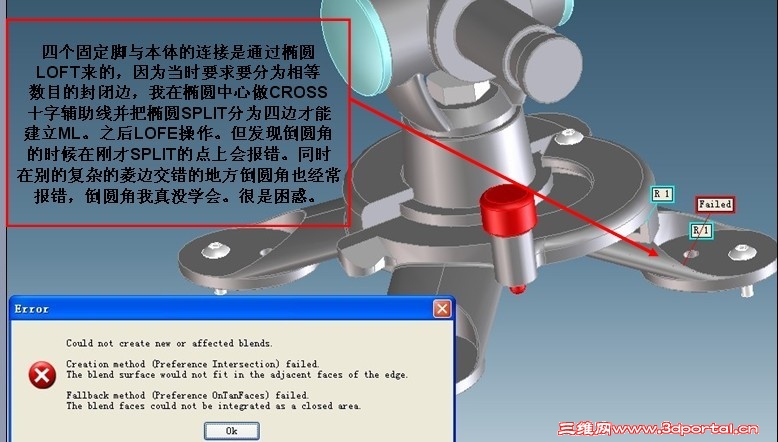

/ @/ n' S  P- {1/ 锐利边的倒角之后提示FAILD。这是一个显示器支架的零件,您看图。3 u' i+ z. ~5 }1 w

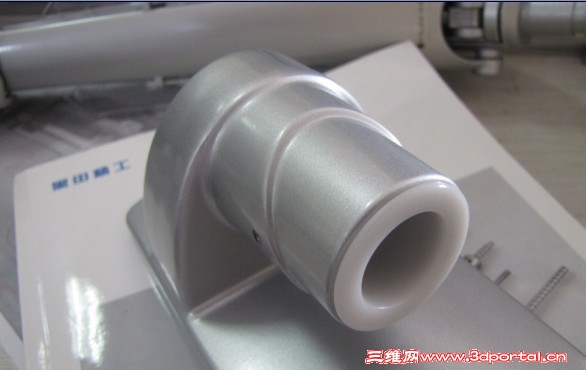

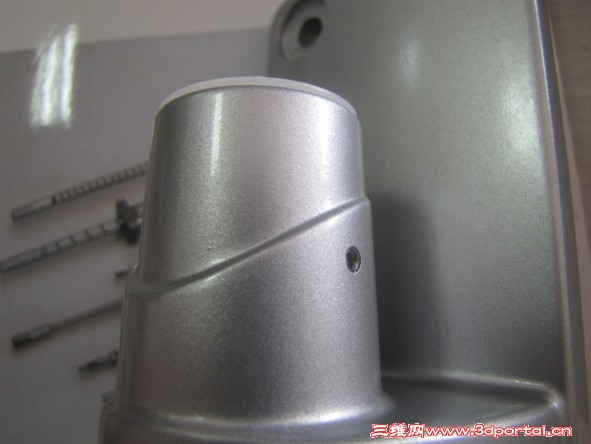

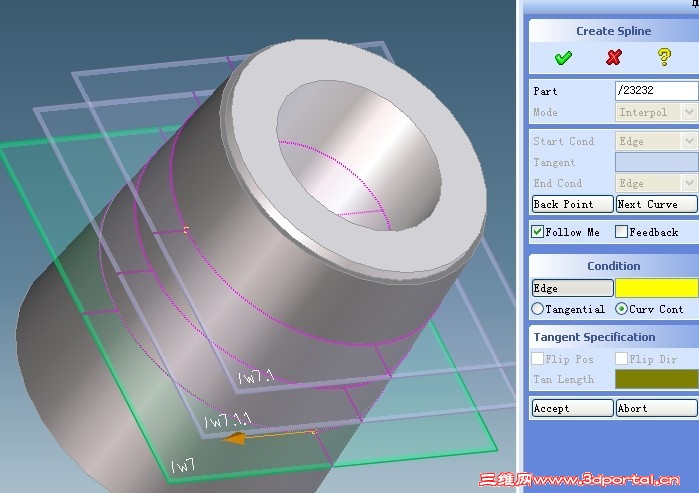

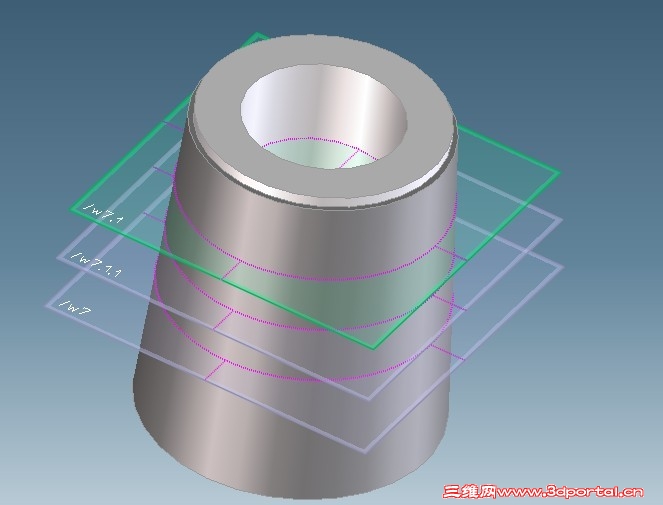

2/我要做如图所示的一个零件,怎么画SPLINE,使得SPLINE与曲面外表面相切又能在下图所示的三个WP的节点上。。哎,不知道我又没说清楚我的意思。。貌似要用到CONVERT命令和SPLINE命令,,只是SPLINE起始条件、终止条件和曲线最终的封闭上我屡屡失败 。。请TEST-STEVEN给小弟指点。。。。先谢谢您了!!!
发表于 2010-9-12 16:32:24 | 显示全部楼层 来自: 中国上海
1/ 锐利边的倒角之后提示FAILD。这是一个显示器支架的零件,您看图
, k  q5 ~# i/ v倒圆角失败,一般可能是某一个位置放不小这个大的圆角,所以造成整个的失败,,有的时候通过过切选项可以解决(倒圆角的时候,有个圆角ROLLOVER的控制选项,你调节一下,看有效果没),有的是的却不能倒出,,你可以试着,用SECTION把这段要倒圆角位置的零件分割成几个零件,再分别倒,缩小问题,点,找出的却无法完成圆角的地方,具体原因,还是在实际的零件。有的时候的却是你建立的模型在这个地方无法建立圆角的,可能要改善模型,或者用面来接顺,等等处理方法。$ V& `2 K2 n& G& ~# y1 d8 @# ?. K
6 h- _, c. c% g6 Y# m0 ?9 Y) K) m% f9 T
2,这个零件建立,应该不难,就是两个不同大小的锥面台阶处接顺就好了。台阶位置切出来后,你可以用BRIDGE桥接命令看能不能建立顺且的面,如果你要用SKIN来建立这个过度面,就需要建立SPLINE线,你可以打断要建立顺切的面的边成四份,就有四个对应的端点,然后通过端点建立样条线,选择与面相切的方式建立。这个很难通过文字表达清楚,你自己还的多试试才行。
 楼主| 发表于 2010-9-14 13:00:06 | 显示全部楼层 来自: 中国浙江温州
谢谢TEXT-STEVEN大侠,不过我还没实验,明天我要回趟老家,我要做爸爸了
发表于 2010-9-15 08:32:57 | 显示全部楼层 来自: 新加坡
呵呵,恭喜恭喜
