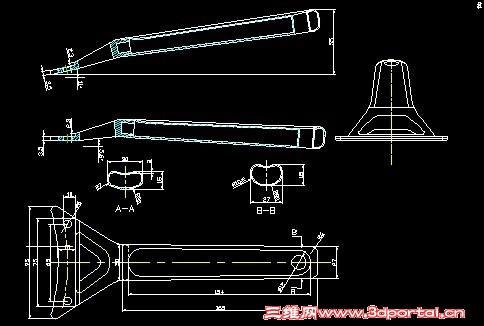

这个图怎么画?高手帮我看看,谢谢!

xiejing_2006 · 发表于 2010-8-23 10:04:06

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

手柄.rar (42.7 KB, 下载次数: 58)

未济 · 发表于 2010-8-23 10:24:26

有什么难点啊，好象很简单啊

xiejing_2006 · 发表于 2010-8-23 11:14:42

你是高手,帮我画画好吗?我是菜鸟,不会呀

xiejing_2006 · 发表于 2010-8-23 14:47:53

有人会画这个吗?画出来才是高手,!!!!

enemyshoot · 发表于 2010-8-23 15:05:13

提示: 作者被禁止或删除内容自动屏蔽

xiejing_2006 · 发表于 2010-8-23 16:36:50

晕,有DWG文件啊

beyond20058 · 发表于 2010-8-24 08:58:09

靠能画这个也叫高手，高手！！！！！！！

chaoqun9452 · 发表于 2010-8-24 11:15:18

本帖最后由 chaoqun9452 于 2010-8-24 11:17 编辑

楼主，你的CAD图好像还没有全。。还要多加几个尺寸的。。我画的时候有几个尺寸不明确。。.
再说。。你这个图貌似就是从三维转过来的（有圆角的痕迹）。。。你是不是拷贝别个的二维，再转三维啊。。。

solen26 · 发表于 2010-8-24 11:53:49

好像是削果皮的刨子

xiejing_2006 · 发表于 2010-8-24 12:49:10

晕,这是一个锅炉的设备,看来没有一个高手能画出来的

qwerabcd · 发表于 2010-8-24 19:58:19

楼主，你的CAD图好像还没有全。。还要多加几个尺寸的。。我画的时候有几个尺寸不明确。。. t! c1 r6 U/ Z7 l& \6 ]# O+ }7 w
再说。。你这个图貌似就是从三维转过来的（有圆角的痕迹）。。。你是不是拷贝别个的二维，再转三维啊。。。
: m9 ~& ]9 ]/ U* n! g3 r; z' tchaoqun9452 发表于 2010-8-24 11:15 http://www.3dportal.cn/discuz/images/common/back.gif

没错，缺尺寸。无法绘制。

qwerabcd · 发表于 2010-8-24 21:26:05

画了一画，缺尺寸。

xiejing_2006 · 发表于 2010-8-26 10:09:40

晕,这画得什么东东呀,画的只是剖面

dreamlotus1 · 发表于 2010-8-29 12:04:08

尺寸不全，不过可以大概建模！！

dreamlotus1 · 发表于 2010-8-29 13:10:54

楼主的图纸有问题！左3图根本就和右1图不是一个东西！

dreamlotus1 · 发表于 2010-8-29 19:56:31

画了半天，不知道这是什么！！！！

xiejing_2006 · 发表于 2010-8-30 11:53:06

就是这个东西,能否把源文件发上来,谢谢了!

dreamlotus1 · 发表于 2010-8-30 22:14:06

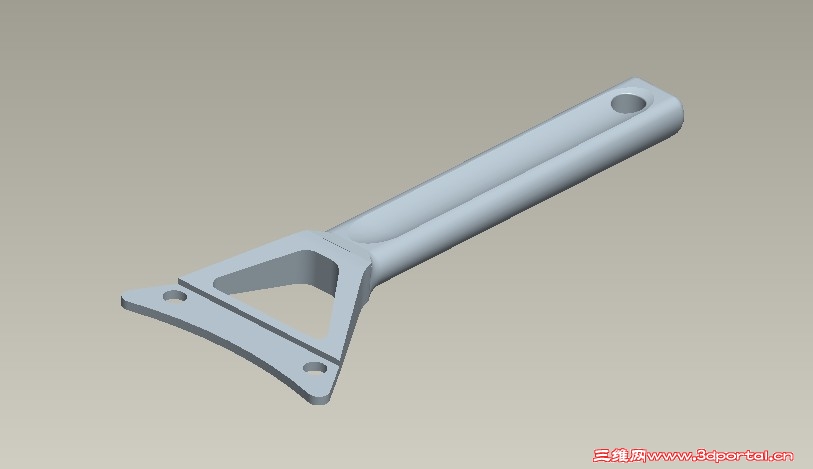

我也是估计着画的，尺寸很多都不准，希望这个草图能帮到你，希望在论坛里过得愉快！！

as16520a · 发表于 2010-9-9 16:02:47

画的还不错！
