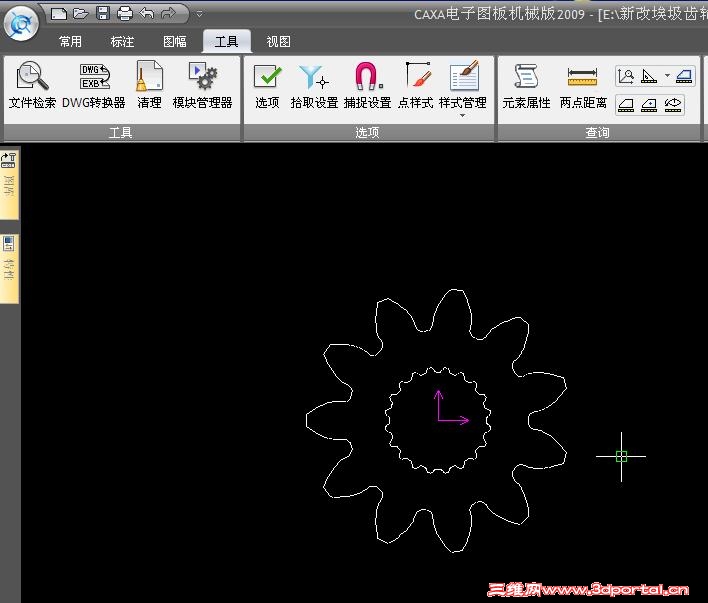

第一幅图是用CAXA电子图板做的齿轮二维图

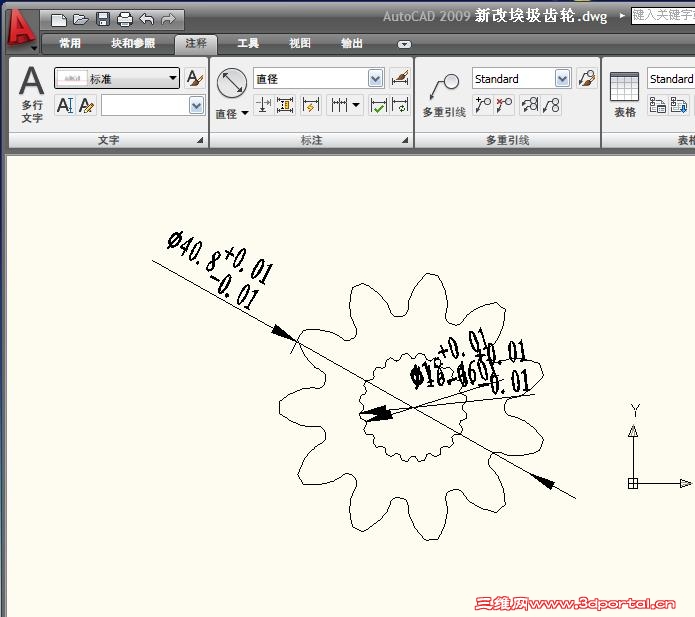

第二幅图是我转换成DWG格式文件。

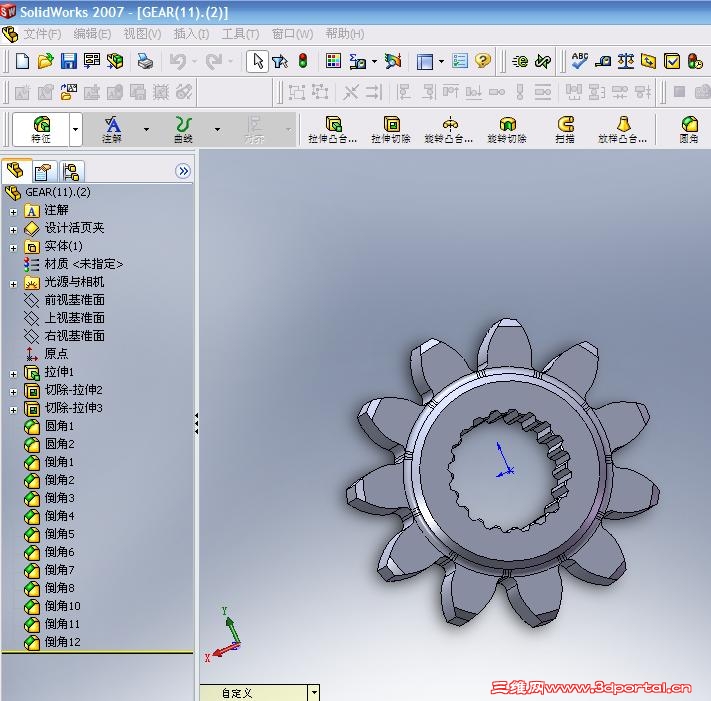

第三幅是我进入Solidworks拉抻操作后的齿轮实体图
今天我发现，用09版CAXA做齿轮二维图到Solidworks中打开后草图尺寸正好扩大了十倍！0 }) ]. R# I1 ~' V. b+ W
第一幅是我作CAXA2009版做齿轮二维图：4 M. G f" I5 l; U+ X/ }
第二幅是我转换成DWG格式文件：; k1 z) r* F5 H& g0 O# E# n* m* q8 j
第三幅是我用Solidworks打开并进行拉抻等操作，齿轮实体终于做出来了。
P& F6 i! I) B当我进行实体装配时，发现我做的这个齿轮的尺寸刚好是我原先6 p8 Z" O6 B1 a, `
用CAXA所做的草图尺寸的十倍，原来齿轮的内花键孔的小径是4 R i/ @3 g: D) ^5 L$ |* c6 I
15，做成实体后内花键孔就成150，原来齿轮的齿顶圆是40.8
* v2 Y7 q: r8 m) y% N" O的，经我拉抻操作后变成408。晕死！; g& Y1 `8 d/ E# r
不知是什么原因造成？( I. q, v4 d2 c1 [) S
不知论坛上的大侠们有没有遇到这样的事，如果遇到的话，又是
( S C/ ?7 o. S: }' b" s是用什么方法解决的，盼回复！！！ |
