[视频教程] solidworks钣金展开图出工程图

[复制链接]
发表于 2010-7-10 08:12:46 | 显示全部楼层 |阅读模式 来自: 中国浙江杭州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 weiping365 于 2010-7-10 09:30 编辑 3 M: R  P7 ?2 r- Y4 E$ E
$ L0 L- J/ @( i' n+ F
钣金展开图出工程图时怎么都变成展开图了,怎么才可以让一个钣金零件在三视图中既有展开图又有原始零件图?谢谢!
" W1 @1 o9 P8 a5 \9 p  K( f! G; q$ Z" y" Q2 [* X, |# Z: U
http://file:///D:/Program%20Files/Tencent/QQ/Users/21984720/Image/(RQ0I3_V1@Q6%3EK$~50V1S.jpg
发表于 2010-7-11 17:15:31 | 显示全部楼层 来自: 中国福建厦门
本帖最后由 feejoy 于 2010-7-11 17:20 编辑
) b  W& ?7 p  U9 \5 r7 ~* u& S! @' J, w! K; U0 n

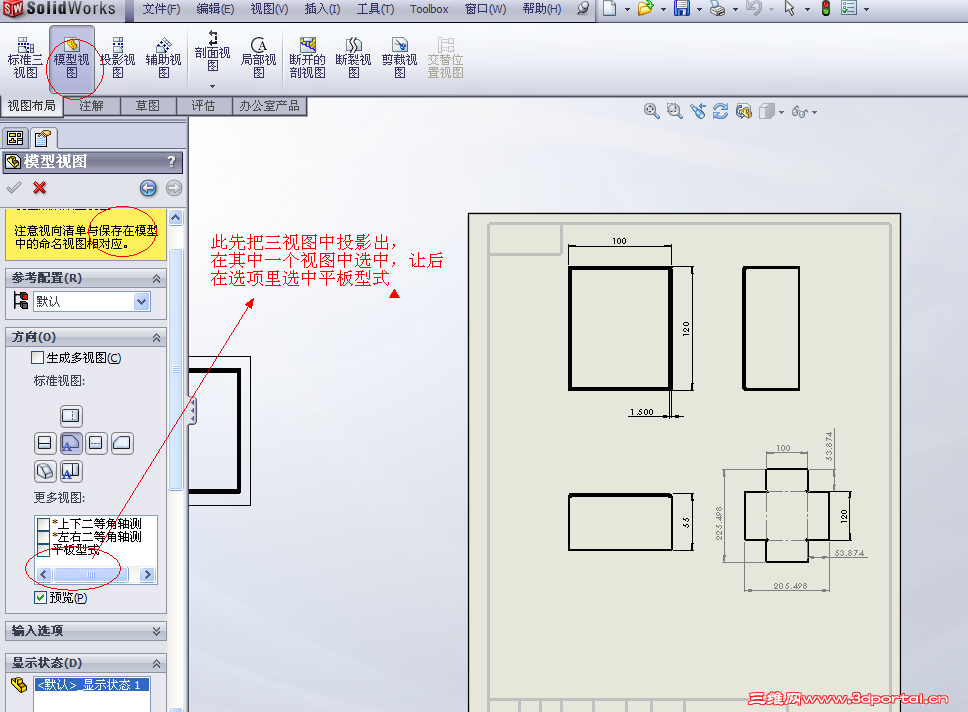

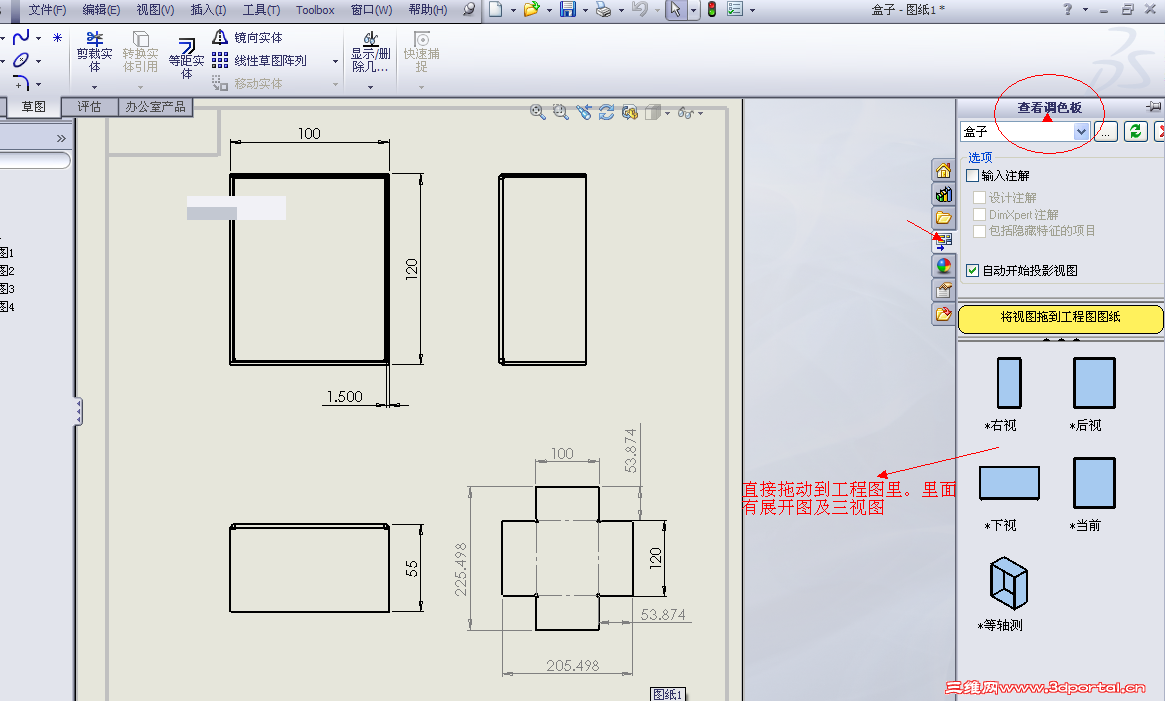

看看这里,可以在左边选项里操作也可以在插入工程视图中,如下:插入工程视图 3.png 选项里: 4.png
 楼主| 发表于 2010-7-12 09:07:40 | 显示全部楼层 来自: 中国浙江杭州
哦,明白了,谢谢feejoy!
