关于工程图与零件参考关联的问题，请各位高手进，特别请danilso大师进，谢谢

mzt1984627 · 发表于 2010-7-2 14:00:12

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

[localimg=180,54]1[/localimg]具体是这样的，我在设计时，有时会遇到同一个零件会用在不同的地方，所以我一般会把零件和工程图直接复制过去，然后在复制的零件上作少许改动，然后出工程图。大部分的复制的零件改动后，由于关联会直接在复制过去的工程图上反映出来。但我最近遇到一些复制的零件改动后，工程图不会反映。我观察后发现此工程图的关联还在我的源文件上。我想了个办法，打开复制过去的工程图时，我选择参考选项，将路径改到我复制过去的零件上，这样打开后，零件上的改动确实反映在工程图上了。但是，只要我将复制过去的工程图和零件关闭后，再打开工程图，又会关联到源文件了。这是怎么回事呢？
举例说下：

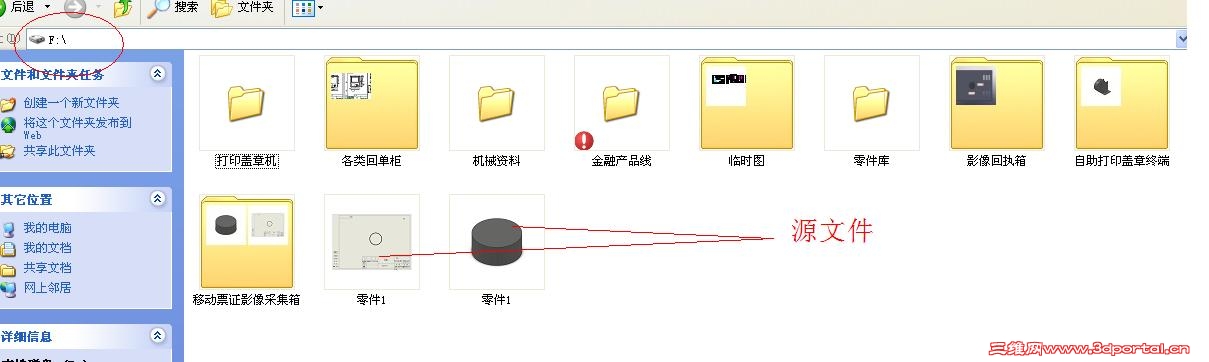

第一步：我在F盘画了零件1，然后出工程图保存为零件1（零件1就是画了一个圆台）

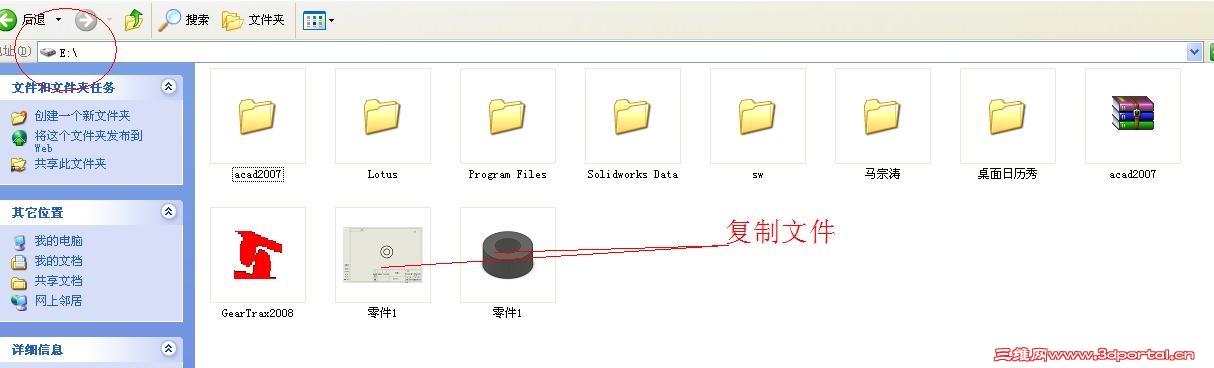

第二步：我将零件1的零件和工程图全部复制到E盘，然后再复制的零件上改动（在零件1上画了一个圆孔）

这时，我打开E盘的工程图则看不到那个圆孔了，因为，实际上E盘的工程图是关联到F盘的零件上的，所以，

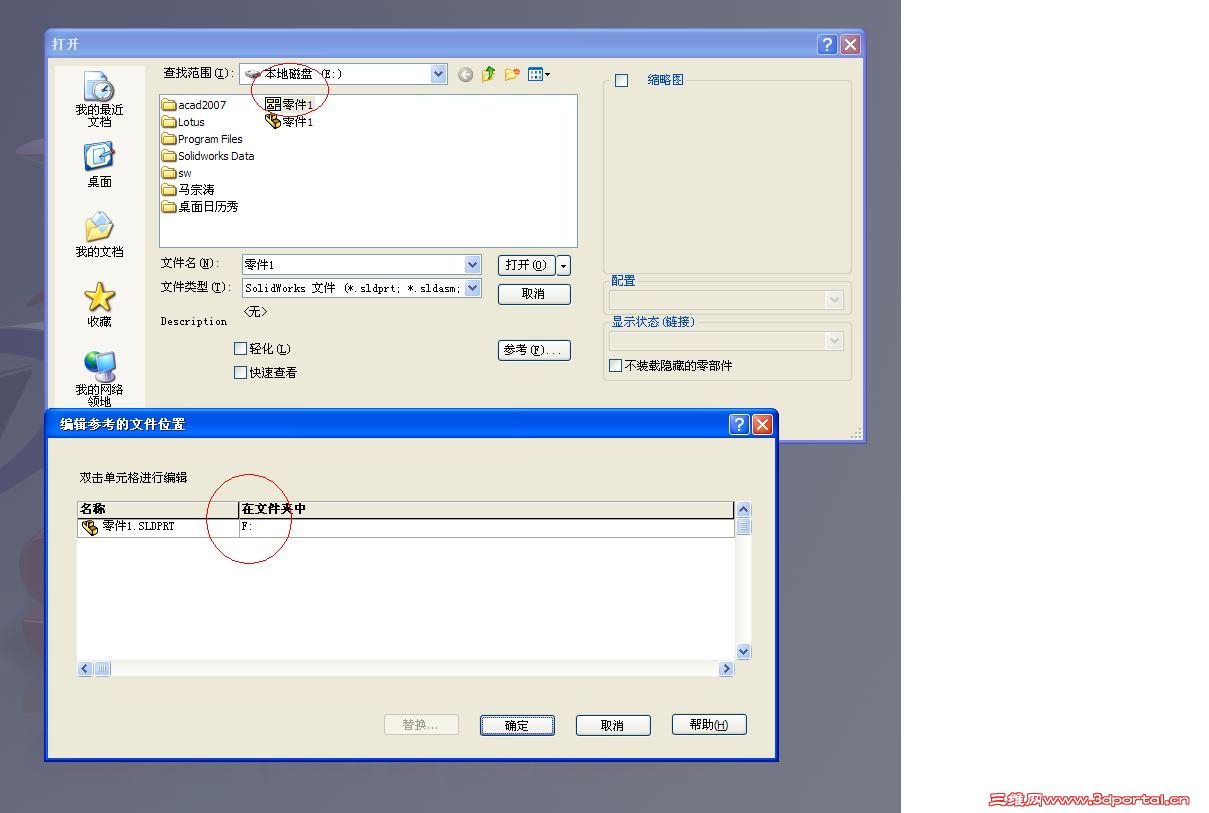

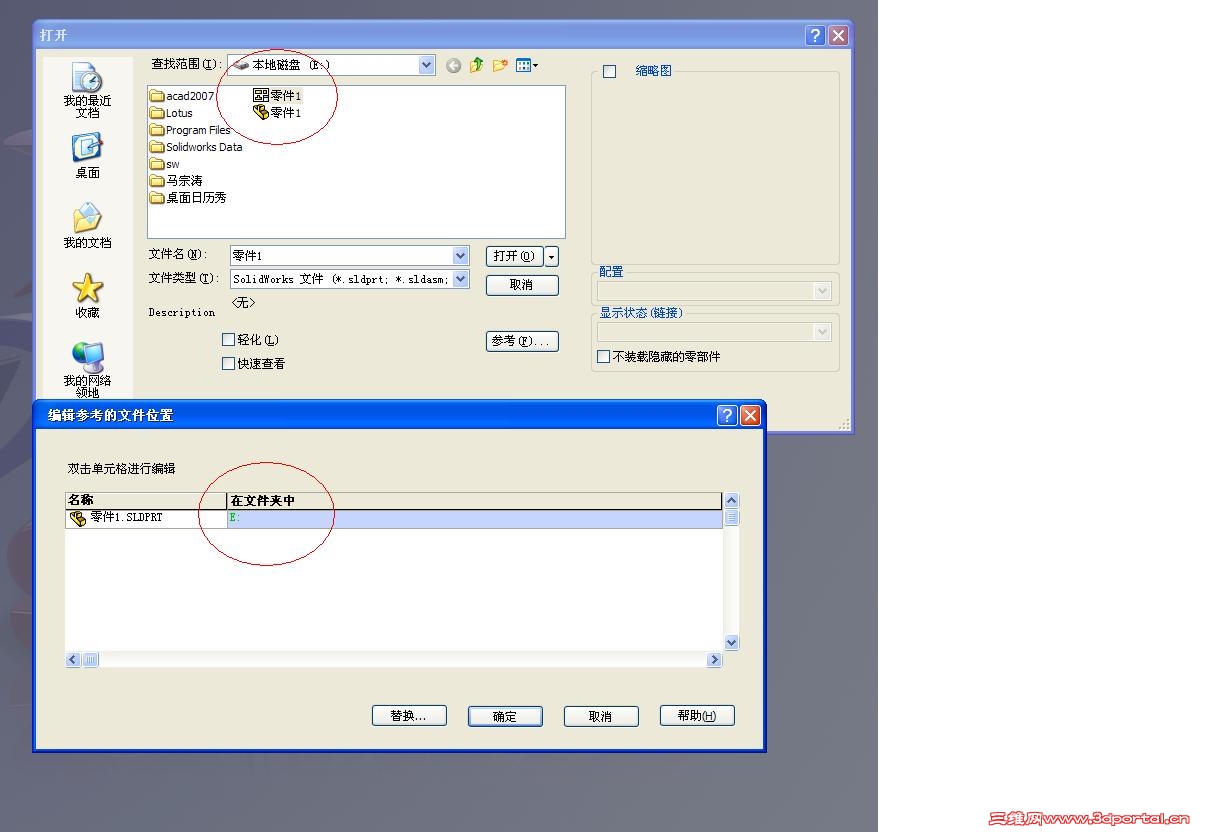

我第三步：打开E盘的工程图时，选择参考，可以看见此时工程图的关联实际在F盘，将之替换为E盘，打开后，圆孔可以看见了（如下图）

但是最后的问题来了，我将这个工程图保存后，关闭，当我再次打开工程图时，圆孔又不见了，也就是说，关联又回到F盘去了
以上就是问题，请高手解答，谢谢

mzt1984627 · 发表于 2010-7-2 14:15:24

没人啊？呵呵，上班了，先到生产去处理下事，高手们，快来看看吧，等你们哦（借用一句不知道出处的话:我看好你们哦，呵呵，玩笑，玩笑）

loveelva0 · 发表于 2010-7-2 14:29:18

遇到这种改不过来的情况，偶宁愿把文件删了重新出图
切记复制文件别直接复制，右键打包或者用SolidWorks Explorer就绝对不会出错
PS：那句话是《武林外传》里邢捕头的名言

mzt1984627 · 发表于 2010-7-2 15:05:37

楼上说的我用了的，你可以试衣下哈，这二个复制过去的零件和工程图，你改零件，工程图还是不会反映出来哈

mzt1984627 · 发表于 2010-7-2 15:11:16

不管是打包还是SW EXploer复制过去的文件，你改零件，工程图还是不会反映的

营口制造 · 发表于 2010-7-3 09:44:34

提示: 作者被禁止或删除内容自动屏蔽

lyh020209 · 发表于 2010-7-3 09:59:36

不要用普通的复制，而是使用sw的另存为方式存到你指定的文件夹就可以了，注意不要复选“另存备份档”，这样就会一直关联着，试试看吧

hcjjkl1 · 发表于 2010-7-3 10:07:34

点打开选择参考！！这样就直接关联了！！

5福临门 · 发表于 2010-7-3 11:05:22

做成系列零件设计表吧，

mzt1984627 · 发表于 2010-7-3 15:15:46

不要用普通的复制，而是使用sw的另存为方式存到你指定的文件夹就可以了，注意不要复选“另存备份档”，这样就会一直关联着，试试看吧$ p& v" G4 P( B
lyh020209 发表于 2010-7-3 09:59 http://www.3dportal.cn/discuz/images/common/back.gif

我来求助这个问题的原因主要是因为，我设计时，很需要时间，另存为太耗时间了，我设计一款产品时有可能有7到8款延伸产品，，一款产品的图纸大概200到300张左右，直接复制比较节约时间，全部另存为的话，我时间受不了

mzt1984627 · 发表于 2010-7-3 15:17:02

点打开选择参考！！这样就直接关联了！！
9 @ T- _7 {" k, Z, o% S" Jhcjjkl1 发表于 2010-7-3 10:07 http://www.3dportal.cn/discuz/images/common/back.gif

兄弟，你肯定没认真看我的问题，我说的就是参考的问题啊

mzt1984627 · 发表于 2010-7-3 15:22:00

做成系列零件设计表吧，4 R( }9 @, k! ~; q! e$ i) x. S( Q) t
5福临门发表于 2010-7-3 11:05 http://www.3dportal.cn/discuz/images/common/back.gif

这个在这不适用吧，和我的问题关系不大吧？

mzt1984627 · 发表于 2010-7-3 15:26:57

做成系列零件设计表吧，
! T _1 o; `8 ~) U5福临门发表于 2010-7-3 11:05 http://www.3dportal.cn/discuz/images/common/back.gif

我主要是做非标自动化设备设计，很多零件改动非常大，而且有可能改动零件很多，有可能添加零件，有可能删除等等。楼上的兄弟的方法应该是适合比较固定的产品的改动吧。

mzt1984627 · 发表于 2010-7-5 10:02:35

完全没人回答这个问题了？高手些呢？

loveelva0 · 发表于 2010-7-5 10:26:18

那就：文件——查找相关文件——复制文件（记得勾选包括工程图）

LZ是每个零件都有那样的情况吗？还是单个零件的问题？
要知道有时候软件是会秀逗的。。。

lyh020209 · 发表于 2010-7-5 10:55:39

本帖最后由 lyh020209 于 2010-7-5 11:02 编辑

我来求助这个问题的原因主要是因为，我设计时，很需要时间，另存为太耗时间了，我设计一款产品时有可能有7到8款延伸产品，，一款产品的图纸大概200到300张左右，直接复制比较节约时间，全部另存为的话，我时间受不 .... _" k. x) `% }# b$ x+ R( _! z1 y
mzt1984627 发表于 2010-7-3 15:15 http://www.3dportal.cn/discuz/images/common/back.gif

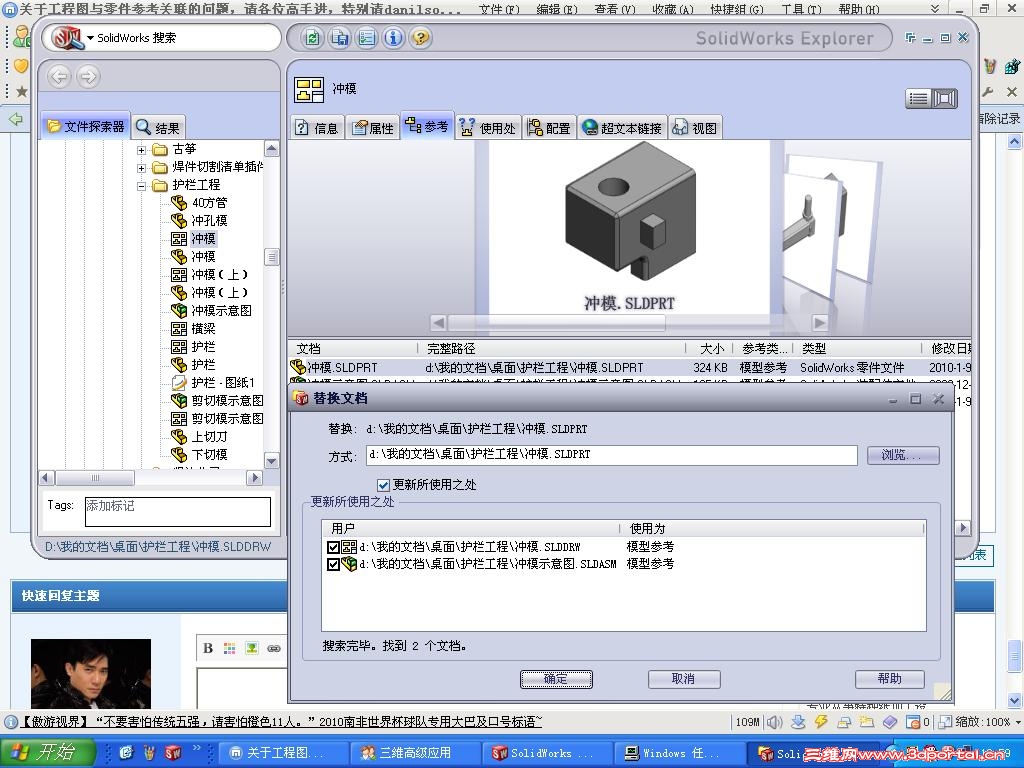

我完全明白你的意思了，你只需要这样做：把零件和对应的工程图复制到目标文件夹，然后使用sw explorer工具对工程图进行操作，将参考零件指定为复制过来的这个零件，保存后，此工程图就永久参考到这个零件了，而不会在下次打开后又回到原零件上去关联
通常（至少我的是这样的），像你现在这样，在打开工程图时修改关联路径只能在当时有效，无法做到永久性
希望能解决你的问题。

loveelva0 · 发表于 2010-7-5 11:00:11

有时会遇到同一个零件会用在不同的地方，所以我一般会把零件和工程图直接复制过去，然后在复制的零件上作少许改动，然后出工程图
- Z7 Z* x9 h; e: o% bmzt1984627 发表于 2010-7-2 14:00 http://www.3dportal.cn/discuz/images/common/back.gif

问题可能出在这里，没有改文件名
同名的不同文件打开铁定乱套

danilso · 发表于 2010-7-5 11:55:24

16樓因該是很好的方法不妨試一下,且改過的圖如果沒改名稱萬一開錯會亂了套.

33453866 · 发表于 2010-7-5 12:35:35

我也经常碰到同楼主一样的问题，我都是把文件夹复制了，在改下文件夹名字，内部文件名则不改，虽然不是很好办法，但是只要注意作图打开文件夹是否正确，不然工程图与零件就乱了。

大鹿 · 发表于 2010-7-6 00:35:16

關掉选项-外部参考引用-为外部参考引用查找文件位置
那就萬事大吉啦
