关于铁碳合金相图的AC3和AC1

wmsd

各位大侠，关于铁碳合金相图的AC3和AC1，可以详细讲解一下吗。

/ Q% b8 h% X7 x5 K; s, t另外，正火和退火的加热温度是否差不多。都是相变线以上30～50度，仅仅是冷却方式不同而已。

感谢回复。

wwjxgz

* L5 ^' B9 Z9 f% n4 [& s正火必须加热到Ac3或Accm以上30～50度，一般采用空冷，根据情况也可以采用风冷、水雾冷却等强制冷却措施。
钢的退火工艺种类很多，按加热温度可分为两大类：临界温度以上的退火（相变重结晶退火），包括完全退火、不完全退火、晶粒粗化退火、均匀化退火和球化退火等；临界温度以下的退火，包括软化退火、再结晶退火及去应力退火等。按冷却方式可分为连续冷却退火、等温退火及临界区快速冷却而后缓慢冷却的退火等。
3 r; C$ K$ ^% \5 B正火与退火相似，区别在于前者加热温度较高、冷速较快，所得组织较大地偏离平衡状态等等。

qilupzh

Ac1、Ac3、Accm为钢加热时的实际转变温度，Ar1、Ar3、Arcm为钢冷却时的实际转变温度。
, N7 i2 H* c) Q5 d; @8 I5 {　　钢的实际临界点含义
　　加热时：
3 A; ]8 ]; Q3 H4 f　　Ac1 P→γ；
" Q. _1 r1 S2 p9 S# x7 F( C( H9 f　　Ac3 α完全→γ；
　　Accm Fe3CⅡ完全→γ；
9 k1 Z! b7 `$ T/ b4 a/ |" Q　　冷却时：
- D1 a3 G" r' R0 Q  j　　Ar1 γ→P；
) v: U  J5 x0 C　　Ar3 γ开始→α；
　　Arcm γ开始析出Fe3CⅡ；
" |' B" E4 N( Y6 u2 p0 `9 Y' R' w! U$ J8 P　　1)A1、A3、Acm点都是平衡临界点，都是新相与旧相自由能相等的温度。实际转变过程不可能在平衡临界点进行。加热转变只有在平衡临界点以上才能进行，同理，冷却转变只有在平衡临界点以下才能进行。所以，实际的加热转变点和冷却转变点都偏离平衡临界点。而且，加热和冷却的速度越大，其偏离也越大。为了区别于平衡临界点，通常将加热转变点标以“c”，冷却转变点标以“r”。

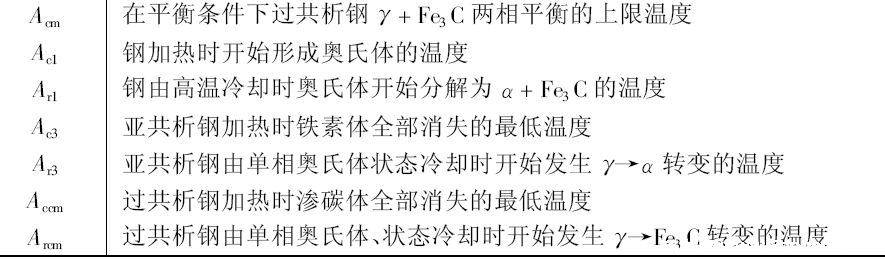

$ y, @; U* n9 ?- t, }　　2)Ac1：加热时珠光体向奥氏体转变的开始温度；Ar1：冷却时奥氏体向珠光体转变的开始温度；Ac3：加热时游离铁素体全部转变为奥氏体终了温度；Ar3：冷却时奥氏体开始析出游离铁素体的温度；Accm：加热时二次渗碳体全部溶入奥氏体的终了温度；Arcm：冷却时奥氏体开始析出二次渗碳体的温度。
　　另：A2 铁的居里温度

nel1982

正火和退火主要区别：正火的冷却速度比退火的冷却速度快.使用效果不同，在渗碳处理以后，正火能消除网状渗碳体，退火则不能.对含碳量在o．25X以下的钢， 正火后可提高硬度，改善切削加工性能，退火却做不到。正火的周期短，操作方便；退火的周期长，操作较麻烦(指需要控制一定的冷却速度)；最后正火与退火两者的目的截然不同。
