请教个草图问题

yuanmf · 发表于 2010-6-8 15:06:28

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本人初学，在练习过程中，碰到一个草图的几何关系搞不明白！
原文件见附件，我搞不懂的地方是，切除拉伸３中的草图８，其中的两个交叉点０和交叉点１的几何关系是如何定的，我怎么都找不到点是那个，如果像交叉点２是自己添加的那又好象不是！所以怎么都画不出来！
请教各位高手，此处是如何搞的！
先谢谢了！

licisen · 发表于 2010-6-8 15:14:48

不对呀，你是三维经理，怎么会是初学呢？不太可能啊，超高手了哦

licisen · 发表于 2010-6-8 15:25:04

两条线延长相交

yuanmf · 发表于 2010-6-8 16:40:23

分数高和技术高是两回事!而且我以前没有学过三维的软件！
楼上说的，我不是很明白啊！

yuanmf · 发表于 2010-6-9 08:53:28

没有愿意说?还是本来就这么冷清!

mzt1984627 · 发表于 2010-6-9 14:55:09

图贴出来，我不可能还去下载你的源文件的

rfzou · 发表于 2010-6-9 19:42:32

同意上面的说法，贴图别人看就知道了。

yuanmf · 发表于 2010-6-12 14:03:18

多谢楼上各位提醒!
现贴图如下:

yuanmf · 发表于 2010-6-12 14:13:04

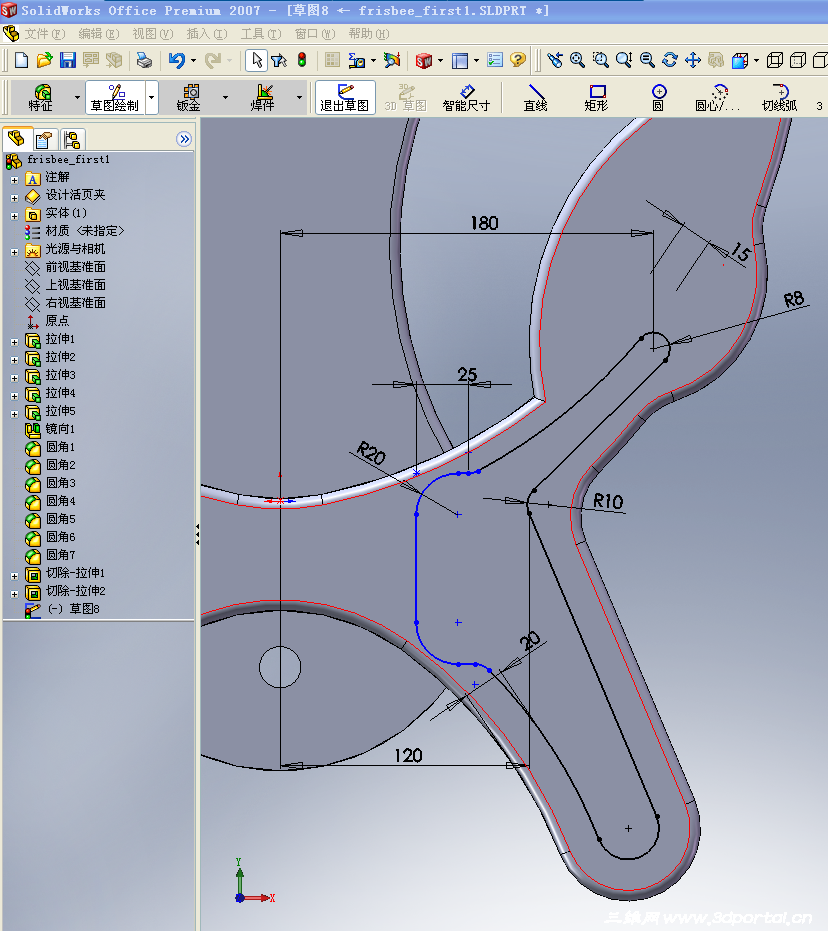

图1是草图整体样子!

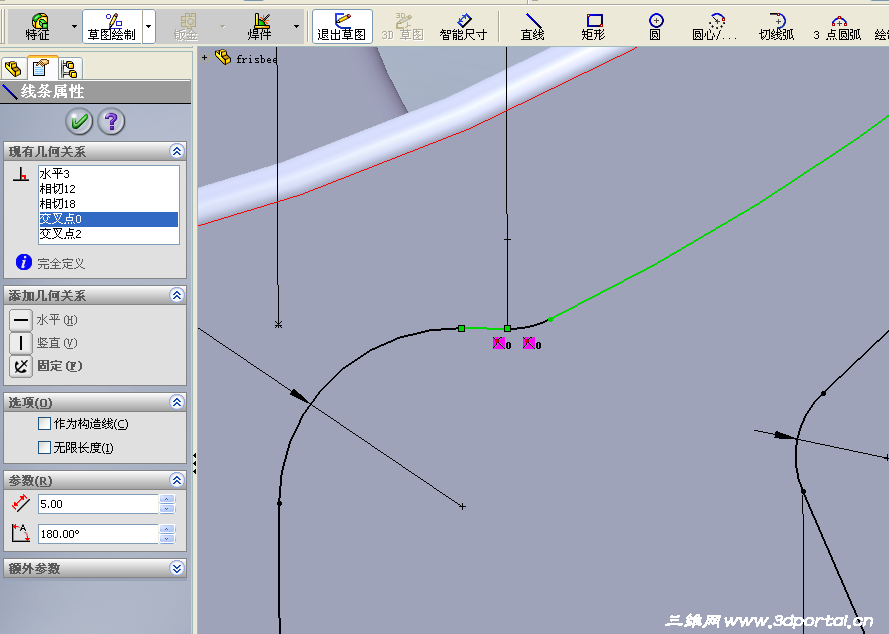

图2是我不明白的哪个交叉点0,从这个图看只有一条直线和圆弧,没有与之对应的点!

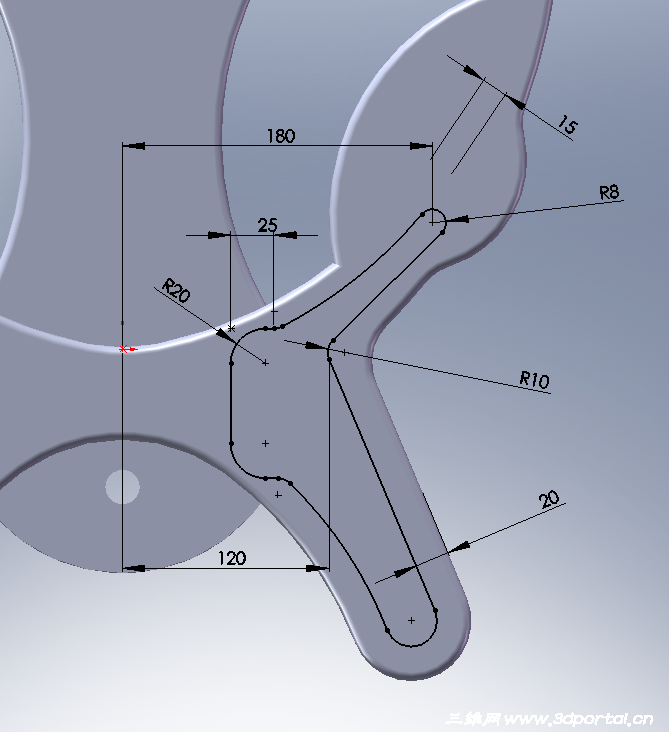

图3是双击图2上粉红的那个交叉点,出来的关于这个交叉点的详细情况,有一个点了,在直线和圆弧交叉的地方!但是鼠标点到其他地方,这个点就没了!

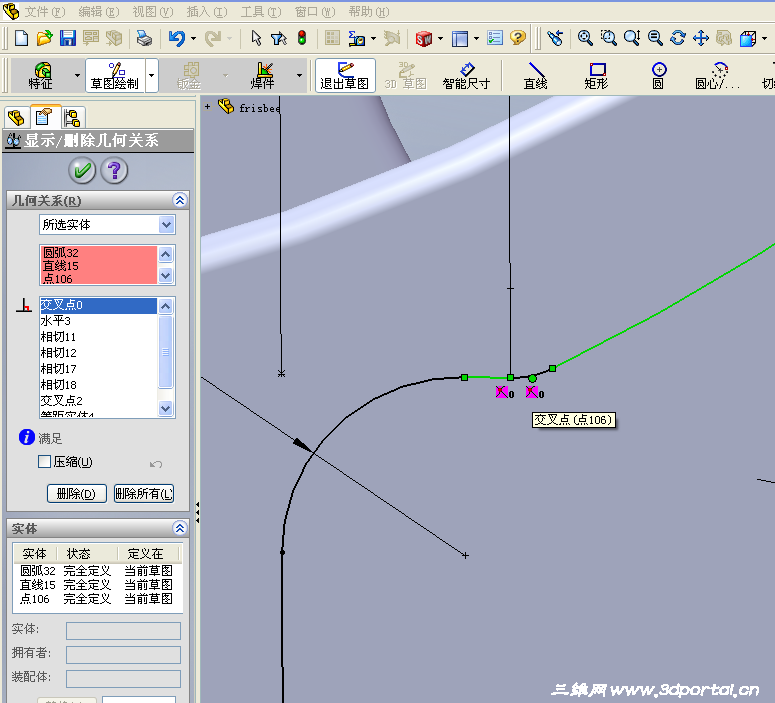

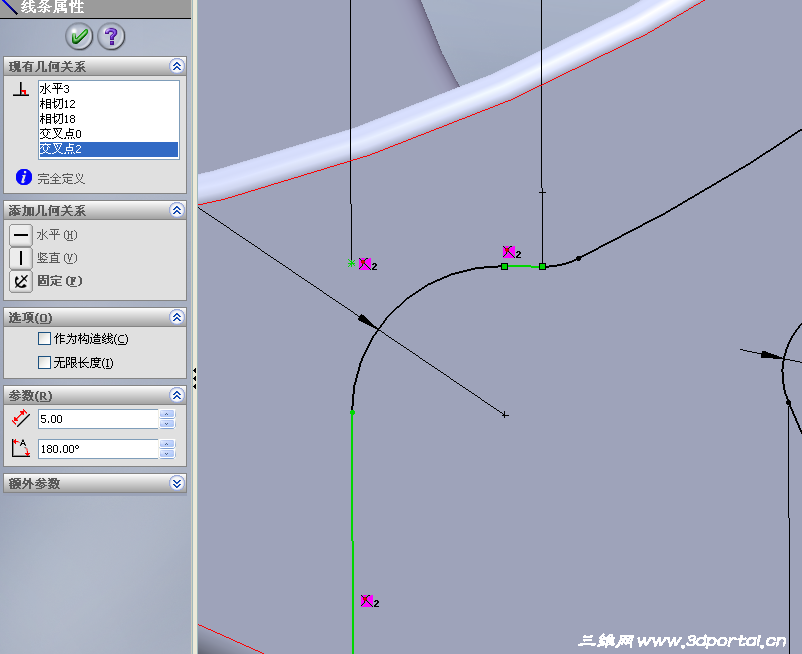

图4是我明白的这个交叉点,两条直线交叉的地方是一个点,一直都是存在的点.

mzt1984627 · 发表于 2010-6-12 16:20:22

说了很多，我还是不是很明白，你到底要做什么？老是纠结于交叉点？你是这个草图没法拉伸吗？还是其他什么？交叉点是你圆角命令自动生成的，你纠结于这个干什么？

yuanmf · 发表于 2010-6-13 09:40:47

多谢楼上指教！
不是我要纠结于这个交叉点，问题是我按照实例画的这个草图根本就欠定义(见图)。
看了所有的直线、圆弧和点的约束，除了少交叉点0外，其他就都和参照的实例完全一样了。
如果我把实例的交叉点0删除了，也就跟我画的一样欠定义了。
所以我认为是我不懂这个交叉点的缘故！

楼上你看不懂我的问题没有关系，
其实问题一句话，怎么让这个草图完全定义就可以了！

mzt1984627 · 发表于 2010-6-13 15:00:53

LZ,说实在话，我看你的这个草图很困难，你这样标注我不是很认同哈，我认为设计时应该由内而外的标注，也就是说先想清楚你要画什么，标注好这个草图后再标注此草图与外部的关联尺寸，比如以个长方形，我先标注长宽，然后再标注长方形与外部的关联尺寸。自然而然的就完全定义了
交叉点是你使用圆角命令时，系统对这个命令后产生后的自动的形位要求，你不用太在意，我看你这个图的标注应该注重角度的标注
谢谢

yuanmf · 发表于 2010-6-17 10:57:49

就没有一个愿意实实在在帮忙的啊!
失望!

klb985721 · 发表于 2010-6-17 11:44:39

你用的是哪个版本的，我07的，问下看看能不能打开，省得下了打不开

tony_hao · 发表于 2010-6-17 12:02:20

那个交叉点是倒角的时候自动出来的。我把你先前的R角删了，连接出来后再倒了一下角，就出来了

yuanmf · 发表于 2010-6-17 14:13:41

回复7楼,是07的!
回复8楼,你说的那个R角删了,再倒确实可以出来一个交叉点,但是这点是你在这个实例上操作才行!
如果是重新画一个这样的草图,倒角不会出现这个交叉点的,我在自己画的图上试了下!另外你用的版本较高,我的07版打不开你的附件!
