SW出工程图困惑

caiqiang857 · 发表于 2010-6-2 13:23:50

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

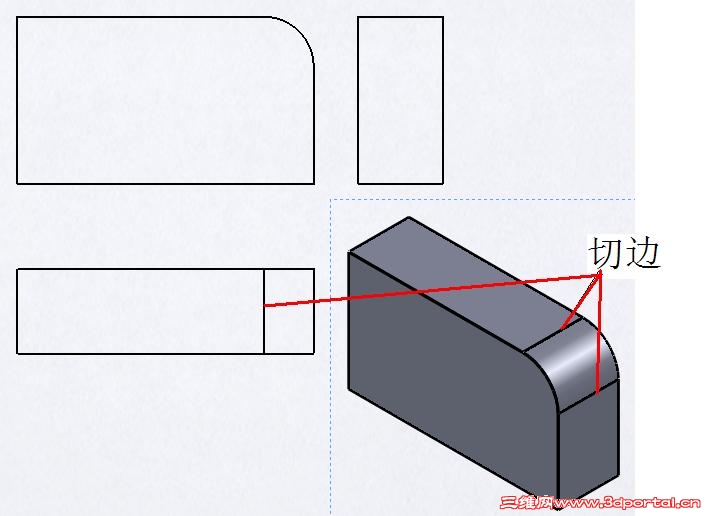

请问SW出工程图时，视图的切边要显示还是隐藏呢。我觉得显示比较能直观的看出产品形状，但是好像国标是不显示的，是这样的吗？

fd3d · 发表于 2010-6-2 13:33:43

国标一般是不显示的，必要的时候画一根粗实线，两端与轮廓线不相连，好像SW不支持。

sundavid · 发表于 2010-6-2 13:49:46

不好意思问一下：视图的切边是什么？

qiuwei1986 · 发表于 2010-6-2 16:33:39

不好意思问一下：视图的切边是什么？) f( E4 `3 l- k7 w1 ?/ d' S
sundavid 发表于 2010-6-2 13:49 http://www.3dportal.cn/discuz/images/common/back.gif

剖切线？

chenjun520601 · 发表于 2010-6-2 16:44:48

3# sundavid
两面相切所形成的切线，原则上是相切无线的！

樱花之恋 · 发表于 2010-6-3 09:28:47

這是基本功德問題，不關軟件的事，軟件畢竟只是一個工具，可以給你的設計帶來方便而已，并非是萬能的

545958249 · 发表于 2010-6-3 09:42:29

不需要显示，楼主应该多看看关于制图方面的知识，

huodeidei · 发表于 2010-6-3 11:36:40

出个是、列子说明吧

liuyong453 · 发表于 2010-6-3 13:33:11

我是不讓他顯示，出圖不是非常必須，連虛線儘量也不要顯示，更別提這個切線了。

小辈 · 发表于 2010-6-3 13:57:53

不知道春家都用什么版本了、、、、、、、、、

dyg422@126.com · 发表于 2010-6-11 11:28:09

哦。我懂你的意思了。你可以右击该视图下的切边不可见。就OK .若是还有你不想看到显示的边线。你就用鼠标一一去选中再右击隐藏就好了。。我就这样做的。。做好后看上去就一目了然了。。。很漂亮的

lcr2306 · 发表于 2010-6-11 19:49:53

可是如果线很多，那总不能一根一根隐藏吧？

营口制造 · 发表于 2010-6-12 08:39:41

提示: 作者被禁止或删除内容自动屏蔽

simonchan · 发表于 2010-6-12 08:57:56

国标没有强制规定不能显示切边，我认为切边可以保留，但是应与轮廓线型有明显的区分，最好用双点划线。

huodeidei · 发表于 2010-6-12 09:03:21

你出个空间图是切边不隐藏
其他的隐藏啊

lider2010 · 发表于 2010-8-20 12:21:38

可以在选项里设置不让切边显示。

lyh020209 · 发表于 2010-8-20 17:30:54

不让切边显示出来，否则图看上去很乱，线条多了嘛。

liweisky · 发表于 2010-8-20 17:41:30

国标没有强制规定不能显示切边，我认为切边可以保留，但是应与轮廓线型有明显的区分，最好用双点划线。
7 D) {4 \" y/ | d4 w5 y0 _( Jsimonchan 发表于 2010-6-12 08:57 http://www.3dportal.cn/discuz/images/common/back.gif

制图标准里有规定标准画法，你这样处理是不符合标准的

比如圆弧的相切边，制图标准里规定，采用粗实线绘制，两端不画到头

temp1112 · 发表于 2010-8-20 17:41:42

我的理解就是切边就是切线，也就是说是否显示切线。按机械制图标准来看是不应显示切边的。

temp1112 · 发表于 2010-8-20 17:46:24

yzshe21 · 发表于 2010-8-20 18:47:07

所谓切边，字义为相切两面的边线。GB里不能显示的，出工程图时，选择移除切边就是了。sw工程图可以改的符合GB，系统设置好好改改。

lvhq2008 · 发表于 2010-8-22 21:31:15

为一个软件，改变制图模式，不可行，为所有的软件改变模式是可能的，但是带来功能上的误解，永远不可能
