生成工程图时为什么平板模式下是没有展开的图

kq49 · 发表于 2010-6-1 13:54:43

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

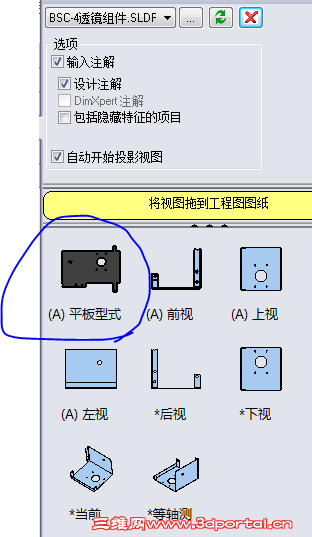

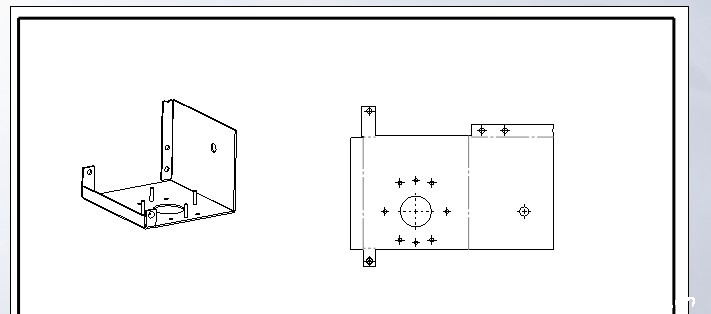

如图片，我生成工程图时为什么平板模式下是没有展开的图，而在三维里是可以展开的。但是有的钣金零件又是正确的。有个别是展不开，求助有没有人知道？

smartlz · 发表于 2010-6-1 15:04:30

你的思维很混乱，搞不清说的什么，上传文件上来让大家看看

kq49 · 发表于 2010-6-1 19:30:17

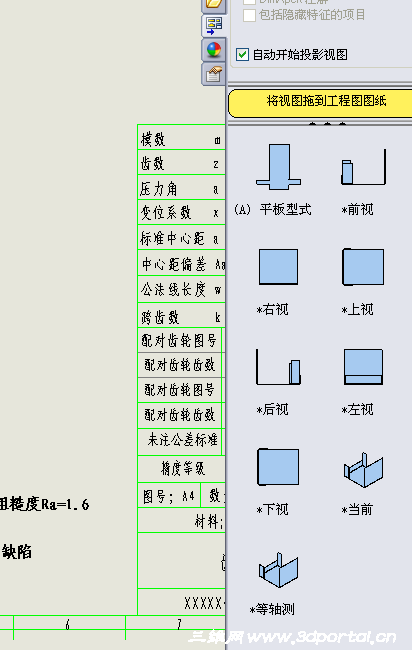

这里的平板模式为什么不是展开的图。楼上有没有仔细看呢？

chenjun520601 · 发表于 2010-6-1 20:02:49

可能是人画的零件本身展不开，或展开有错误。可先把你源文件传上来看看并注明版本！

love1981 · 发表于 2010-6-1 22:48:04

用刪除面把一些補強造型先刪除掉
應該就能展開了
如果還是不能就要查原文件了

kq49 · 发表于 2010-6-2 07:52:37

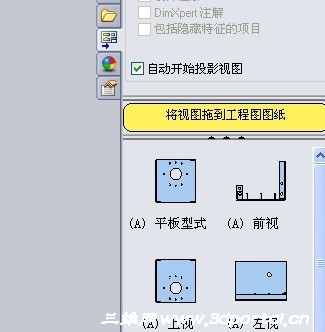

文件三维是可以展开的，这个问题遇见过几次，总是搞不定，请高手来解决。

lyh020209 · 发表于 2010-6-2 08:19:49

嗯这个问题我也碰到过，没有解决。第二天开机后又恢复正常。

lyh020209 · 发表于 2010-6-2 08:36:45

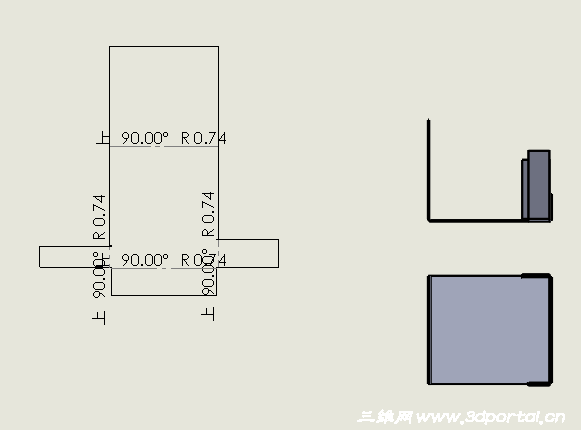

刚才试了一下，确实平板为折弯状态，试着压缩了里面的那个凸台特征和压凹特征也不行
看来要在工程图里显示展开图只能曲线救国了：添加一个展开的配置

kq49 · 发表于 2010-6-2 09:06:15

本帖最后由 kq49 于 2010-6-2 09:10 编辑

我的之前也是好的，慕名的就在工程图里展不开啦，我只能在三维下展开状态，在工程图里标准视图是展开的。真是太奇怪了，只留一个基体法兰也是不行的。

huodeidei · 发表于 2010-6-2 09:24:41

是不是你的零件在工程图中无法显示平板视图啊？
但是零件图中可以展开@！

sundavid · 发表于 2010-6-2 11:06:15

楼主的模版有问题，用楼主的模版什么样的钣金也不能在工程图里出展开图，和楼主一样的尺寸和建模过程在我的模版里就没问题。

kq49 · 发表于 2010-6-2 11:09:54

本帖最后由 kq49 于 2010-6-2 11:47 编辑

11# sundavid 不是模板的问题，我其它的零件都是正常的，偶尔会不正常.楼上请看一下我这两个文件，内容也是一模一样的，可就是有一个不行。

sundavid · 发表于 2010-6-2 11:21:15

本帖最后由 sundavid 于 2010-6-2 11:23 编辑


零件1.rar (85.93 KB, 下载次数: 3)

lyh020209 · 发表于 2010-6-2 15:14:25

11楼
楼主的这个问题应该跟模板无关，我有亲身体会。完全删除掉问题钣金，重新建模，转工程图后平板还是折弯状态。
新建一张图，还是共用同一个模板，就不会出现该问题。
最大的可能应该是在操作过程中误操作了一个什么步骤，再转回来怎么都不行了。只是具体是做了什么不大记得了。

kq49 · 发表于 2010-6-3 07:32:29

本帖最后由 kq49 于 2010-6-3 07:53 编辑

14# lyh020209 楼上说的正确，刚开始我这个钣金零件在工程图平板也是展开状态的，后来我改了几个地方，也没改什么记得是把两个折弯加长啦，就不行啦，现在就算删除得只剩第一个钣金特征，也是不行啦。重新建一个新的文件复制相同的草图就没问题了。这个问题期待高人来解决啊。

sundavid · 发表于 2010-6-3 09:38:43

我试了一下楼主的两个模版，看来是我弄错了。郑重和大家道歉!!!!!!!!
楼主的那个能展开的模版我用来建了几个钣金模后也不行了，也变得不能展开了。我把选项设置恢复到初始状态也不行。有时间我把我的模版多试几个模看看有没有问题，情况随后告诉各位。再一次道歉！！！！！！

kq49 · 发表于 2010-6-3 12:32:18

16# sundavid 大家共同学习研究，不用道歉。这样的问题有时会出现，有时一个钣金件上十几个折弯也没此问题，可是有的两三个折弯特征就是这样的。这个问题绞尽了脑汁还是没有解决。所以拿来和大家共同研究学习。

kq49 · 发表于 2010-6-12 10:31:32

这几天我装了个SW2006，用了段时间。没有碰过此问题，是不是版本有问题啊？

ziqing · 发表于 2010-7-7 15:32:24

我的最近也总是出现这样的问题，有的时候在三维里面展开之后再折起来到工程图里面看平板型就是展开的了。

loj · 发表于 2011-7-10 18:15:14

顶上，希望有高手回答。建模过程一出错，就容易发生这样的问题。SW2007

315186034 · 发表于 2011-7-11 17:07:57

本帖最后由 315186034 于 2011-7-11 17:09 编辑

SW本身框架算法有问题，好多问题在之前的06版本上有，为什么到现在新版本都不能解决，只能说是软件本身框架算法问题！既然选择它就要包容它！

遺矢誋憶 · 发表于 2011-7-12 09:02:06

这个我也遇到过，问题已解决，你加我QQ，我告诉你，273454183注明论坛

jackforjob · 发表于 2011-7-12 23:57:50

我也遇到过几次，最后只能添加一个展开的配置出工程图，期待高手解答

dankai · 发表于 2011-7-13 08:56:37

我还没遇到过，难道是BUG，还是版本问题？我用的2009SP0

hongwei_1987jp · 发表于 2011-7-13 12:21:36

本帖最后由 hongwei_1987jp 于 2011-7-13 12:56 编辑

11# sundavid 不是模板的问题，我其它的零件都是正常的，偶尔会不正常.楼上请看一下我这两个文件，内容也是一模一样的，可就是有一个不行。
+ A; H2 i5 q' e% k2 u$ }kq49 发表于 2010-6-2 11:09 http://www.3dportal.cn/discuz/images/common/back.gif

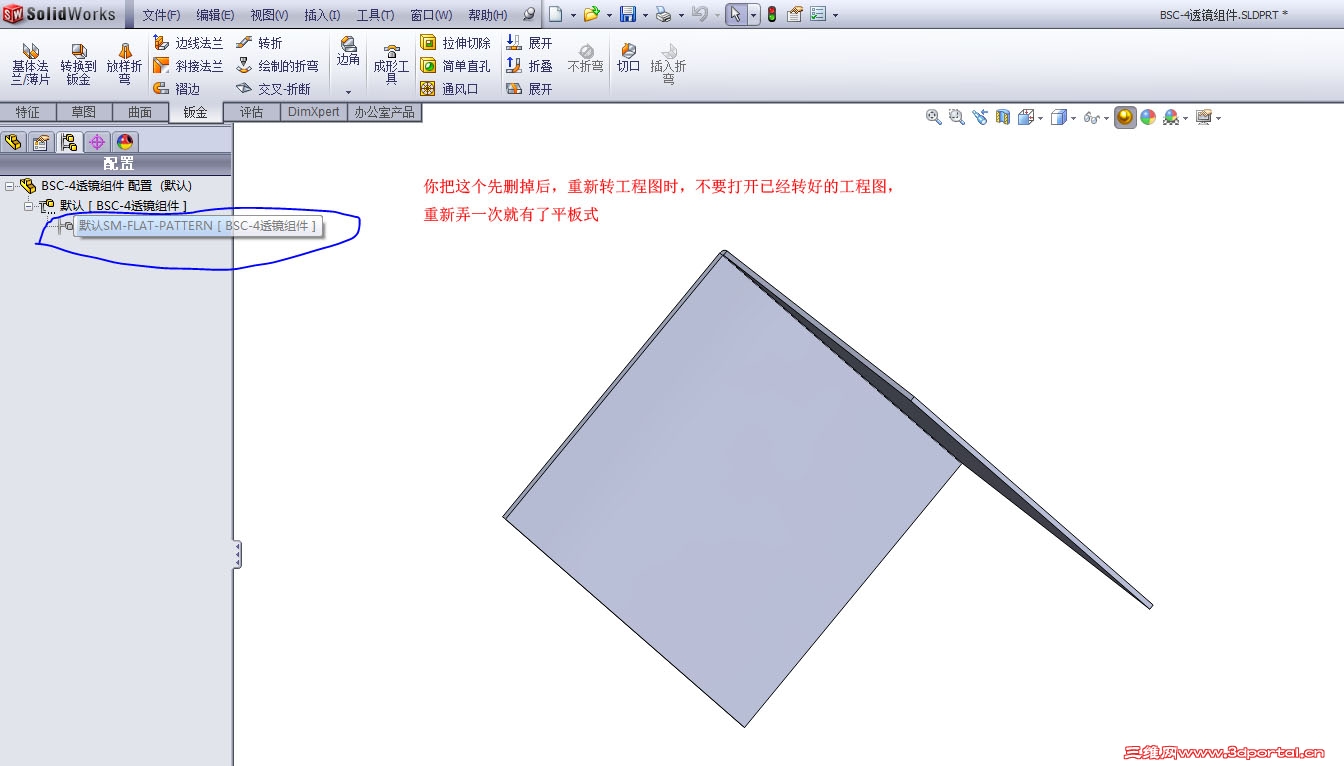

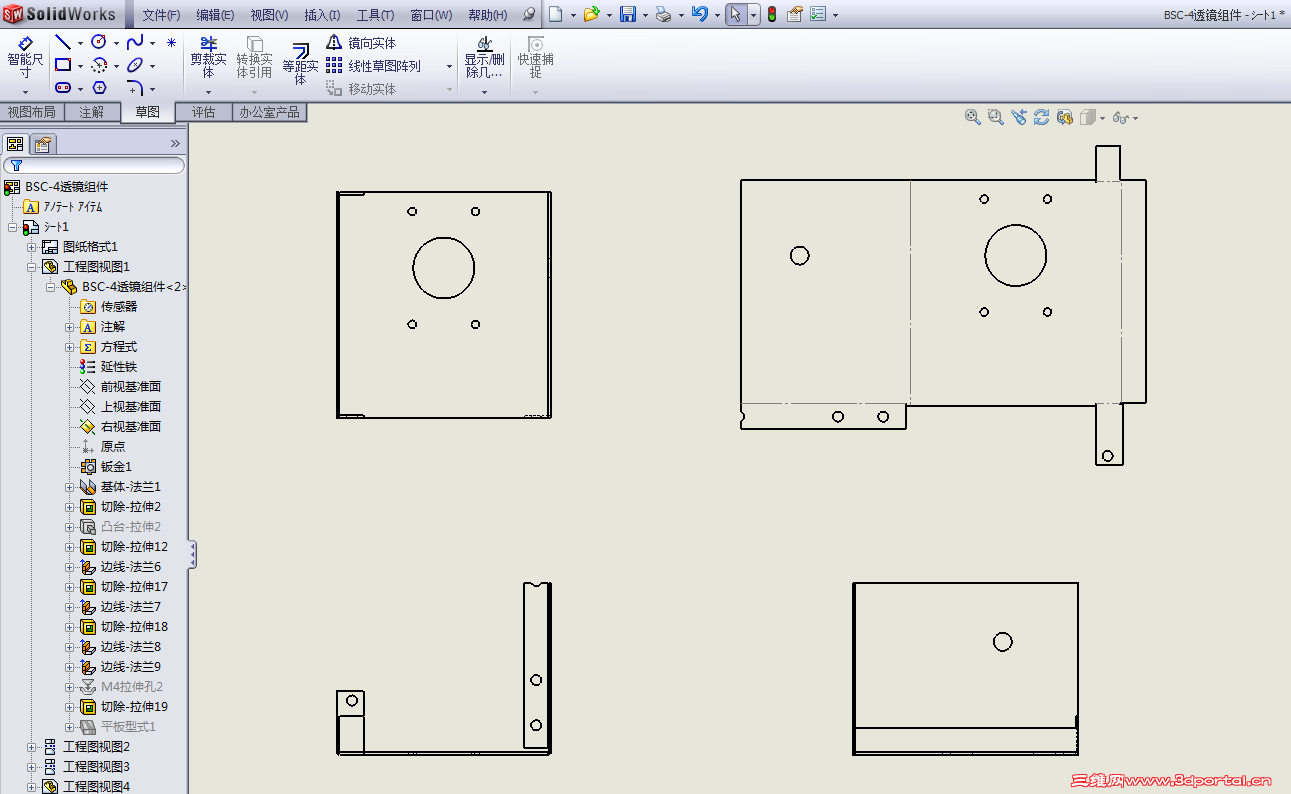

不是模板的问题
