solidworks阶梯剖面怎么用

909090 · 发表于 2010-5-26 09:26:27

您需要登录才可以下载或查看，没有帐号？注册

x

solidworks阶梯剖面怎么用，好像只有旋转剖吗，而且我在三维立体图里剖的面在工程图里怎么不能用，我把沟打上了，但是不是三维里的剖面视图。阶梯剖面视图怎么做，麻烦高手详细解答，谢谢

KT-KID · 发表于 2010-5-26 10:29:35

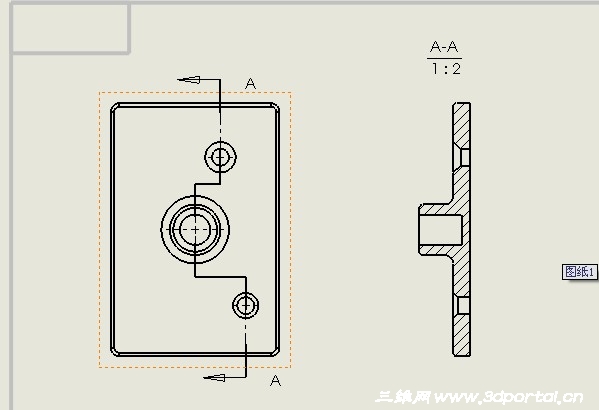

是这样么？

mihuchong · 发表于 2010-5-26 10:34:21

希望你看下帮助。SW自带的帮助还是不错的，这个问题好象不难，也没有什么技巧，看帮助足矣。

半狼 · 发表于 2010-5-26 10:54:59

先用草图画好剖面线，再选择剖面即可。

ZYLIN · 发表于 2010-5-26 14:08:17

关键是把几条剖切线段都选中才行

comeonlily · 发表于 2010-5-26 14:27:36

呵呵。阶梯剖就是你说的旋转剖，先把剖切线画好，按ctrl全选然后再点旋转剖就可以了！

909090 · 发表于 2010-5-27 08:48:17

好的，谢谢各位

repzk031 · 发表于 2010-5-27 09:55:40

本帖最后由 repzk031 于 2010-5-27 09:57 编辑

先在你的工程图表面画你所要的转折剖切直线(实线与中心线都可以的)-----------选折其中的一条线就OK-----再点剖面视图不要点旋转剖面视图------产生的剖面视图有多余的转折线产生,右键选择点隐藏边线就OK.

545958249 · 发表于 2010-6-2 21:48:14

先草绘剖切线，然后选择先前绘制的剖切线，最后点击剖切命令就可以完成阶梯剖了

yn19842010 · 发表于 2010-6-4 23:52:34

选好感觉能达到效果的视图在上面划线，选中剖线点剖面视图

文豪 · 发表于 2010-6-5 21:26:22

关键就是先画剖切线这是关键

youngpan · 发表于 2010-6-6 01:11:18

手动画剖面线,然后点剖面命令就行了

LQD108 · 发表于 2010-10-26 11:54:36

:good:good:good:good

杀苏 · 发表于 2011-3-20 16:46:39

哈哈找到了，刚就被这个问题卡住了

lijunq · 发表于 2012-5-26 22:38:51

谢谢了。好帖子
