本人一般习惯用PRO/E出图.但是有些时候需要备份成AUTOCAD文档,方便生产部门拆解制作工程图.
6 s( c& m) S, g$ {7 n. {0 Y9 |在从PRO/E转到AUTOCAD图纸的时候,总是被图层问题所困扰.
7 @! u9 \9 R( E2 ~6 P' |7 }PRO/E中config.pro中有两个参数:% x/ J- j7 [( X7 t K" T- G0 _1 Q/ c
intf_out_layer:part_layer/ q+ N7 V7 k( b3 V5 n3 K6 J
dxf_export_mapping_file 相关路径)
! P$ z/ L. c p$ m设置完成以后,在转到CAD图纸后,图层的命名总是以"图纸零件的名称"+"自定义图层名称"显示.' v, s' T$ L6 e9 A
请问大家有何方法将CAD图层名称中的"图纸零件的名称"去掉?2 ]" j @: ~7 P7 M! L0 w
不知道说的是否清楚.下面有图.
- I' R& ~9 P' {" v1 E
3 T( s* u N# W

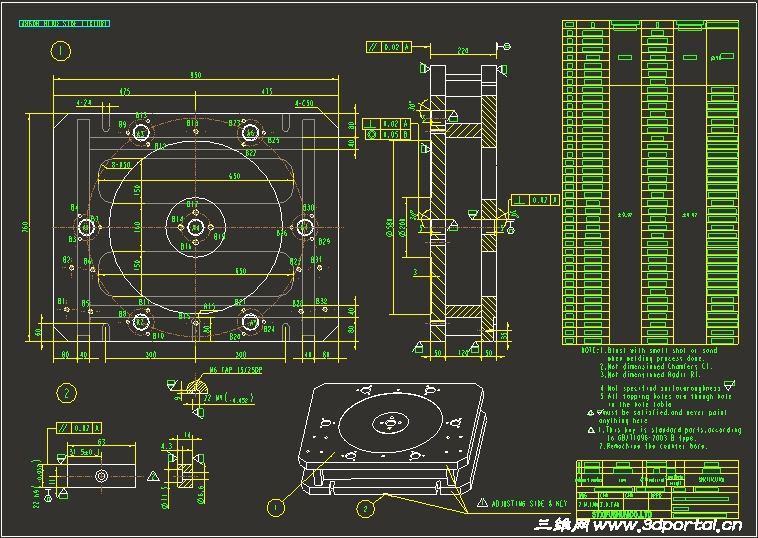

这是用PRO/E做好的图纸.开始转换成AUTOCAD(我的CAD版本是AUTO CAD MECHANICAL 2006),但是我用CAD 2008也试验过.相信不是CAD版本问题.# }3 l. X6 ^& ]$ i$ w! f
1 ]3 m0 u" e- t: {) e9 `+ G! |3 F

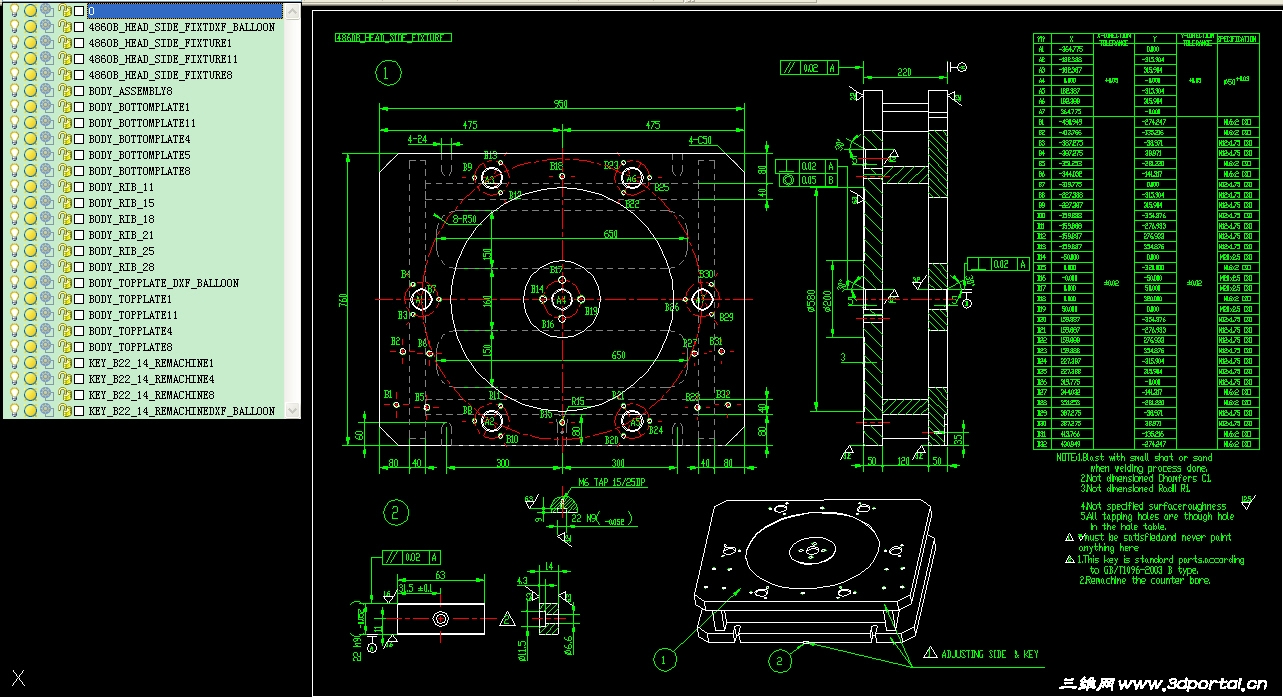

这事转换以后的图层名称.放大后:
9 [% z9 U( r, Z- ?, x+ t& Y
3 x. H9 H! `8 M5 Y; y/ ~: q( G

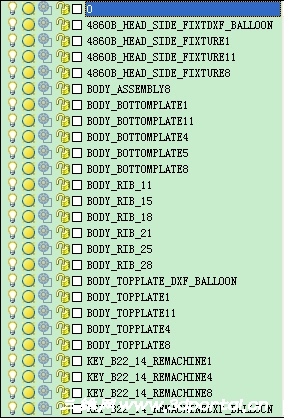

注意每个图层前都有相关零件的名称.最后的"1" "4" "8" "11" 等是我期望的GB图层名称.
( b: E8 G5 w: s4 q- ~" g4 ~+ G这个现象很是让我上火!!!!( @. S1 Q5 [# [- N/ U
下面把Dxf_export.pro上传.希望大家能帮我分析一下我错在哪里.- Q* u3 z+ n$ X/ ^. k$ W0 \
再次感谢大家!!!
8 Q4 |4 I' m d! j5 k要是有什么不清楚的地方,可以回帖说明,我马上解释.
% b5 M1 D* i+ I/ w1 ]& }
dxf_export.rar
