proe5.0 工程图标注问题

rencai5 · 发表于 2010-5-19 01:35:50

您需要登录才可以下载或查看，没有帐号？注册

x

各位前辈请帮下忙,请看附件,我把DXF文档导入proe工程图里面,可是标注都变了(见图1),我想要里面的标注变附件里面的一样,要怎么设置呢?

gerrylaw · 发表于 2010-5-19 11:05:12

明明不是一样的东西怎么能做到一样呢

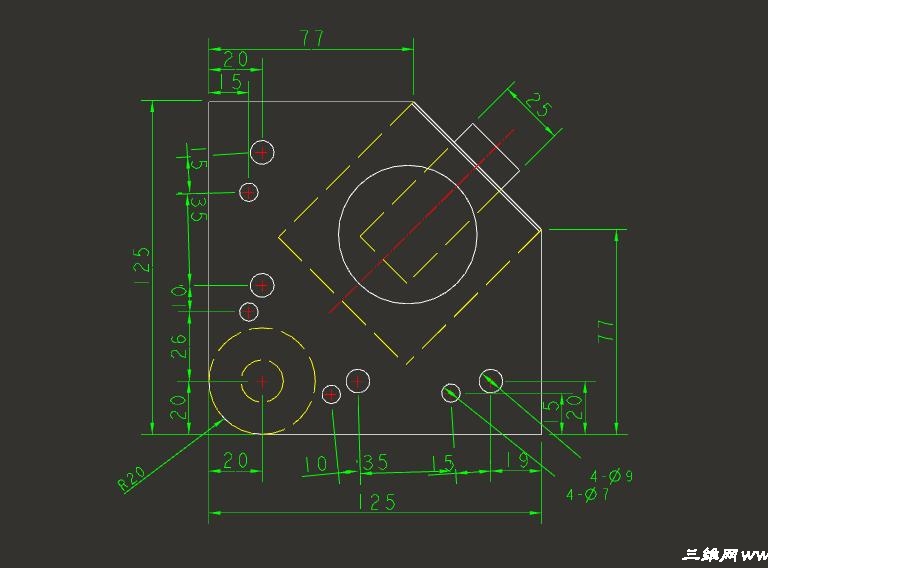

你附件是如下

rencai5 · 发表于 2010-5-19 11:50:26

我的意思是说,我画的那图,转成工程图后,标注的形式要跟上面这个一样..

rencai5 · 发表于 2010-5-19 11:51:26

还有.我上面的那图,有几个地方的标注都是斜的,就最下面那10的标注,是歪的,这个要怎么搞啊..

zorro2 · 发表于 2010-5-19 12:26:28

重画一个，又不是复杂的东西。

rencai5 · 发表于 2010-5-19 12:54:16

不是重画的问题,我的工程图是用DXF格式导入的,导入后的标注都跟我原来CAD上的标注不一样,我想尽可能地做得跟CAD的标注一样,这个要怎么做??

六月六 · 发表于 2010-5-19 12:56:53

如果,你CAD图画的是1:1正确的,那么转进来以后就不用管尺寸了,所有的尺寸都把他固定,就可以了.
或者你要修改,就再标一次啊.

rencai5 · 发表于 2010-5-19 14:28:29

可是你们看最下面那两个孔的标注,长度10的标注,很明显是歪了,我删了重新标注也是歪的,这个要怎么解决呢?

ct03002 · 发表于 2010-5-22 08:50:34

为什么要这么转来转去的，要么用破衣画，要么用CAD做，不要把问题复杂化

六月六 · 发表于 2010-5-30 21:46:41

呵，确实有弯的，不仔细看还不知道。
我也经常性的要转，特别是公司LOGO，不过还从来没有发生过你这样的事情，哦，我发誓~~~~~
我用的是AUTOCAD 2004 PRO/E4.0 F000

rencai5 · 发表于 2010-6-2 21:04:09

唉,可是我的那个怎么会这样的呢.转了之后怎么会是弯的呢...

hhq426 · 发表于 2010-6-3 07:40:22

“我上面的那图,有几个地方的标注都是斜的,就最下面那10的标注,是歪的,”
可能是你在尺寸标注时，捕捉点选的有问题，两条捕捉线出现微小角度时，会出现这种问题。我以前也遇到过。

xuchilong · 发表于 2010-7-8 09:18:52

dingqi ///////////////

dxgbz1105 · 发表于 2010-7-9 15:54:14

为什么不直接在Proe里面直接出图呢，不就没有那些麻烦了？

铁侠 · 发表于 2010-7-9 16:22:31

其实用PROE直接标准是相当方面的！不用转来转去的，当然的看你三维标准熟悉不哈哈
