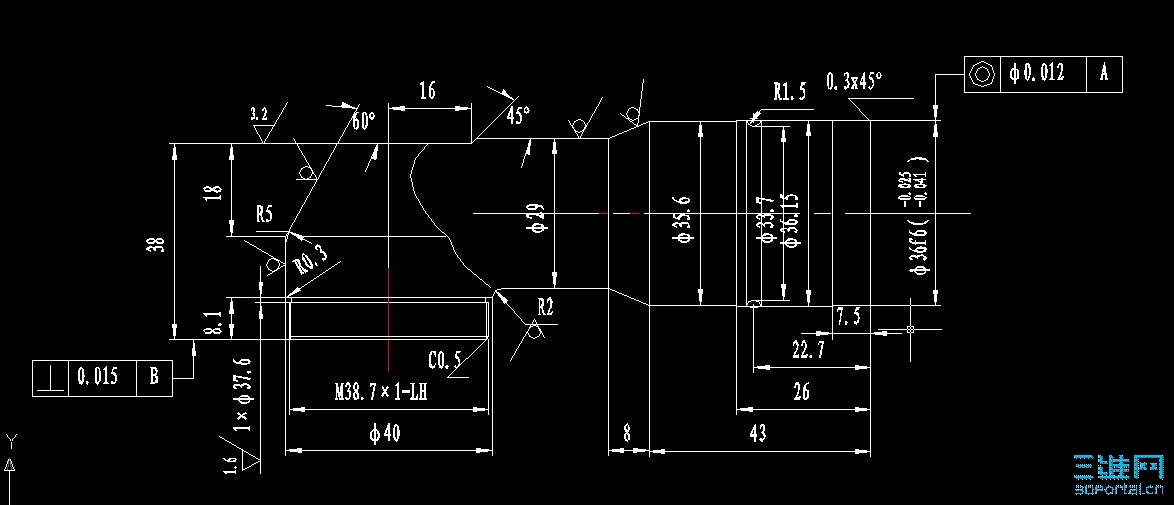

哪为大哥帮我画下这个图的3D

nxq1126 · 发表于 2010-4-27 13:35:32

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

nxq1126 · 发表于 2010-4-27 13:36:44

帮我下啊我实在不会画啊

pop0000 · 发表于 2010-4-27 13:53:14

这个应该很好画的 QQ:114608551 我来帮你

fkewww · 发表于 2010-4-27 21:22:51

本帖最后由 fkewww 于 2010-4-27 21:30 编辑

看的晕叉叉的
你弗衣36F6的F6是啥意思？公差等级？

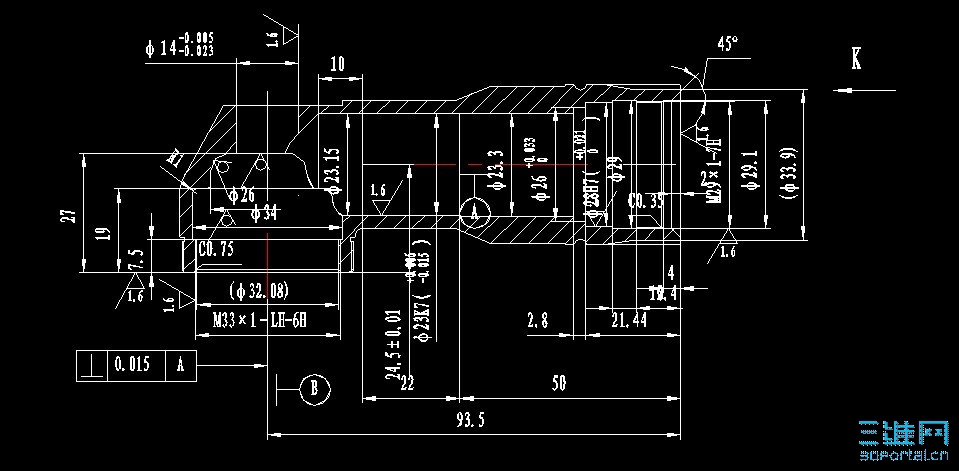

图1的弗衣33.9那是槽？是槽怎么用弗衣咧？少了图吧
（长度方向的50;22和10是做甚用的？有台阶？）没注意你尺寸标到下面去了！！
CAD要学会用图层！！不知道你在的标注是不是用细实线标注的？
如果不是

机加人员都等着哭吧!

jsmold · 发表于 2010-4-27 21:45:47

用旋转和做外形，打孔（或选转）做内部

88sujuan@163.co · 发表于 2010-4-27 22:29:23

这个图不难，你传的图片有点花，尺寸看不清，直接传DWG档好点。压缩一下

keungwong · 发表于 2010-4-27 22:31:17

很讨厌这种绘图风格。
我习惯标注选另一种颜色，不然看得很晕很晕。

dch1985 · 发表于 2010-4-27 22:48:39

比较简单的机械零件，楼主该自己学学3D造型了

for-mar · 发表于 2010-4-28 08:37:12

5楼正解，不过楼主的图真是很难看懂，而且很费神。楼主应该关注一下图层和线型的设置。

yh100603 · 发表于 2010-4-28 09:20:46

把图纸打印成PDF或者直接上传DWG图纸会好点

Wesley · 发表于 2010-4-28 17:03:24

电子图板画的

rishew · 发表于 2010-4-28 19:23:46

图看不清楚很杂乱.

zj7758 · 发表于 2010-4-28 19:25:27

4# fkewww
估计是个学生在做毕业设计呢！这样的图纸下去，车间主任不跑到技术科打架去啊

pcy5030 · 发表于 2010-4-28 21:33:28

楼主，先解决一下画平面图水平，再来练三维软件

wanglingang · 发表于 2010-4-28 22:06:18

楼主真可怜……
实际问题没解决倒是被批评了一大堆
