轴承装配

wkswwksw1094 · 发表于 2010-4-15 22:40:36

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

大家好，我才学SW
碰到这个问题
不知道滚动体和套圈应该怎么装配？
我是照着别人的范例画的
可到了这一步就不知道怎么办了

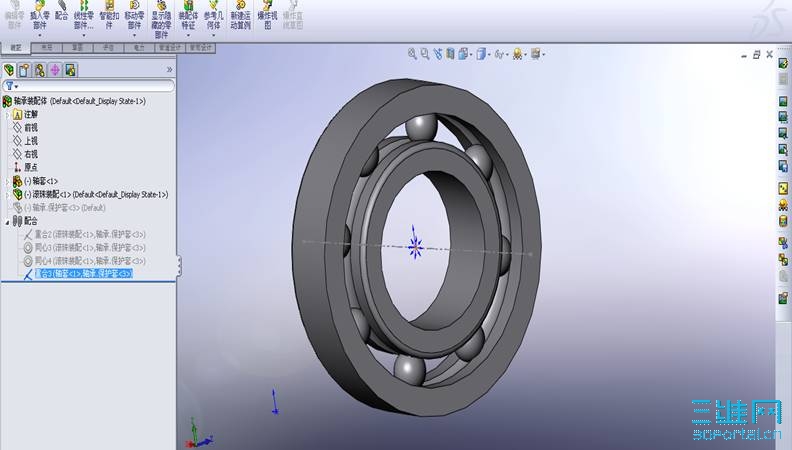

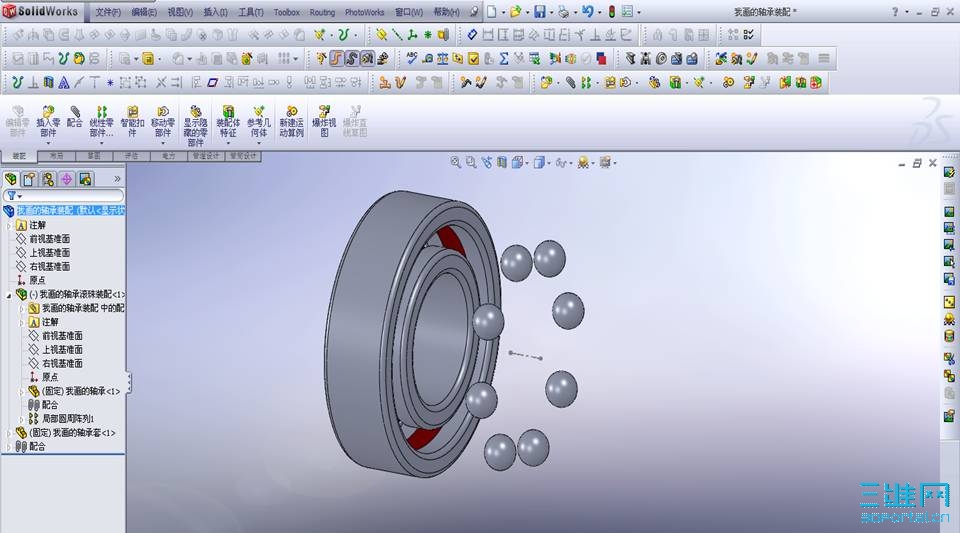

如下图，第一张图是别人的原例子，第二张图是我画的
怎么才能把滚动体装配到套圈里去啊？
谢谢大家了

菜兔 · 发表于 2010-4-15 23:42:03

可以绘制一个园的草图，将滚珠的圆心和草图做重合

ZHYJ96 · 发表于 2010-4-16 07:30:05

标准件里有现成的，无需画

wkswwksw1094 · 发表于 2010-4-16 23:43:45

2# 菜兔
没明白你的意思
我的滚动体是用阵列做的

w_hs1 · 发表于 2010-4-17 09:07:21

如果你是轴承制造厂，可以用装配体作轴承，一般轴承的使用者不建议用装配体，建议直接用多实体零件做模型。

lby_215 · 发表于 2010-4-17 10:15:00

请各位讲述详细点，共同学习。

wkswwksw1094 · 发表于 2010-4-17 10:26:37

5# w_hs1
请问零件实体怎么做轴承的模型啊
有实例吗？
谢谢

shyso · 发表于 2010-4-17 12:31:19

这个用基准面或基准轴配合就可以啊，关键画零件时脑子里有个装配情景

小辈 · 发表于 2010-4-17 13:02:36

8#说到了作图的精髓上了！我想不管做什么样的东西都要有这样所谓的情景

delgd · 发表于 2010-4-17 19:10:07

另外没有好办法的话，可以试试把滚动体的中间基准面与内外圈的中间基准面重合，然后再把滚动体阵列用的轴与内外圈的轴重合。

菜兔 · 发表于 2010-4-18 00:11:49

与阵列没有关系的，做个草图，草图直径就是滚动体的回转直径，草图平面在内外圈的中心平面上，再试试。还不行，明天我传给你一个以前做的模型。

wangjinglengyue · 发表于 2010-4-18 11:56:12

有个情景是最好的了，建议用做辅助面和草图

ryouss · 发表于 2010-4-18 17:04:25

1# wkswwksw1094 应用共轴线之作法...

w_hs1 · 发表于 2010-4-18 22:10:23

本帖最后由 w_hs1 于 2010-4-18 22:24 编辑

5# w_hs1 0 t, y+ J# S" z! o1 t( ?- Z& u
请问零件实体怎么做轴承的模型啊
: G3 U4 Y9 g, y, c/ ]( x) k! Z有实例吗？
2 z$ u/ G2 _9 I6 E- X0 T谢谢1 I0 ?6 ]; B" I8 a
wkswwksw1094 发表于 2010-4-17 10:26 http://www.3dportal.cn/discuz/images/common/back.gif

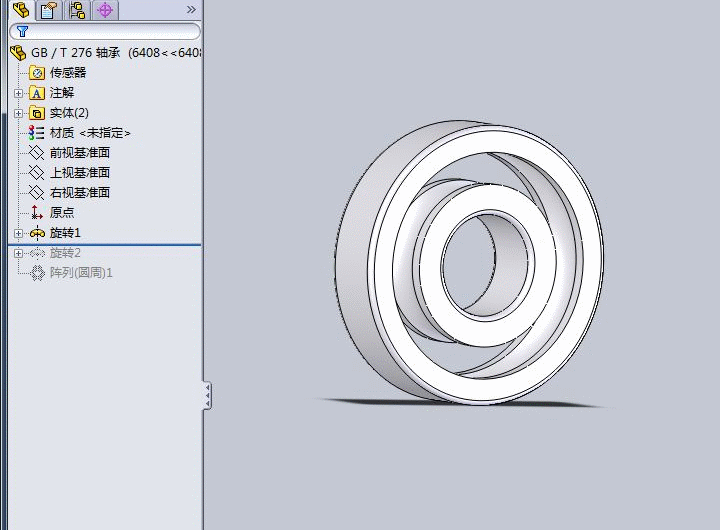

下面是我以前做的“GB／T 276 轴承”中的一部分，收录了四种规格。通常作为使用轴承的设计师这种多实体模型就足够了。当然你只要打开模型的系列零件设计表，可以插入更多的轴承规格。


xuxinzhi2006 · 发表于 2010-4-18 22:34:04

下载学习，谢谢W_hs1分享！

goodhello · 发表于 2010-4-18 22:39:32

用阵列做，不方便用吗？请楼主说明。

wkswwksw1094 · 发表于 2010-4-19 19:04:53

呵呵
谢谢大家了
我按大家的方法做出来了
