装配体如何螺旋阵列或装配（立体螺旋）

swwjslt · 发表于 2010-4-9 00:14:12

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

装配体中，零件按立体螺旋线的轨迹进行装配或阵列，找了很久没有找到。有无解决办法？

gunking07 · 发表于 2010-4-9 07:40:34

不会同求高手

w_hs1 · 发表于 2010-4-9 10:53:36

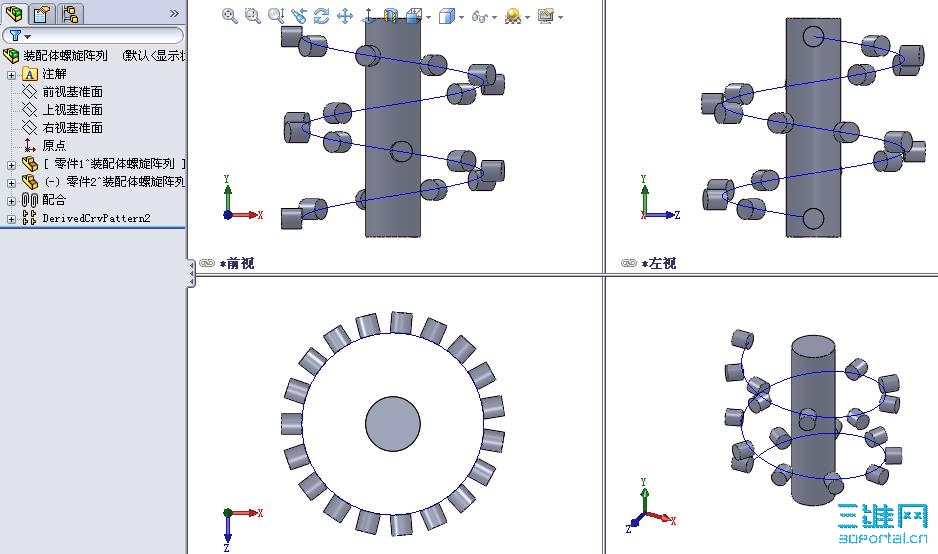

是要这个效果吗？

其实SW的装配体中没有这个功能，但是可以用其它办法做到，最好能有一个实际例子，才能更有针对性。

swwjslt · 发表于 2010-4-9 17:00:33

3楼的比较接近，但有一点差异。

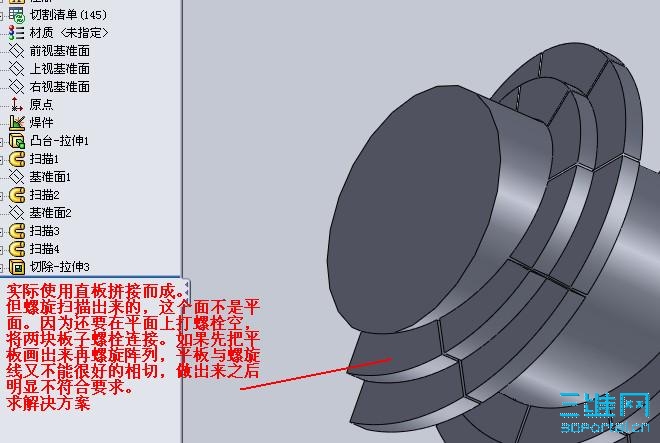

附件是理想的加工件，按照螺旋线扫描出来的出料螺旋片。
但实际加工制造，是平板按照近似螺旋线方向拼接出来的，只是近似螺旋。现在想将每一块零件按照螺旋线方向阵列，不知道怎么操作。

swwjslt · 发表于 2010-4-9 17:09:27

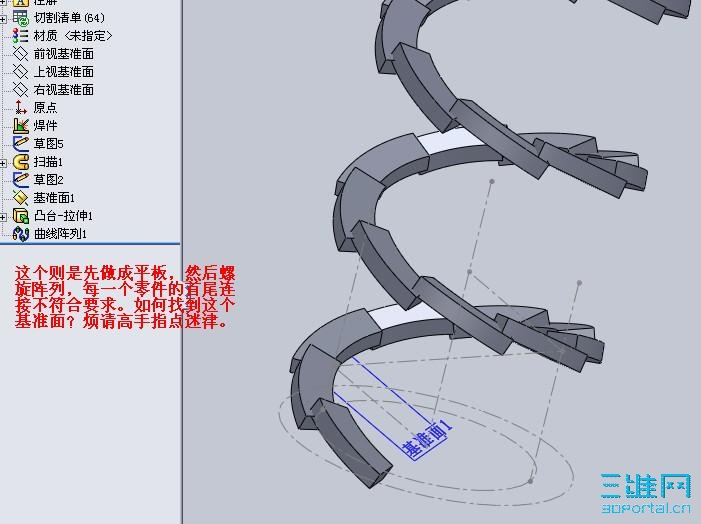

这是先做好零件，零件的上下表面是平面。
螺旋阵列后，每个零件的头部跟另外一个零件的尾部不能平行贴合。
考虑是因为理想的螺旋线侧视图看上去不是直线，与零件的平面不能很好的相切。
倒腾了一下午，找不到解决办法。

swwjslt · 发表于 2010-4-9 20:18:08

三楼的达人，

请问你用的那种阵列方式？ DerivedCrvPattern，这是阵列的名称还是什么？试验了很久没找到这个命令。在线急等。

行长988 · 发表于 2010-4-10 08:35:32

从不老叔用的图标看是线性零部件阵列，是2010的版本，我也在尝试但是还没成功

swwjslt · 发表于 2010-4-10 13:14:24

我的也是2010。却没找到这个功能。

adsl413 · 发表于 2010-4-10 14:18:31

学习了。。。

swwjslt · 发表于 2010-4-13 15:05:03

再顶一下。请高手解答。

w_hs1 · 发表于 2012-10-13 13:48:12

swwjslt 发表于 2010-4-13 15:05 static/image/common/back.gif+ u( h. ^3 f) }5 h4 @" n
再顶一下。请高手解答。

楼主发来的短消息收到，现将做法附上。

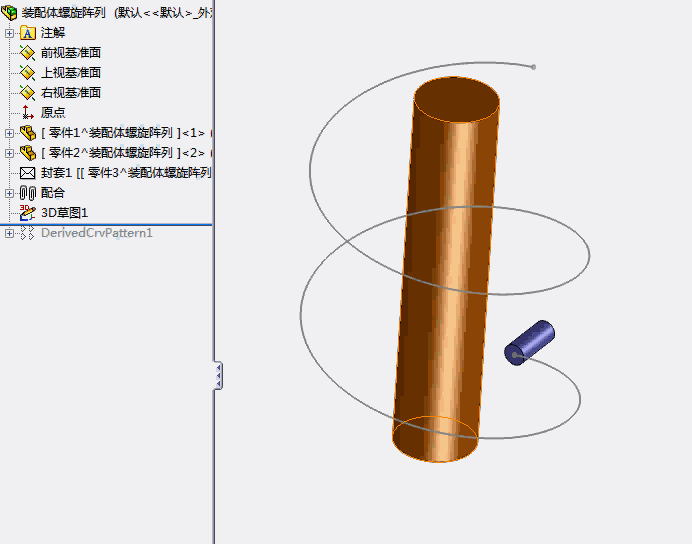

我的做法是在装配体中添加一个零件3，在零件3中用建立一个曲线阵列。最后在装配体环境下用零件3中的曲线阵列做母板，实现对零件2的特征阵列。
为了保证零件3的存在不影响装配体的质量特性和工程图的零件数，所以将零件3定义为封套零件。
此零件3可以删除，并不影响模型的正确成型，但是为了便于理解和编辑，在实际应用中我是不删去零件3的。


¨\?????ù · 发表于 2012-10-22 10:06:37

不错！值得学习！给力！

sxl_sxl · 发表于 2012-10-22 12:39:56

消息是我发的，谢谢不老叔啦

swwjslt · 发表于 2012-10-23 00:25:05

谢谢楼上各位！受益非浅。

lxrlxrlxrlxrlxr · 发表于 2013-3-3 17:11:54

多谢多谢，画图时按螺旋阵列太困扰了！

lxrlxrlxrlxrlxr · 发表于 2013-3-26 11:43:36

谢谢！但是我想问一下，我在装配图中用螺旋线阵列零件，怎么感觉螺旋线半径变大了啊？求高手指点啊！

lisuo · 发表于 2013-3-26 15:36:16

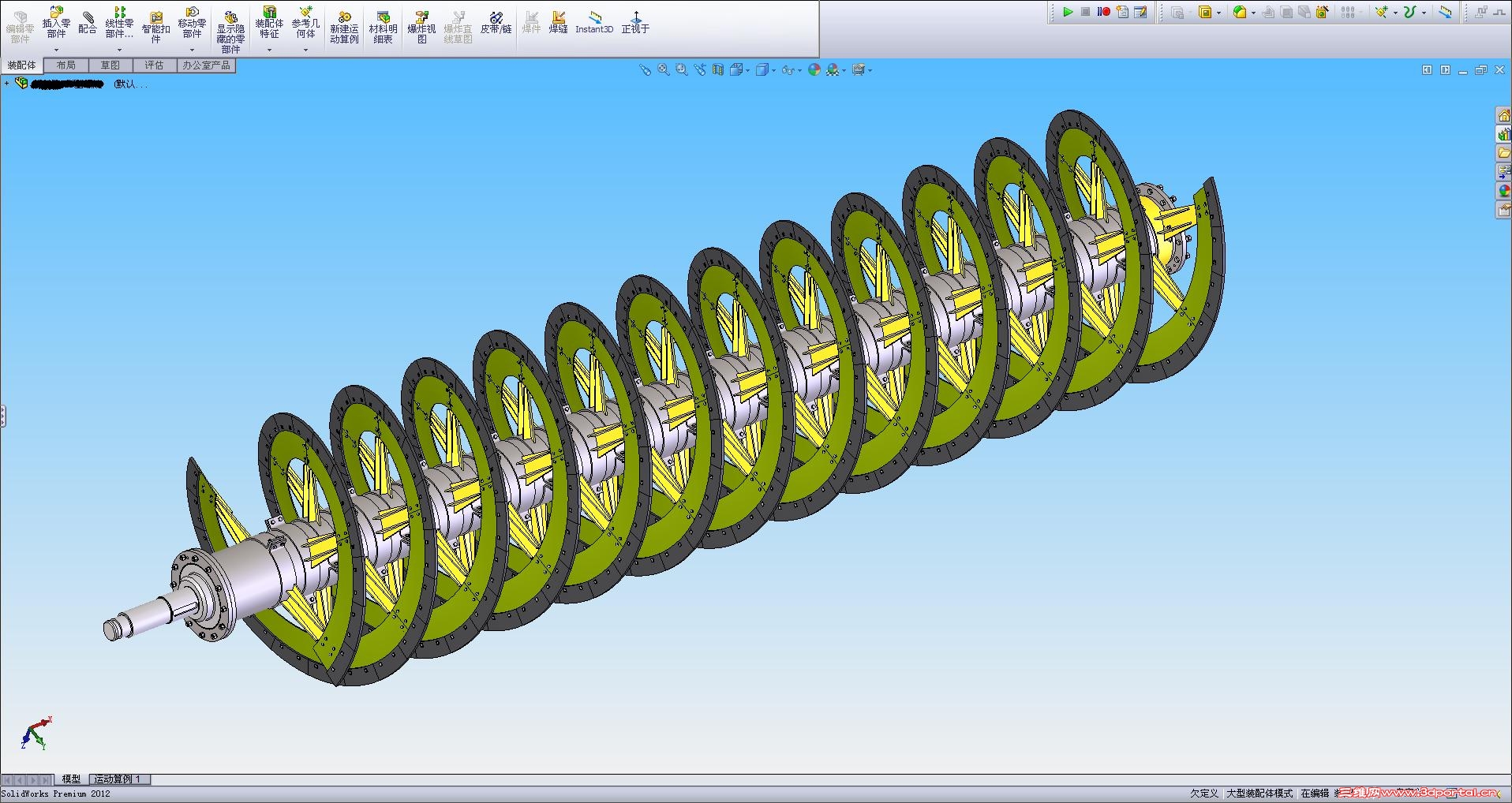

未采用螺旋阵列的方法做出的，复杂一些。

无名水路 · 发表于 2013-3-26 20:05:13

多谢多谢，画图时按螺旋阵列太困扰了！

paulchenwei · 发表于 2013-3-28 12:29:32

装配体曲线阵列？
