工程图打印

cdssy · 发表于 2010-3-23 10:38:42

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 cdssy 于 2010-3-23 10:42 编辑

现本人有一难题急需解决，就是把工程图打印成如下图所示的带有类似剖面线形式的图形（这是老外的要求），请高人不吝赐教，不甚感激。

cdssy · 发表于 2010-3-23 10:55:37

这种图可能是有些难度啊，希望有人能给点提示 1# cdssy

loveelva0 · 发表于 2010-3-24 08:55:00

比较笨的办法：手动添加草图线

124485833 · 发表于 2010-3-24 09:08:33

这样没弄过呢，~~顶起学习学习下。

bdjmzhang · 发表于 2010-3-24 09:19:13

试一下：插入--注解--区域剖面线、填充

cdssy · 发表于 2010-3-24 10:25:43

试一下：插入--注解--区域剖面线、填充
5 M/ W+ a" j& I0 O1 k3 c$ sbdjmzhang 发表于 2010-3-24 09:19 http://www.3dportal.cn/discuz/images/common/back.gif

谢谢，我想如果是用“区域剖面线”填充是不妥的，因为填充后是满填的，也就是说没有光影效果。
现在真的很急啊，也许SW是出不了这种图的了，哪位能给些提议这种图是用什么软件做的。恰恰需要这种图的是美国专利局的要求，而SW又是美国的软件，怎么办呢

mn1980 · 发表于 2010-3-24 10:43:32

这跟素描一样没见过这样的，知道的朋友来展示下```我先帮你顶起来

cdssy · 发表于 2010-4-9 15:07:26

再次求助，请高人提示一下需用什么软件才能做出这样的图，谢谢

jiba35 · 发表于 2010-4-9 15:49:28

顶起给懂的人

lyh020209 · 发表于 2010-4-9 15:57:48

提个建议，可否通过选择外观的方式，使产品表面具有类似的直纹纹理（如拉丝纹理）映射调整至合适，然后在工程图中以带边线上色的显示来进行打印
当然也是不得已的方法，旨在探讨，希望有更好的办法

csluo · 发表于 2010-4-9 16:13:15

1.需要光影的地方草图画圈
2.填充工具

liuyong453 · 发表于 2010-4-9 16:16:30

有人支招吗

rogboy_luo · 发表于 2010-4-9 17:16:18

应该可以的，估计得采用第三方软件，我做了一个，但不是太理想

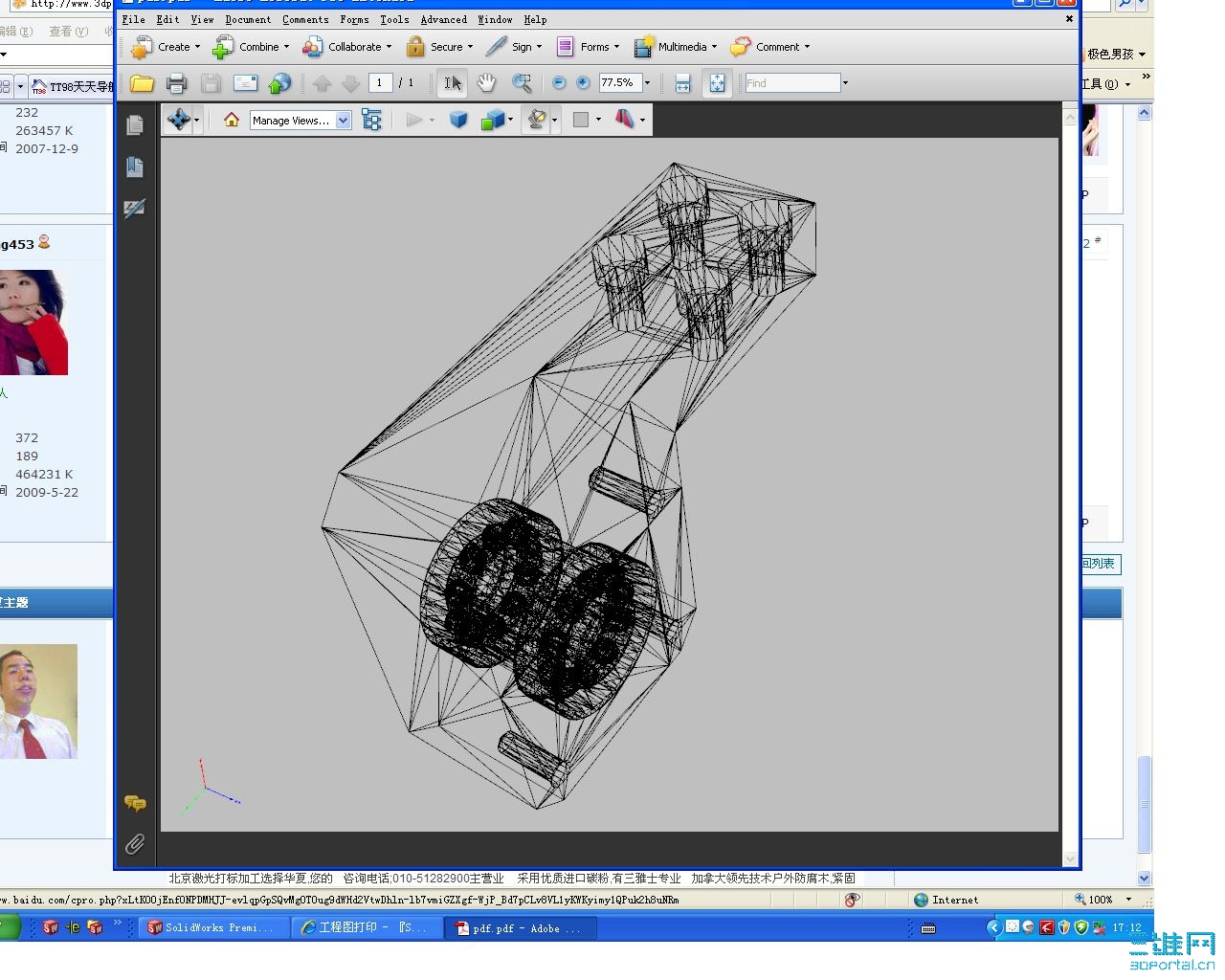

。另存为U3D 文件，用PDF文件打开，以格线形示显示

gneful · 发表于 2010-4-9 17:44:30

用手画吧，保守一点估计，20分钟可以搞定了。
