请问，如何在一个视图中画出一个构件的两个运动位置？

wangzhenghua · 发表于 2010-3-12 22:12:35

您需要登录才可以下载或查看，没有帐号？注册

x

请问，如何在一个视图中画出一个构件的两个运动位置？我是指工程图

ganyiwei · 发表于 2010-3-14 00:06:18

定义2个快照或者装配时定义2个不同约束集，只用其一。

wangzhenghua · 发表于 2010-3-14 08:33:12

你理解错我的意思了，我是指在工程图中将同一个零件的两个不同运动位置都画出来

ganyiwei · 发表于 2010-3-14 13:23:01

你理解错我的意思了，我是指在工程图中将同一个零件的两个不同运动位置都画出来
- e' N% z9 f5 f% r4 ]wangzhenghua 发表于 2010-3-14 08:33 http://www.3dportal.cn/discuz/images/common/back.gif

额！理解错了？

还会有这种事~~

wangzhenghua · 发表于 2010-3-14 15:35:19

我是指在一个视图中上盖的两个不同位置，这个能做吗？

ganyiwei · 发表于 2010-3-14 19:29:49

本帖最后由 ganyiwei 于 2010-3-14 19:30 编辑

我是指在一个视图中上盖的两个不同位置，这个能做吗？& a' H) e6 g! j' `4 Z" |
wangzhenghua 发表于 2010-3-14 15:35 http://www.3dportal.cn/discuz/images/common/back.gif

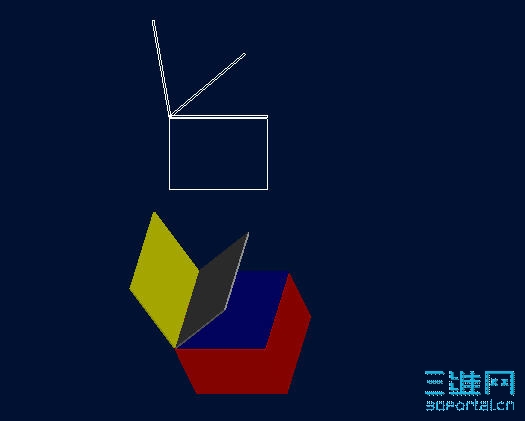

两个不同位置？无数个都可以，要多少个就装多少个就可以了。

wangzhenghua · 发表于 2010-3-14 21:31:18

请问，你是怎么做的？

ganyiwei · 发表于 2010-3-14 23:52:03

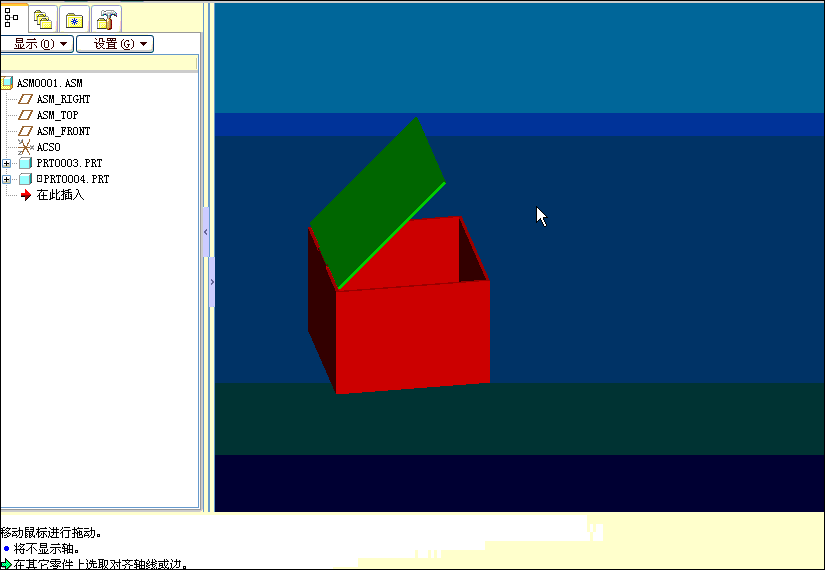

参照上面第二个动画，
在你约束好上盖后再加多个约束--对齐角度

ganyiwei · 发表于 2010-3-15 00:02:40

怕你不明白，再做一次。

zpf2199 · 发表于 2010-3-15 06:48:01

在同一个视图中，显示一个零件的两个工作位置，其中一个位置应为虚线显示。
注：这应该是过去的手工画法。

fei307535442 · 发表于 2010-3-15 08:10:39

你的同一个视图是什么意思？怎么能在一个视图上显示两个工作位置，那样不是很乱。为什么不插入两次表达？

wangzhenghua · 发表于 2010-3-15 09:28:09

谢谢，我看了你做的动画，能不能只装一次而在一个视图中显示两个位置？装两次的话三维图有些乱

feelingok · 发表于 2010-3-15 11:01:07

本来就应该两个视图放嘛,

ganyiwei · 发表于 2010-3-15 12:12:22

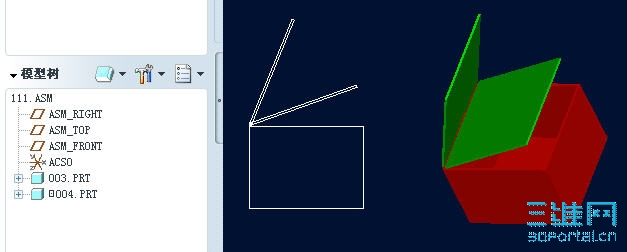

想表达两个构件不同位置本来就应该分开2个视图放, 请按照#4的方法,
一个视图的问题, 不再做讨论.

wangzhenghua · 发表于 2010-3-15 19:36:22

我是做挖掘机设计的，在一个视图中要表达铲斗完全展开和完全收回两种状态，如果装两个铲斗的话三维图太难看了，所以想问一下有没有别的办法

roc_zhu · 发表于 2010-3-16 15:58:53

工程图是指的2维的吧？

ganyiwei · 发表于 2010-3-17 11:32:54

装配一个盖也能做个不同的位置

.

wangzhenghua · 发表于 2010-3-19 20:34:17

请问你是怎么做的？

ganyiwei · 发表于 2010-3-19 21:00:43

请问你是怎么做的？" {. T& p; V# T9 q5 N
wangzhenghua 发表于 2010-3-19 20:34 http://www.3dportal.cn/discuz/images/common/back.gif

既然你看不出来那证明方法有效

障眼法，2个重叠放一起了

wangzhenghua · 发表于 2010-3-20 07:20:49

我明白了，原来我也是这么做的

zhhayu · 发表于 2010-3-20 08:21:25

真的没看明白
