愁死我了，这个拔模如何做？给大家拜晚年了！☆☆☆

lyj_bd · 发表于 2010-2-24 11:16:37

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 lyj163 于 2010-2-25 09:24 编辑

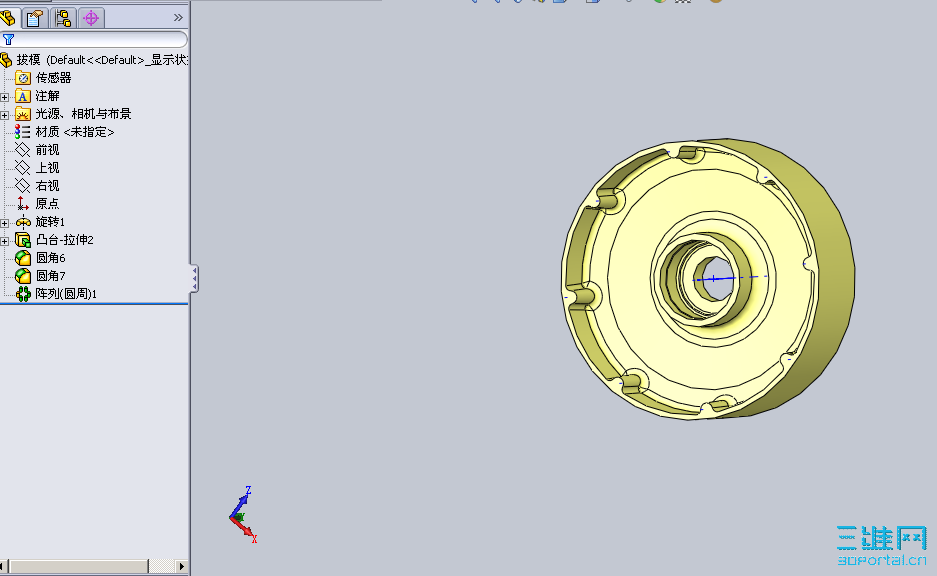

如题，一个圆内均布8处凸耳，凸耳要求设计成拔模结构，2°,延伸到圆内中间的斜面，交接处到圆角R6,凸耳处倒圆角R4，试了N次，均不成功，小弟用sw不多，希望高人热心解答，多谢，给大家拜晚年了。

实体部分大部分完成了，只差凸耳处了。

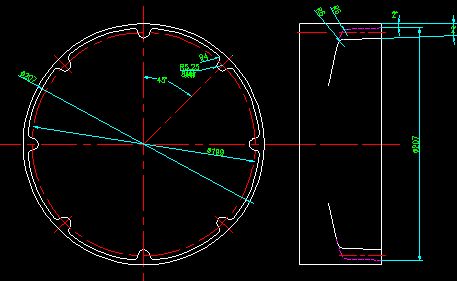

附件为cad平面图和sw实体部分。

感谢各位

lyj_bd · 发表于 2010-2-24 13:22:12

汗，自己顶一下，希望高人在不忙的情况下，帮帮我。

张亚剑 · 发表于 2010-2-24 13:30:04

这么简单的零件，不要用曲面，用曲面反而麻烦

张亚剑 · 发表于 2010-2-24 13:31:51

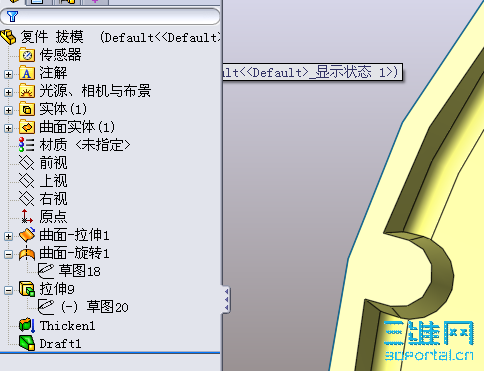

拔模是要这个效果？

xuxinzhi2006 · 发表于 2010-2-24 13:53:56

我下载看看能不能做的出来？

samrld · 发表于 2010-2-24 15:13:23

本帖最后由 samrld 于 2010-2-24 15:17 编辑

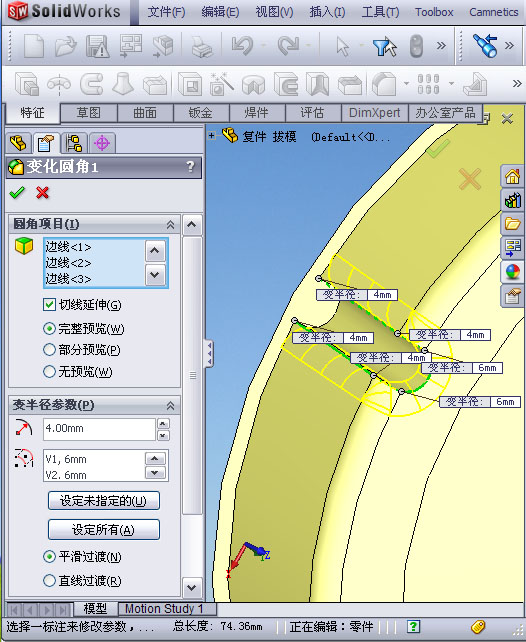

将整个零件合并为一个实体之后，用可变圆角做。

lyj_bd · 发表于 2010-2-24 16:50:57

拔模是要这个效果？1589346' ~" I$ l, m' ]8 j. B9 u+ Q
张亚剑发表于 2010-2-24 13:31 http://www.3dportal.cn/discuz/images/common/back.gif

呃，不是的，应该是R5.25不应该随拔模变大，只是有了斜度。

lyj_bd · 发表于 2010-2-24 16:53:48

本帖最后由 lyj163 于 2010-2-24 16:55 编辑

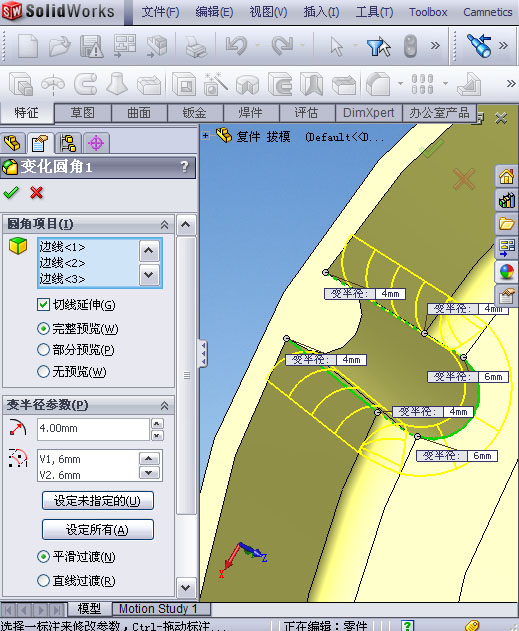

将整个零件合并为一个实体之后，用可变圆角做。
) c* ^) k$ A9 z# T$ k. f& I6 L15894100 v: l! K! H0 i7 E' _
samrld 发表于 2010-2-24 15:13 http://www.3dportal.cn/discuz/images/common/back.gif

如何才能合并成一个实体呢,我怎么没看到那个选项？还有，凸耳拉伸时不应该变大R5.25,只是有了2°的斜度才对。

xuxinzhi2006 · 发表于 2010-2-24 18:48:30


不知可否？

lyj_bd · 发表于 2010-2-24 19:21:56

本人是用楼主建模中《曲面旋转》的截面尺寸做的旋转后、再拉伸拔模、圆角。请楼主看看1589721不知可否？1 a0 ~( A% g+ }5 X* B4 B9 Q# l
xuxinzhi2006 发表于 2010-2-24 18:48 http://www.3dportal.cn/discuz/images/common/back.gif

感谢楼上的，能否给出源文件，为何我做拉伸时，（拉伸中有“拔模”一项），选择向外拔模，会提示出错，恳请给出源文件，让我看看吧，另外，我做出的凸耳在拉伸后（仅拉伸，不做“拔模”）厚，总和曲面选装形不成一个实体，不知为何，

qiyuezhuifeng · 发表于 2010-2-24 21:37:41

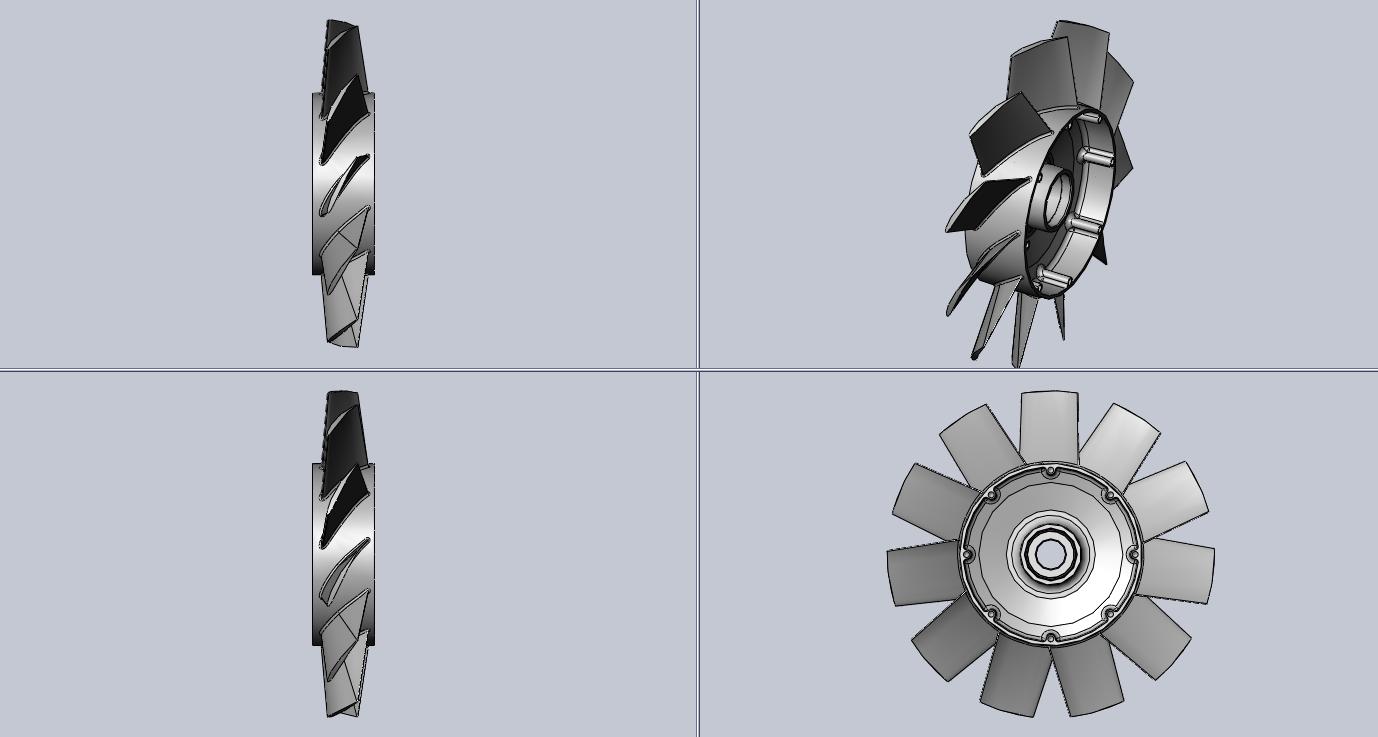

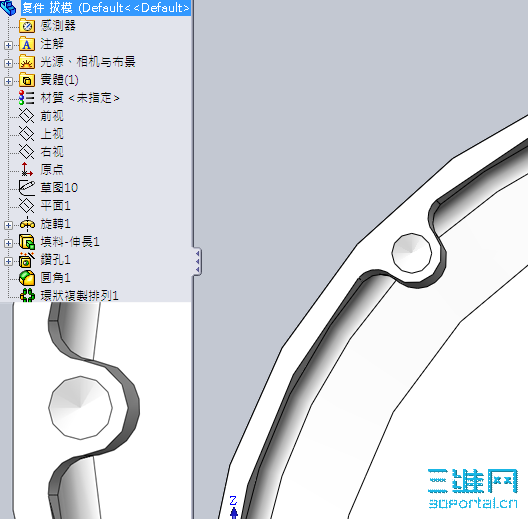

试做一个，看看符合要求否？

1.rar (1.09 MB, 下载次数: 70)

hidingman · 发表于 2010-2-24 22:09:33

本帖最后由 hidingman 于 2010-2-24 22:10 编辑

1.用前草圖 2度線當導引伸長
OR 2. 用掃出

xuxinzhi2006 · 发表于 2010-2-24 23:00:25

看楼主发的源文件好像是SW2009的，我是用SW2010做的，我发了估计你也打不开？其实我在上面已经讲了，楼主建模时不要用《曲面-拉伸》及《曲面-旋转》而直接用《曲面-旋转》内的草图用《基体旋转》就可以了！
