装配体中如何插入DWG/DWF图纸

KT-KID · 发表于 2010-2-24 09:52:01

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

各位前辈，小妹想在装配体里插入一张DWG图纸，并且还要与装配体做配合，但我在插入里面没有找到插入DWG的选项。。。

不知道有没有什么办法能够解决？？？

sundavid · 发表于 2010-2-24 10:12:06

把dwg做成块放在装配图你定义的基准面上即可。爆炸块后修改。

sundavid · 发表于 2010-2-24 10:12:40

把dwg做成块放在装配图你定义的基准面上即可。爆炸块后修改。

KT-KID · 发表于 2010-2-24 10:46:57

客户发给我的DWG图纸里已经做好了块我在SW里插入后原来的线形就没了。。。本来是点划线的插入后就成实线了。。。每次都要炸开块再做修改。。。而我要修改的线又很多各位有没有一劳永逸的方法啊？

4520XZJ · 发表于 2010-2-24 10:53:37

不明白这什么要这样做，能否贴图说明下？

helloyf · 发表于 2010-2-24 11:00:41

真厉害啊，在装配体里插入DWG图纸，做什么用？

sundavid · 发表于 2010-2-24 11:20:44

一劳永逸的方法就是先用笨办法一点点弄，忽然某一次就明白了，原来这样更快！

jiba35 · 发表于 2010-2-24 11:30:00

同问::在装配体里插入DWG图纸，做什么用？

KT-KID · 发表于 2010-2-24 12:01:08

本帖最后由 KT-KID 于 2010-2-24 13:46 编辑

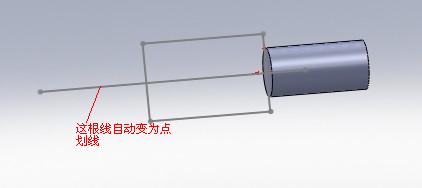

我在CAD里做了个图，分图层的然后我直接在SW装配体里选择工具-块-插入选择之前画的DWG图纸插入进去后原来的线形就变了。。。

wyb1998 · 发表于 2010-2-24 12:34:51

楼主，我建议个方法你试试，你把DWG里的图纸先复制一下，然后在SolidWorks里新建一个零件，然后直接粘贴，会自动形成一个草图，然后在这个草图里你原来设置的图层线型应该是不会变的，然后你根据需要再分别组对成块，就可以在其他地方用了。如果从SolidWorks里直接插入块，基于两种软件相互配合较差的问题，可能会出现楼主所说的虚线变实线问题的

yearbyyear · 发表于 2010-2-24 12:50:46

啥都不说上图片

KT-KID · 发表于 2010-2-24 13:24:22

11# yearbyyear
我用的也是这种方法，但是用这种方法以后原来DWG里的线形就没了点划线变成了实线。。。

sundavid · 发表于 2010-2-24 13:30:52

你输入DWG时有个线形选择，都选上试试。

KT-KID · 发表于 2010-2-24 13:54:09

13# sundavid
我之前用的方法与11楼的方法相同就是这种方法会让原来的线形丢失。。。希望能够让线形自动保留下来~

helloyf · 发表于 2010-2-24 14:01:32

最终的目的是建模吗？那么在CAD中将中心线层隐藏得了。

KT-KID · 发表于 2010-2-24 14:11:25

15# helloyf

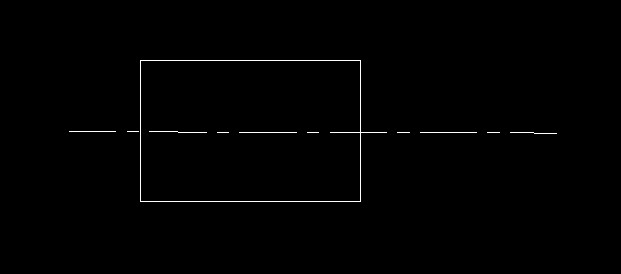

不是的其实要用的DWG的图纸是很复杂的而且也不是自己公司的图不能做建模放到装配体里是作为引用的表示有这么个东西装在那里而那根点划线是一根基准线必须要保留的不是一般的中心线。。。愁啊~

tonyhyb · 发表于 2010-2-24 15:30:37

楼主能否试着将自己的装配体转成DWG格式，然后到AutoCAD里和他们的DWG文件进行装配呢？
反过来做，不知道可不可行啊。

KT-KID · 发表于 2010-2-24 15:45:54

17# tonyhyb
这样肯定不行啊~做成三维的就是为了展示给客户看实际的效果而那张DWG的图纸仅仅是作为一个参考的如果还是平面的还不如直接用AUTOCAD画呢。。。

wyb1998 · 发表于 2010-2-25 12:45:55

我在10楼做了说明，楼主可能并不在意还是对这种方法感觉笨拙，但是在没有其他方法情况下，我认为这还是最有效的办法，下面进行图片说明

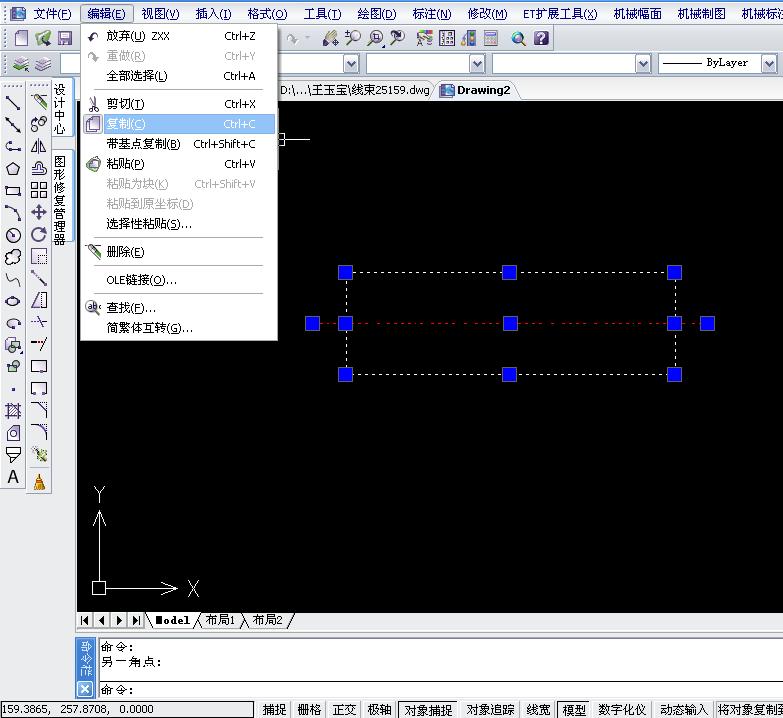

1、在CAD里新建一个草图，（跟楼主举例图形类似）。然后复制图形

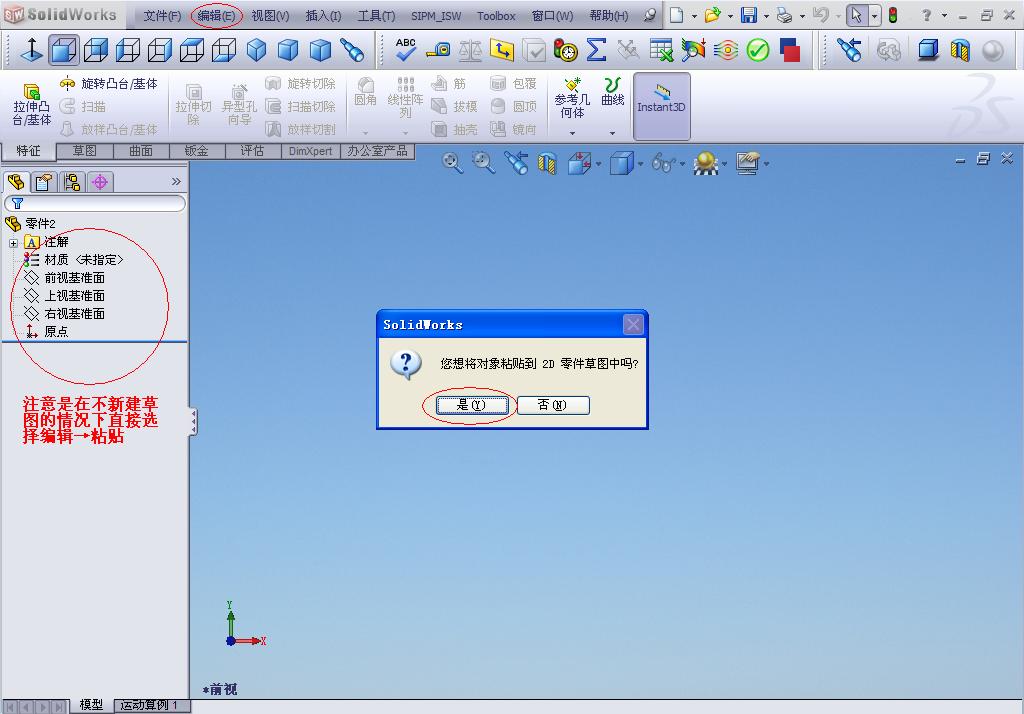

2、在SolidWorks里新建一个零件，然后选择粘贴，注意不要先新建草图，否则是粘贴不上的

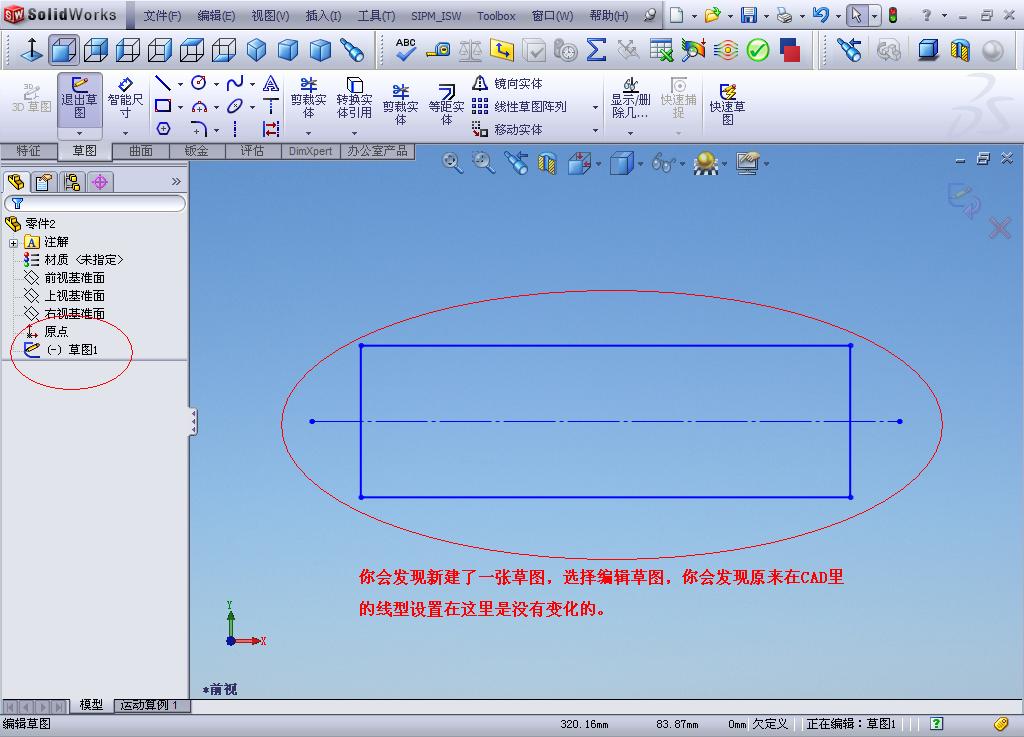

3、粘贴后，你会发现自动新建了一个草图，现在编辑这个草图，你就可以发现这个草图与你在CAD里原来的草图各线型设置是一样的

4、SolidWorks里面草图有了，你想怎么建块就不用我说了吧

KT-KID · 发表于 2010-2-25 14:26:42

19# wyb1998
谢谢指教这样做的确挺方便的做成块后还能放到设计库里方便重复利用！

helloyf · 发表于 2010-2-25 15:30:46

19# wyb1998

为什么不能先新建草图，否则粘贴不上？通常我都是先新建草图，一样可以粘贴在CAD中复制的对象啊。
