焊接符号

hjh1314520 · 发表于 2010-2-9 09:38:17

您需要登录才可以下载或查看，没有帐号？注册

x

焊接符号3和13分别代表什么意思？哪位高手能帮忙？

lhf999 · 发表于 2010-2-9 10:00:00

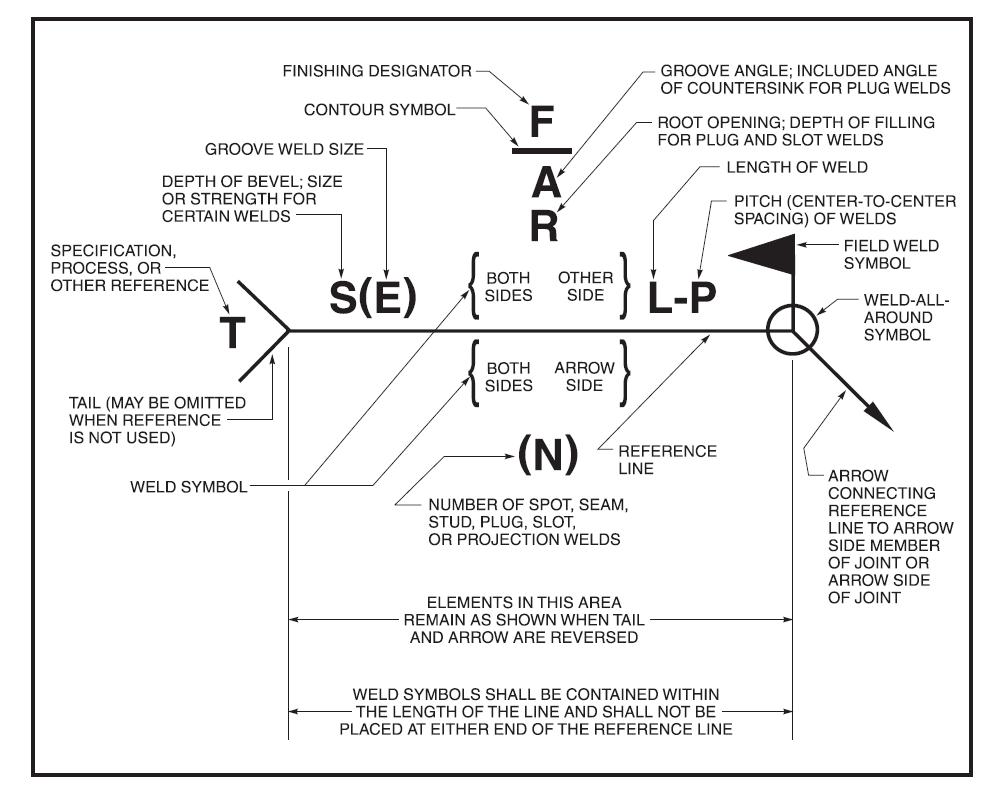

焊缝高度3，长度13。单位估计为mm。（图片中的S和L）

kangzhsh · 发表于 2010-2-10 16:00:24

提示: 作者被禁止或删除内容自动屏蔽

comba_001 · 发表于 2010-2-14 10:07:27

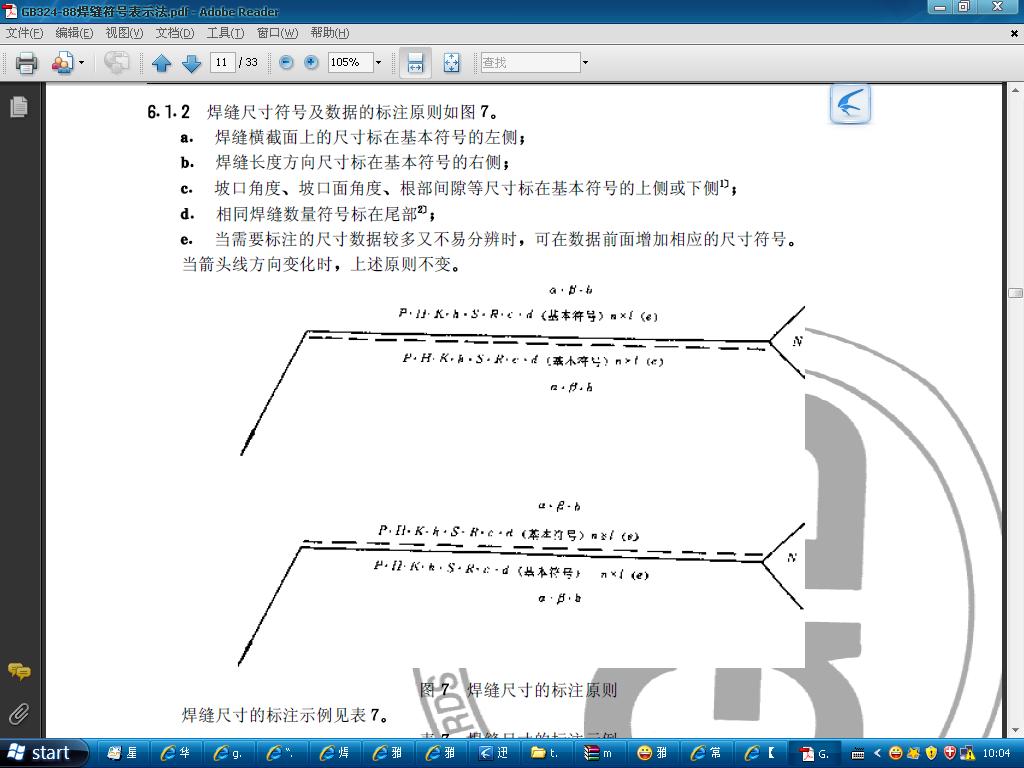

可参照gb324-焊缝符号表示法

zhushengdi123 · 发表于 2010-3-3 15:19:03

如果13是：5X13（100）意思就是分段焊接，分5段焊接，每段长度13，间距100，单位都是mm
