在旋转体里画异型孔应该如何定位？

jiba35 · 发表于 2010-2-1 20:02:19

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

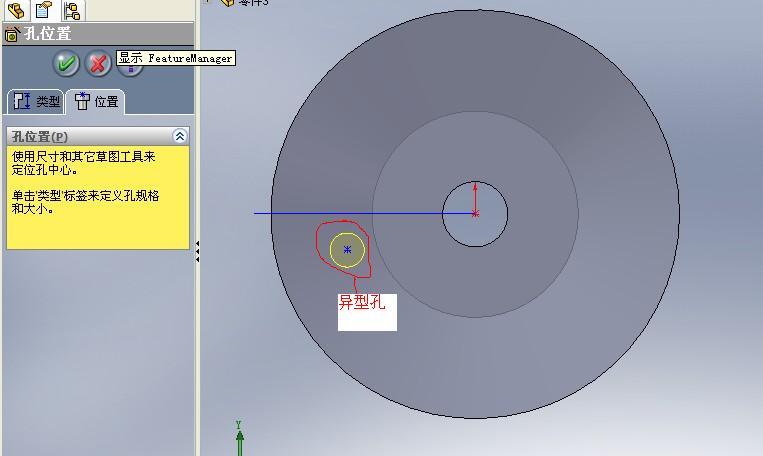

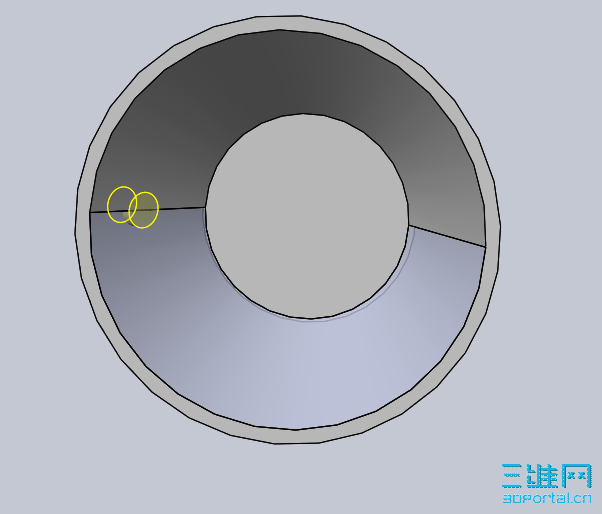

如下图，应该如何对异型孔进行定位尺寸的约束

比如如何把异型孔定位在蓝色的水平这个线上？？？？？？

网前半点 · 发表于 2010-2-1 20:21:23

本帖最后由网前半点于 2010-2-1 20:22 编辑

异型孔下有二个草图：

一个为3d草图：用于孔定位
一个2d草图：用于控制孔的尺寸（比如深度，大小）
这些尺寸都是可以更改。
你进入各草图编辑即可
至于具体尺寸如何约束，那要看你产品了

jiba35 · 发表于 2010-2-1 20:29:16

楼上的我要的就是如上图的定位尺寸啊

把异型孔弄在水平上该怎么去约束啊？？？？？

网前半点 · 发表于 2010-2-1 20:36:59

本帖最后由网前半点于 2010-2-1 20:40 编辑

现在的都不知道礼貌吗？？

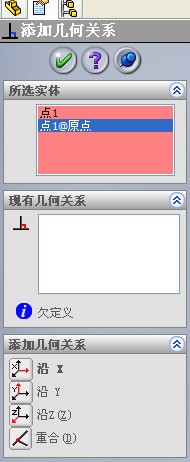

我已经说了孔的定位尺寸在那个3d草图中，也就是一个点，你对这个点添加：几何关系+尺寸就可以

如果还是不知道那
这里你可以找到答案
不要再来问这个是哪里

w_hs1 · 发表于 2010-2-1 20:48:30

第一次进入位置标签后，实际上就是进入了位置草图的编辑的插入草图点状态，其实与草图编辑没有任何不同，当然也可以设置各种约束，标注各个尺寸，因此要让该点在兰线上应该没有任何问题。当然也可以多次进入位置标签或直接进入位置草图进行编辑。

2楼，要说明的是位置草图可以是3d的，对于平面上的异型孔的位置草图也可以是平面草图，而且此时应该尽量设置成平面草图。

网前半点 · 发表于 2010-2-1 20:59:58

不老叔说的极是
这里你的旋转面所以为3d草图
如果是平面的话，你在打孔前先选择位置面，这是为2d草图
便以约束控制

jiba35 · 发表于 2010-2-1 21:52:26

可是没办法添加几何关系？？？？

xuxinzhi2006 · 发表于 2010-2-1 22:28:57

[quote]如下图，应该如何对异型孔进行定位尺寸的约束

比如如何把异型孔定位在蓝色的水平这个线上？？？？？？
jiba35 发表于 2010-2-1 20:02 http://www.3dportal.cn/discuz/images/common/back.gif

吗？

jiba35 · 发表于 2010-2-1 22:49:40

试了各种方法还是不行！！！

完蛋了还是明白不了啊！！！！！！

gxj528 · 发表于 2010-2-2 11:31:35

难道要画草图定位？我有时候也定不了，就按特征画的

hbzyzyc · 发表于 2010-2-2 12:11:25

你传上原文件才好说话！
你是想远厚度方向打孔还是沿其它方向打孔？

hbzyzyc · 发表于 2010-2-2 12:23:23

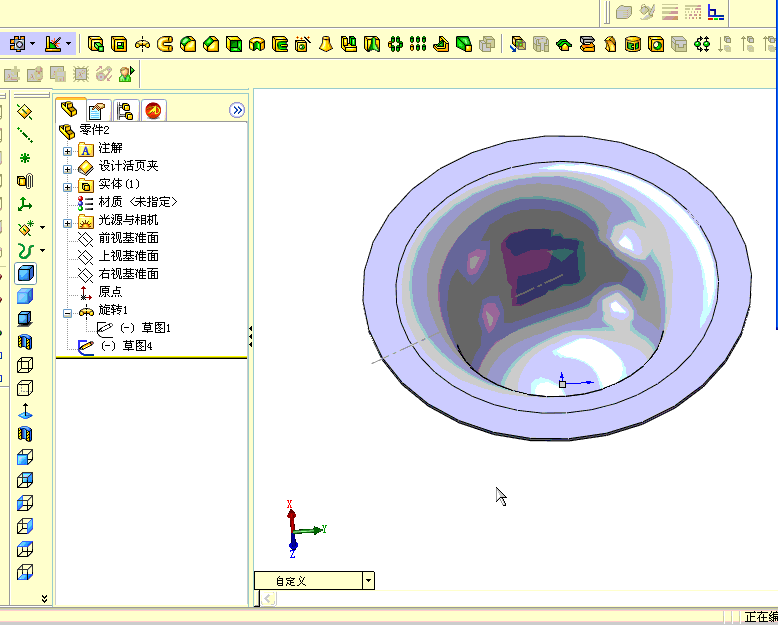

看看有问题再联系

bosh · 发表于 2010-2-2 12:54:43

试了下，嘴快的方法就是改Z轴和X轴的坐标，很方便的！
