带扶手的梯子平台(带源文件)

useless · 发表于 2010-2-1 15:51:31

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 useless 于 2010-2-4 11:21 编辑

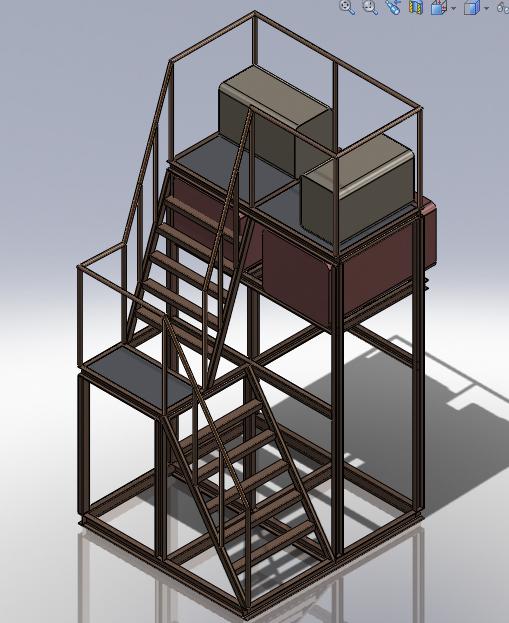

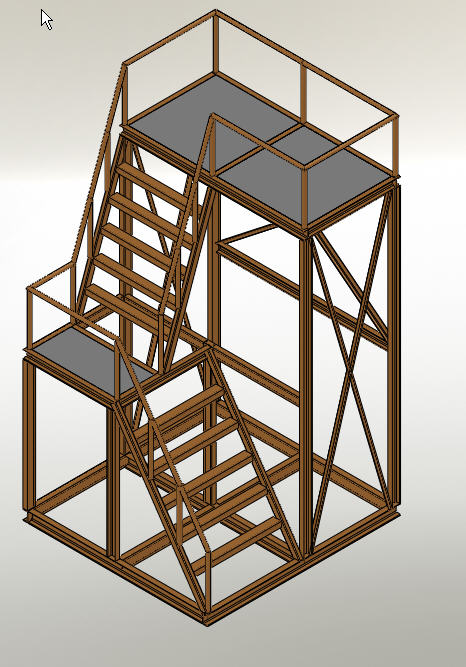

看见坛子里有朋友做平台,刚好自己也遇到一个具体的工作项目,
我们的设备需要一个油箱支架,有高度和安全要求,和大家分享下,
没作好的地方请多指点.
PS:个人感觉焊接这个特征太有用啦,再也不用一个个零件去装配的

新型油箱架.rar (1.02 MB, 下载次数: 630)

gld123 · 发表于 2010-2-1 15:57:28

我给你贴

gxj528 · 发表于 2010-2-1 16:13:38

焊接的特征还从没用过呢，

lushaohai · 发表于 2010-2-1 22:39:48

不错，学习下！

tiny7 · 发表于 2010-2-2 16:03:33

好希望我们做的平台也是三维的啊还能锻炼一下三维软件的使用
现在我们画的都是二维的一说就是不重要现场自己焊一下就行的
就是让你们设计院给出个图纸

useless · 发表于 2010-2-3 19:41:08

6# tiny7
呵呵，我们也不是设计院，
我们办公室正在普及SW,
都是搞机械制图的

lushaohai · 发表于 2010-2-3 23:28:06

下一个学习下

mzy001 · 发表于 2010-2-4 09:48:20

好东西，收藏！

ko25 · 发表于 2010-2-4 10:14:37

感觉扶手有些低,上梯子的话手够不到扶手

bosh · 发表于 2010-2-4 10:59:01

有学会一招，以前都不知道焊件怎么用！

stone3rd · 发表于 2014-4-26 09:50:45

的确没用过焊接的，下载下来试试

fang1965 · 发表于 2014-4-26 10:23:16

下载练习练习，谢谢楼主

BACKTO_NintyS · 发表于 2014-4-26 17:04:21

SW的焊件可以直接用3D草图在一个零件中生成，这比CATIA的装配体模式简单不少！

BACKTO_NintyS · 发表于 2014-4-26 17:32:32

楼主，模型中有些边角未处理，背部的十字架也与外表面不平行。

xuezhongfei2002 · 发表于 2014-4-26 21:52:35

画平台还得用焊件,不然太麻烦,特别是扶手,画好线,再选管,直接生成

一里阳光 · 发表于 2014-4-27 11:16:29

护栏高度不能低于1100 我司是这么规定的。出于安全考虑。

zzzm · 发表于 2014-9-28 14:13:39

下载学习！谢谢分享！

luanguangtao · 发表于 2014-9-28 15:32:51

很多焊件相交部位没有裁剪

sxl_sxl · 发表于 2014-9-28 16:01:52

LZ的头像看上去很赞啊，敢问是做什么的

以爱的名义 · 发表于 2014-9-29 08:26:12

画的不错，基本上都是大同小异
