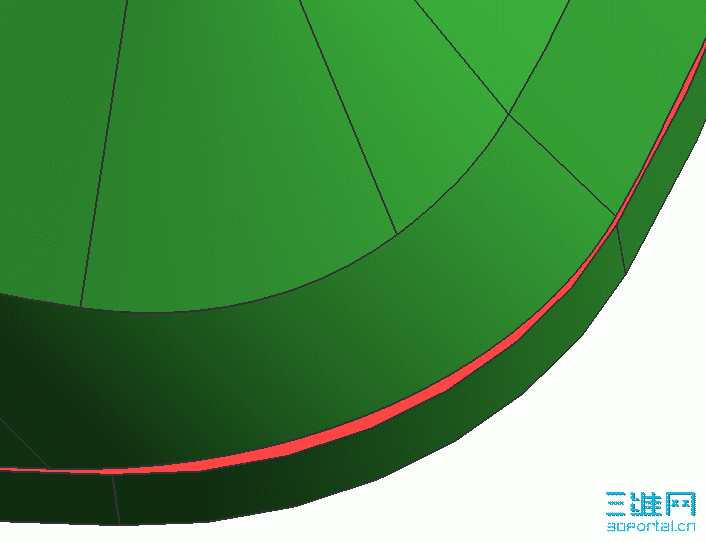

1、关键点：红色的凸出特征影响了抽壳特征的创建，见图1；因为类似于抽壳、偏置都是将选中的面法向偏置的结果，当相邻面的法向之间的夹角小于90°，法向操作的结果就可能会使得相邻两面或多面产生自交现象，从而改变原有实体的拓扑结构，这是不允许的，所以导致操作失败（详见《UGNX高级开发实例》p47的相关叙述）；
. ]9 f3 c, ~9 V( v! v0 `. ~3 j" {" W9 H
2、所以要解决这个问题也很简单，总的方针是：改变建模顺序、将导致失败的特征在抽壳操作后创建；具体步骤如下：

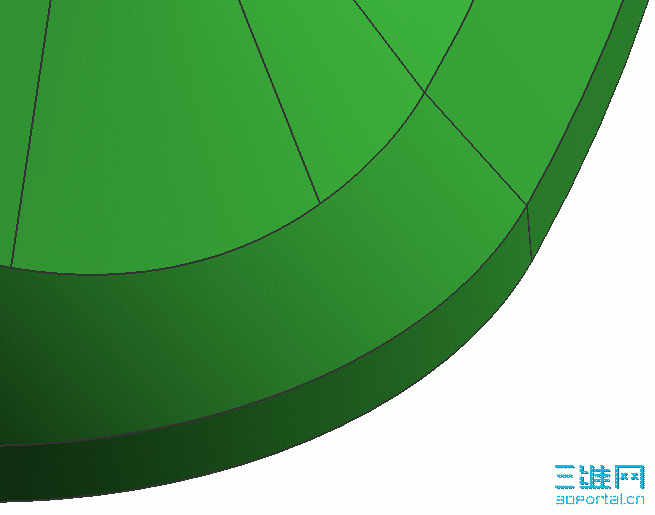

0 q5 o$ h/ z, |$ V' Xa）去除“凸出”特征，见图2$ \$ C3 X: h! P' j* P) h' l- L

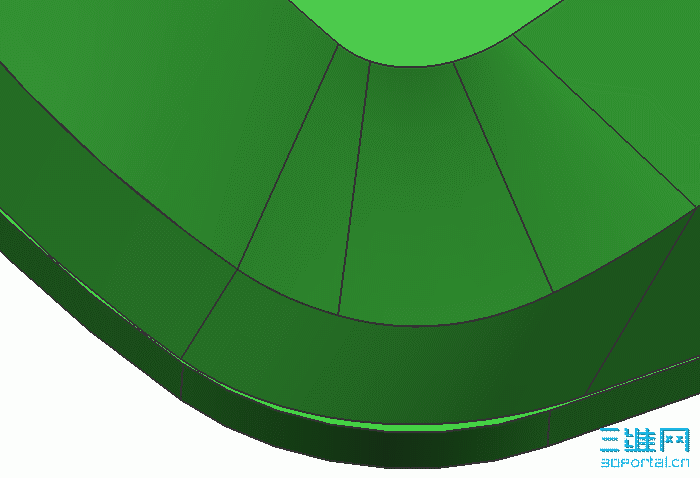

b）抽壳，见图3；! U" a$ i4 `- W! `0 v* F5 v$ m% B6 x' {

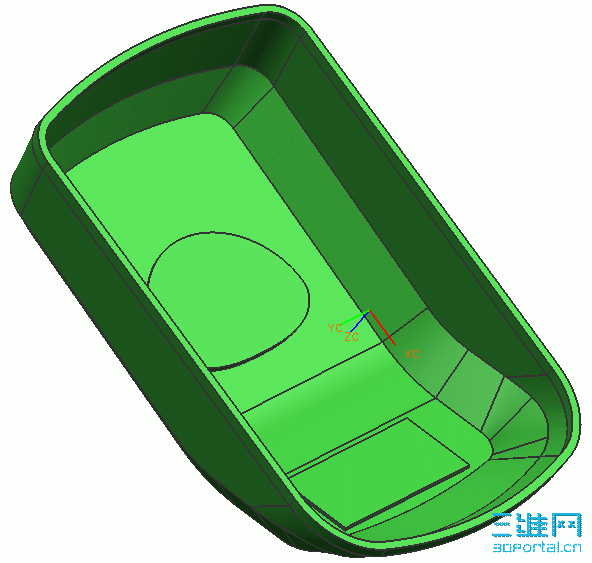

c）创建“凸出”特征，见图4；, q2 }% H: x, d) v
) G8 O* v0 O/ ^# c3 x8 Z" d, S5 ]
3、去除“凸起”特征时本人的操作比较复杂，采用了拉伸、偏置、布尔减，抽壳后，再将拉伸特征与抽壳后的特征布尔加（开始创建了两个拉伸特征），但楼主大可不必这么复杂，因为本人得到是step文件、无特征，楼主在建模只要在开始时就考虑特征之间的建模顺序；
3 h! d% N4 U- T$ @8 H3 c: z
, \* x1 `$ i+ k e1 wrar附件中有完整的叙述及结果文件（NX4.0），楼主可以看看里面的操作。 |
