能否把多张设计图集中到一张图上

LIUXINXUE123 · 发表于 2010-1-25 14:22:49

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

能否把多张设计图集中到一张图上，也就是打开这一张图就可以看到所有的图纸，还要保持每张图的原来设置，主要就是比例设置不变。

jwhjj · 发表于 2010-1-25 14:39:15

trzzzjj · 发表于 2010-1-25 14:43:09

可以，在文件——并入文件

mbz1618 · 发表于 2010-1-26 11:42:06

用复制--粘贴的办法也可以

nieweiguo · 发表于 2010-1-26 12:33:47

正确的方法是，在2009R2中的模型空间画图，然后在图纸空间布局,模型空间是1:1画图,这样一套图纸就一个文件了

cloudpeng · 发表于 2010-1-26 15:04:11

反正复制粘贴的办法肯定不行。因为图纸的比例不一样。

65621835 · 发表于 2010-1-26 17:01:54

可以的，比例不一样，算算就可以了

nieweiguo · 发表于 2010-1-26 18:42:27

R2图纸空间可以设不同的比例的，一个图纸窗口设一个比例

nieweiguo · 发表于 2010-1-26 18:44:01

在autocad里就是这样画的

672623990 · 发表于 2010-1-26 20:15:14

打开文件菜单，选择并入文件，选择并入文件确定就可以了

煤研一杆枪 · 发表于 2010-1-27 09:44:21

2楼的方法肯定不行，楼主要求“主要就是比例设置不变”，2楼帖图最上面的两张，看标题栏和图框比例就知道都是三号图，可大小明显不一样。中间甚至出现比四号图还要小很多的图纸，明显是并入时没考虑比例问题。
5楼的方法可以解决问题，但不符合CAXA的绘图特点。CAXA最大的好处就是先选图幅，先定比例。这符合所有画过纸质图纸的工程技术人员的画图习惯。CAD所有图纸均1：1的画法，培养了国内一批设计人员的坏毛病，实际是一大败笔。一个整机如果和一个零件放到一个模型空间，那不停地缩放视图比例一定会让你抓狂。
3楼，7楼，10楼说的都对，但都不太全面。实际上，只要在并入时，在立即菜单处输入并入比例即可，换算方法为：用将要并入的图纸比例除以当前图纸比例。比如，当前图纸为1：3，要并入一张1：2的图纸，那么就在并入时，在立即菜单上输入换算值1.5，计算过程为：(1:2)÷(1:3)＝1.5，实在不愿意换算，干脆输入算式也成。在立即菜单里输入“1/2/(1/3) ”也可以，注意只输入引号内的内容，括号只能用半角。

ga000000 · 发表于 2010-1-27 10:14:15

很简单，复制粘贴和并入文件都可以啊，你试着练习一下

nieweiguo · 发表于 2010-1-27 10:59:21

楼主想把多张图纸集中到一张图上的想法有误，因为在打印的时候就不能1:1打印了。只能用窗口方式打印。现在电子图板2009R2引进了图纸空间功能，在图纸空间里画图跟caxa以前的画图习惯一样，先选图幅，先定比例符合所有画过纸质图纸的工程技术人员的画图习惯。这样就可以将模型空间里画的图复制过来布局一下退可,跟以前caxa出图方式也一样，最大优点是整套图纸都在一个文件内，查找起来方便多了。另外在模型空间!:!画出总图和部件图和零件，极大地方便了零件之间的校对，不容易出错，可以提高绘图效率，这是一种新的画图思维，大家可以试试。

jwhjj · 发表于 2010-1-27 11:13:58

这样可以吗？

nieweiguo · 发表于 2010-1-27 14:27:02

楼上动画就是在图纸空间画图

nieweiguo · 发表于 2010-1-27 14:28:02

楼上动画就是在图纸空间画图

LIUXINXUE123 · 发表于 2010-1-27 14:32:07

谢谢13楼，您的方法可行，但不能用AUTOCAD那样用布局打印，只能用窗口打印，但已经足够可以了。

煤研一杆枪 · 发表于 2010-1-27 14:44:59

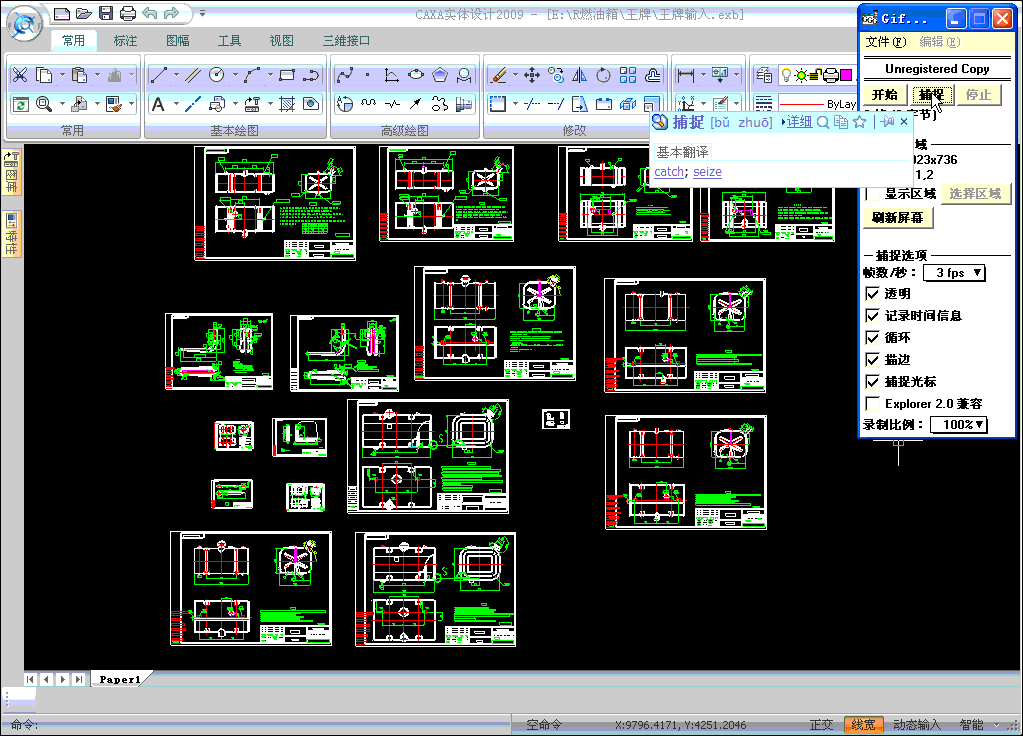

没看懂14＃的动画要表现什么啊。

jwhjj · 发表于 2010-1-27 15:00:29

主要说版本功能，它可以各行其是，又在同一版面。

nieweiguo · 发表于 2010-1-27 15:11:49

17楼的，电子图板2009布局中，可以1:1打印的。打印时选择“极限图形”就可以了

nieweiguo · 发表于 2010-1-27 15:49:06

由于布局这个功能是新开发的，所以bug比较多，调入布局里的图框一定要先设好比例，再用带基点的复制命令复制然后粘贴到布局里才行，而且以后不能再改变布局的比例了

LIUXINXUE123 · 发表于 2010-2-3 14:11:44

请高手详细讲解一下布局的用法？

sxlfr · 发表于 2010-2-3 17:36:33

1569004% H3 c R( M r3 e! G* X; g1 J
这样可以吗？' f! t1 \/ n4 K$ J8 V) }; I
jwhjj 发表于 2010-1-27 11:13 http://www.3dportal.cn/discuz/images/common/back.gif

老兄，看清楚楼主的问题再出招，要不然太露怯了。

煤研一杆枪 · 发表于 2010-2-4 11:50:46

呵呵，楼上的太冲了。

jwhjj · 发表于 2010-2-4 14:10:23

回23楼
我60岁了，没有文化，与你们有代沟吧，能与你们交流我很高兴，但我很上进的，用电脑是从286开始，手工制图到R12至R15，R15转CAXAV2，CAXA2008R3现转NX7，有42年的机械经验，刚学上网，让我们共同学习提高吧。
