怎样在注解中插入零件特征尺寸参数

IKKO · 发表于 2010-1-18 10:26:35

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

比如零件的尺寸是500x800x10

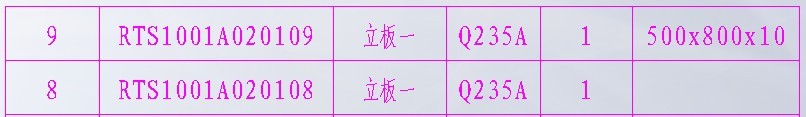

在装配工程图的表格或注解中，怎样抓取这三个尺寸！，当三维实体尺寸改变时，这三个尺寸500，800，10也跟着变

benbengo · 发表于 2010-1-18 15:31:45

先在工程图中标尺寸，在表格中输入输入A，或其他数字，选中后点尺寸，表格中的A就变成500了，如不用尺寸，删除标注的尺寸即可

大鹿 · 发表于 2010-1-18 15:35:46

又一件“答非所问”的事件发生了

任生 · 发表于 2010-1-18 16:31:37

本帖最后由任生于 2010-1-18 16:37 编辑

2# benbengo

是个好方法又学了一招，刚才还想问如果在工程图里不标这个尺寸，在工程图的表格里怎么关联到零件或者部件里那？

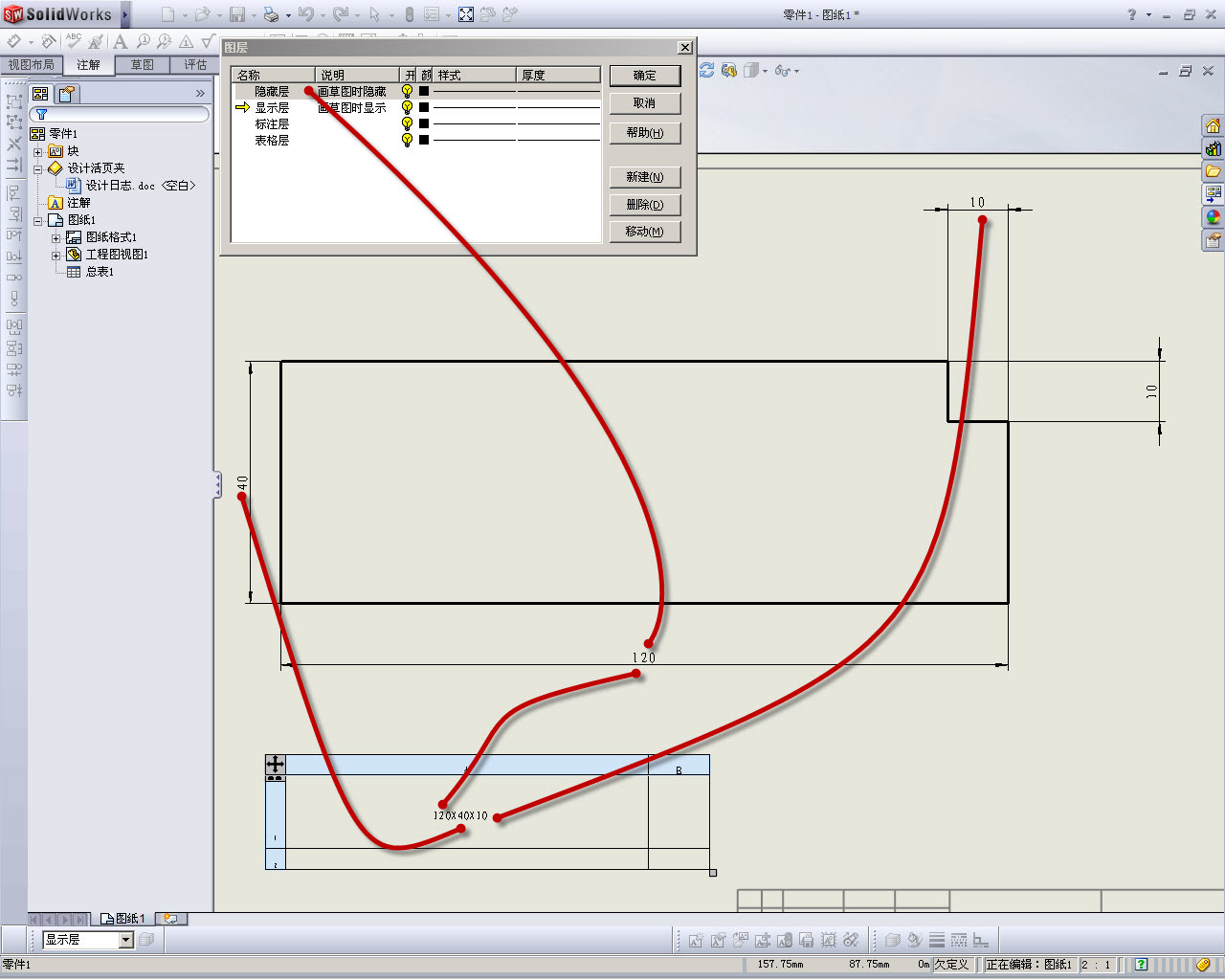

试了试我搞不定怎么也关联不到，后来想起一方法，把工程图里的尺寸和表格关联后将这个不想看到的尺寸放进隐藏的图层里面，表格中的数据还好用。

benbengo · 发表于 2010-1-18 18:02:07

不标尺寸的方法我也在找！

waiglinli · 发表于 2010-1-18 18:07:57

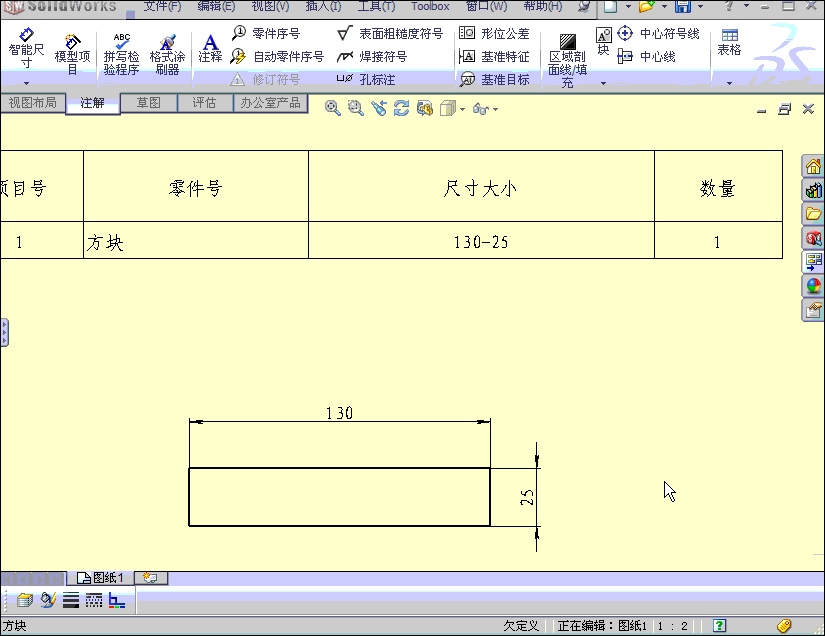

自定义属性里去，再在这个表格里做个链接就好，做好后效果如下，

大鹿 · 发表于 2010-1-18 18:55:50

4# 任生

来不及拍马屁的样子

IKKO · 发表于 2010-1-19 09:00:37

谢谢2楼，4楼，
六楼的方法不错，但只看到效果，没有方法，能告诉我吗？

waiglinli · 发表于 2010-1-19 10:11:27

谢谢2楼，4楼，
+ c( I2 p/ s; ^* Y六楼的方法不错，但只看到效果，没有方法，能告诉我吗？. L" |3 o* [2 X* W( z
IKKO 发表于 2010-1-19 09:00 http://www.3dportal.cn/discuz/images/common/back.gif

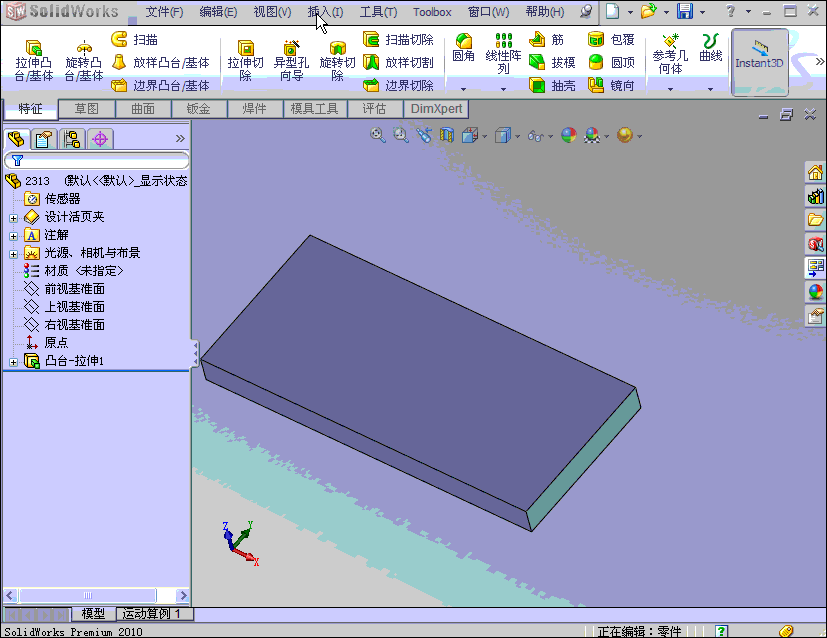

可以的，我做了个要零件里面的，道理一样，你看着再想会就知道了，

benbengo · 发表于 2010-1-19 10:23:42

楼上的方法不错，单只能在零件里做，在装配模式下，不能插入零件的尺寸参数，也就是说在零件BOM表中插入不了零件的尺寸参数。还有高招没？

长虹贯日 · 发表于 2010-1-19 10:58:08

9# waiglinli
按你提示的方法做了，但始终也没有链接到尺寸上，始终为固定的文字，这是怎么回事？一定是链接方法不正确！请指教！

4520XZJ · 发表于 2010-1-19 12:33:06

多试试就好了

shl_1314 · 发表于 2010-10-27 14:42:25

9楼的一看就明白了，赞一个！
