solidworks 多配置下焊件长度不能正确获取的问题

cnalia · 发表于 2010-1-17 19:56:48

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 cnalia 于 2010-1-17 19:59 编辑

附件
1111.rar

Solidworks 焊件功能较其他软件强大、方便，加上多配置功能，可以实现系列产品的开发，
但是，在出工程图中，我发现了些个人不能解决的问题，论坛高手如云，希望能得到各位的帮助。

http://www.3dportal.cn/discuz/attachments/month_1001/100117193130668ee5dd3e2f07.jpg

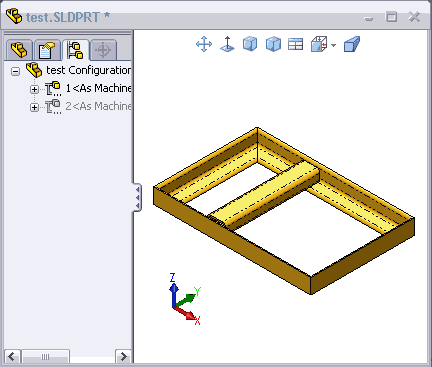

如图所示，该零件有两个配置：
配置1的尺寸是50*100*110 且底下型材为角钢
配置2的尺寸是51*101*111 且底下型材为槽钢

当我激活配置1，两个配置的工程图如下所示：

此时：
配置1图纸的焊件长度是正确的，型材类型正确。件4为角钢，长度100
其他零件也正常。
但：
配置2图纸的焊件长度是错误的，型材类型正确。件4为槽钢，长度不能获取
其他零件长度也不正常。

http://www.3dportal.cn/discuz/attachments/month_1001/10011719314c5ea06266073f16.jpg

当我激活配置2，两个配置的工程图如下所示：

此时情况就反过来了：
配置1图纸的焊件长度是错误的
配置2图纸的焊件长度是正确的
http://www.3dportal.cn/discuz/attachments/month_1001/10011719317c2f98affae147df.jpg

大家可以下载我的文件，以前不是有人问焊件没有总重项目吗，我这里曲线救国，解决了这个问题了
就是把材料表分成两部分，前面部分是焊件清单，后面部分是材料明细表，大家把我的表格另存为模板就可以调用了
不过使用过程中有些小问题要注意，大家慢慢体会吧。如果大家有不明白的地方，我可以另外开贴。

swust2003 · 发表于 2010-1-17 20:18:18

。。。。SW08版没办法打开，呵呵！爱莫能助了！当然也不一定解决得了！

cnalia · 发表于 2010-1-17 20:21:23

本帖最后由 cnalia 于 2010-1-17 20:23 编辑

呵呵，不好意思，忘了写明版本了，是2010版本的文件。
不过也还是谢谢了
您也可以用08版试试看做一个这样的焊接看看啊

大鹿 · 发表于 2010-1-17 23:11:03

多配置焊件，一向都用，
没楼主的问题啊！

cnalia · 发表于 2010-1-17 23:25:59

麻烦大鹿上传下您的文件可以吗

大鹿 · 发表于 2010-1-17 23:48:43

5# cnalia
ok

cnalia · 发表于 2010-1-18 00:15:40

谢谢鹿大，刚才自己试了一下，果然如同你所说的，把“长度”属性引用到其他属性的时候就会出错
不知道这算不算bug呢？这么简单的引用，sw怎么会出错？

cnalia · 发表于 2010-1-18 00:26:15

本帖最后由 cnalia 于 2010-1-18 01:04 编辑

啊哈，解决了，合并在一起也不会出错了。
把原来长度的属性
"LENGTH@结构构件1@2.SLDPRT"
改成
"LENGTH@@@结构构件1 @2.SLDPRT"
就ok了
不过在焊件轮廓指定的长度属性到了零件这里

总会变成
"LENGTH@结构构件1@2.SLDPRT"这种形式

如何让它自动变成
"LENGTH@@@结构构件1 @2.SLDPRT"这种形式？？？

真是头疼

albert2000_82 · 发表于 2010-3-12 23:17:21

你的重量属性是怎么做的啊？我在零件图的属性中加了个重量也是mass@，可是只显示整个零件的重量，不显示每个结构件的重量，怎么办啊。我看你的表是显示的。

cnalia · 发表于 2010-3-19 22:52:01

你可以下载我的文件，细细查看我的格式就ok了

行长988 · 发表于 2010-3-20 13:44:20

楼主，你的图框格式和图纸模板都是一项一项的关联的吗，我觉得我现在做了10种格式的图框，只关联了一种图框的属性，其余的没信息把其余的都关联了，因为工作量太，请教如何快速关联其他图框的属性，谢谢

行长988 · 发表于 2010-3-20 16:20:39

请问楼主，你的型材截面规格如何得到的，切割清单属性里没有可以选截面的项目，请明示

cnalia · 发表于 2010-3-24 19:34:07

就在切割清单属性里，请仔细看
