不规则基准面零件的规则建立工程图

ntyanlei · 发表于 2010-1-12 18:34:23

您需要登录才可以下载或查看，没有帐号？注册

x

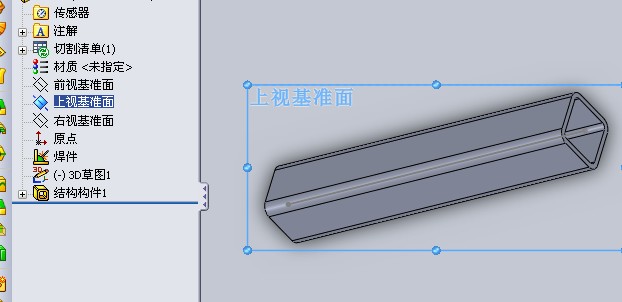

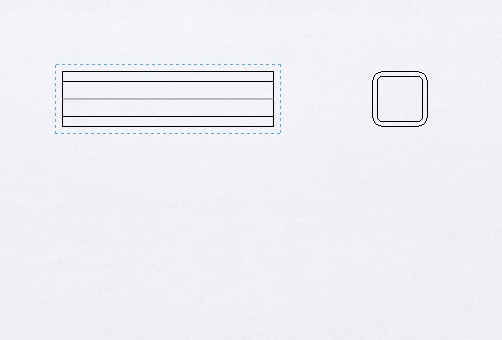

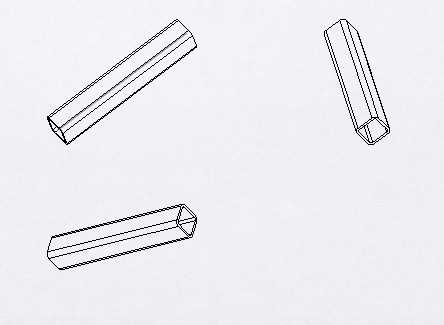

各位前辈，一些分割零件或不规则零件基准面的原因，在工程图的视角看起来横别扭，像这方形管完全可以横平竖直的表达，但除了使用“视图定向”和“辅助视图”作为第一投影视图外，还有没有别的办法完美的表达出来？（附简单零件图）

大地勇士 · 发表于 2010-1-12 21:00:57

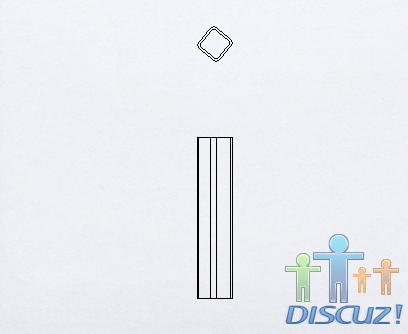

就工程图来说，最后一张表达已经很明确了。

营口制造 · 发表于 2010-1-13 11:24:52

提示: 作者被禁止或删除内容自动屏蔽

lcr2306 · 发表于 2010-1-13 13:29:35

选中一个面，然后使用正视于命令。进工程图后，先选当前视图作为视图投影，然后你想怎么投就怎么投吧。

ntyanlei · 发表于 2010-1-13 18:36:36

呵呵，各位师傅，我用的是3D草图做的焊件，没有基准面，正视于一面是可以的，但对于我这零件有点...
