3维实体模型生成的示意图

star19831106 · 发表于 2010-1-9 09:06:23

您需要登录才可以下载或查看，没有帐号？注册

x

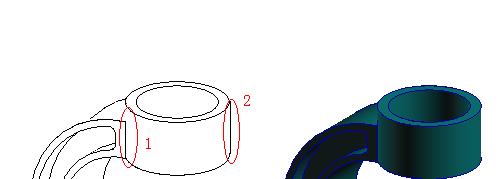

上述实体模型生成的示意图
对吗？
特别是图中表出的1和2两个位置
2中竖线需要吗？

谢谢！！！

bd007008 · 发表于 2010-1-9 10:38:54

做的不错！！

哥哥很善良 · 发表于 2010-1-9 10:57:06

1和2都需要画竖线，楼主做的很对啊。还有什么问题吗？

ganyiwei · 发表于 2010-1-9 11:25:36

1处不相切的话是需要的， 2处线示意出观察视线消失位置，也是需要的。

star19831106 · 发表于 2010-1-9 14:02:04

本帖最后由 star19831106 于 2010-1-9 14:17 编辑


多谢各位帮助！
为了表达更清楚一些，我有转换了一个角度。
请问位置3处应该如何处理？
（我把bmp格式的文件也付到附件中，请朋友们帮忙用画图版给简单表示一下）

十分感谢！

未命名.rar (1.75 KB, 下载次数: 1)

a987lkj · 发表于 2010-1-9 14:26:04

3处按圆柱体画，后面延伸到此处！

star19831106 · 发表于 2010-1-9 15:14:01

多谢帮助！

请问是这样吗？


kevin8hu · 发表于 2010-1-9 15:46:36

看不懂楼主什么意思，是不是工程图现在的时候用solid模式？

star19831106 · 发表于 2010-1-9 16:19:33

谢谢回复！
是的！
因为对三维制图不是很了解，所以一些专业表述不会。

a987lkj · 发表于 2010-1-11 14:47:33

多看看书，我也是刚来工厂实习！
