[已解决] Blankworks / Logopress

[复制链接]
发表于 2009-12-27 02:49:29 | 显示全部楼层 |阅读模式 来自: 墨西哥

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
Hello guyz, I have just started to use tooling design software. I have to make a progressive die for this A-3003 aluminum part:% H' J( |7 O& i" I/ h
, Z3 @) j/ \  d% b: G1 ]* ]- s  iUnfortunately I made a part unfold using Logopress and Balnkworks but they were really diferent:

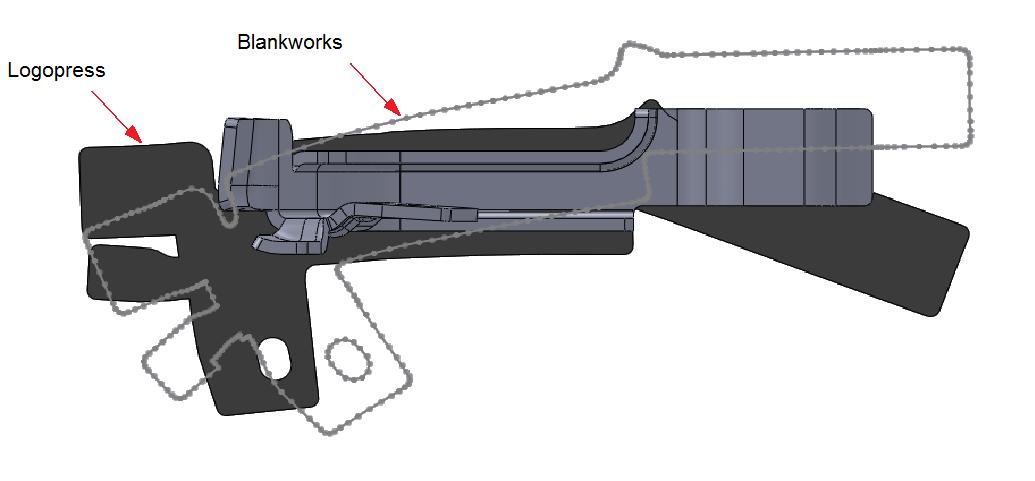

- a5 x7 F2 t' p6 }3 L2 t. o Part_1.jpg   B. N' G6 d/ x/ U  C  b5 p8 w
Any ideas??# P# e& t9 z( v/ A1 n" \
This is the file:
) t3 w' m9 a: H: P1 w; w& R[local]4[/local]
 楼主| 发表于 2009-12-27 02:53:46 | 显示全部楼层 来自: 墨西哥

Blankworks / Logopress

Hello guyz , I have just started to use tooling design software . I have to make a progressive die for this A-3003 aluminum part:

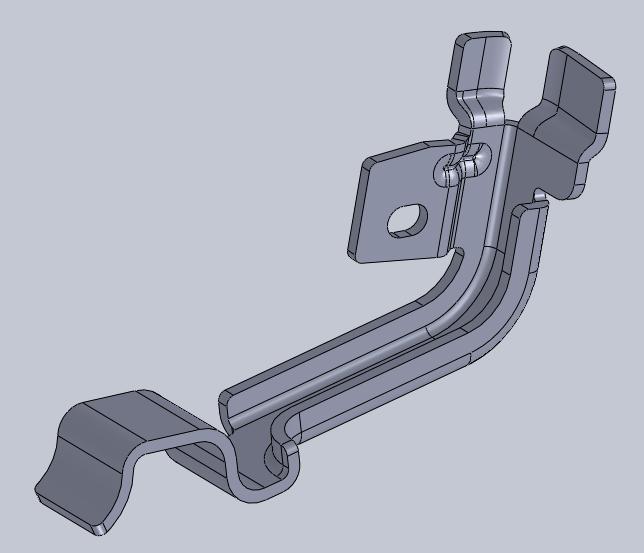

( w/ Y# S1 h/ n$ e Part.jpg
+ |4 n( E' b6 U. j% W' k, WUnfortunately I made a part unfold using Logopress and Balnkworks but they were really diferent :
! ]4 w, k1 Q+ n; j9 d: u( n  y Part_1.jpg
' R' S5 K7 i) U& R/ c/ h! WAny ideas??This is the file:
) R* _. b- X- C4 T3 F* L! m Part.rar (450.84 KB, 下载次数: 11)
 楼主| 发表于 2009-12-27 03:04:54 | 显示全部楼层 来自: 墨西哥

File

This one is the file:

Part.rar

450.84 KB, 下载次数: 8

发表于 2009-12-30 12:44:22 | 显示全部楼层 来自: 中国广东肇庆
什么东西。。看不明白
发表于 2009-12-30 14:02:13 | 显示全部楼层 来自: 中国江苏常州
模具结构不一样,顶料方式不一样,料片也不一样
, o: |* k6 c5 c! {可能logo默认有顶料,blankworks顶料需要手动设置
 楼主| 发表于 2010-1-1 06:27:06 | 显示全部楼层 来自: 墨西哥
I chosed aluminum A3003 T5 in both analysis, I would like you to try to unfold using another software. I want to know why they are so different.
发表于 2010-1-1 16:43:34 | 显示全部楼层 来自: 中国福建厦门
什么玩意  看不懂、
发表于 2010-1-2 13:12:23 | 显示全部楼层 来自: 中国广东肇庆
kan bu  dong ?zhe shi  shen  me ?
发表于 2010-1-7 17:11:04 | 显示全部楼层 来自: 中国广东佛山
我试试做下,我也是初学的
发表于 2010-1-7 18:27:40 | 显示全部楼层 来自: 中国广东珠海
是什么东东还是英文的了
发表于 2010-1-7 20:58:32 | 显示全部楼层 来自: 中国安徽蚌埠
英文不是太好,从你展开图看,两种软件展开后毛坯尺寸不一样,可能是有些项目设置不一样。对于有些零件用log软件进行冲压展开时,选好压料面后,X、Y方向设置与否,展开的结果不一样。

评分

参与人数 1三维币 +2 收起 理由
hxg168 + 2 应助

查看全部评分

发表于 2010-1-7 21:13:22 | 显示全部楼层 来自: 中国安徽蚌埠
上传的文件版本太高打不开,上传igs格式的文件,我用logopress和Dynaform或3Dquickform试试
发表于 2010-1-7 21:28:55 | 显示全部楼层 来自: 中国安徽蚌埠

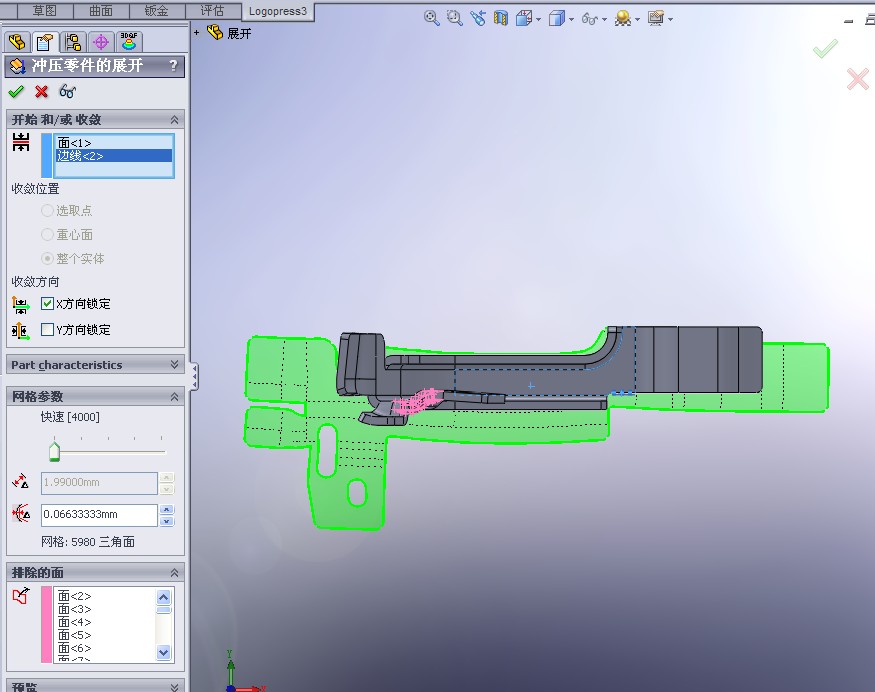

13.JPG ) A) W: ~4 c7 b; V# y0 I# ?9 U
用log时有没有勾选(单独或全部)图中X向锁定(locked on Xs direction)、Y向锁定(locked on Ys direction)
 楼主| 发表于 2010-1-8 08:34:17 | 显示全部楼层 来自: 墨西哥
This is how I did it using Logopress:* p, L/ Q; l7 Z+ X
 楼主| 发表于 2010-1-8 08:40:21 | 显示全部楼层 来自: 墨西哥
I tried to unmark the Locked on Ys and Locked on Xs direction but the result was almost the same. I think a thrid unfolding on a different software would define wich one more accurate.This is the IGS file:
$ p$ D# A  m" V' t) e% R" W partIGS.rar (260.74 KB, 下载次数: 4)
发表于 2010-1-8 22:10:34 | 显示全部楼层 来自: 中国安徽蚌埠

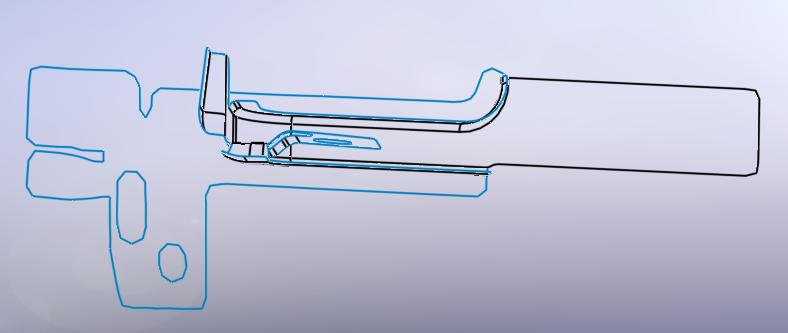

我认为你用blankworks软件展开的比较正确。附件是我用logo展开的,你参考一下。
发表于 2010-1-8 22:15:01 | 显示全部楼层 来自: 中国安徽蚌埠
附件里是我用LOGO展开的文件,供你参考

part.part1.rar

1.39 MB, 下载次数: 2

part.part2.rar

909.53 KB, 下载次数: 2

评分

参与人数 1三维币 +5 收起 理由
hxg168 + 5 感谢

查看全部评分

发表于 2010-1-9 12:33:10 | 显示全部楼层 来自: 中国安徽蚌埠

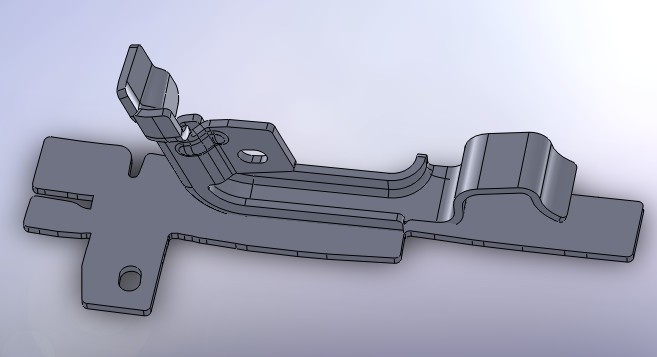

展开后的实体.jpg 展开图.jpg ! T+ |/ ~' Z9 D) [% F- Q9 h1 Z
重新用logopress和dynaform软件进行展开,结果一样.

展开图.rar

781.58 KB, 下载次数: 3

评分

参与人数 1三维币 +5 收起 理由
hxg168 + 5

查看全部评分

 楼主| 发表于 2010-1-9 12:41:01 | 显示全部楼层 来自: 墨西哥
I will compare my result against yours wan_zhon. / [: @$ L% Y+ m7 M$ ?- x. c0 w
Regards!
发表于 2010-1-9 13:52:33 | 显示全部楼层 来自: 中国辽宁沈阳
I will compare my result against yours wan_zhon. ( B8 m" l" [# \0 g0 E
Regards!
1 M  j2 M1 z" e$ a1 groberto123 发表于 2010-1-9 12:41 http://www.3dportal.cn/discuz/images/common/back.gif
/ d; x' C; M! ?- d
请将你的比对结果上传,与大家分享。
发表于 2010-1-9 21:17:02 | 显示全部楼层 来自: 中国安徽蚌埠
下面贴图为用dynaform展开后导入solidwork的曲面展开图。在导入dyna进行分析前,用logo先将折弯部分展开然后导出曲面到dyna进行分析。上次附件里的压缩文件可用solidwork2008 5.0打开。打开dyna.SLDPRT时可能会提示错误,但不影响打开。里面的曲面为dyna展开的。! Z) t- o, O1 t- X0 t5 U9 X
 楼主| 发表于 2010-1-11 16:07:25 | 显示全部楼层 来自: 墨西哥
wan_zhon我想知道你的设置用于执行分析。一切都OK了我打破的一部分,它看起来像你的成果。 非常感谢你!。
发表于 2010-1-11 16:18:18 | 显示全部楼层 来自: 中国上海
确实是很不错的展开软件!
发表于 2010-1-11 20:50:18 | 显示全部楼层 来自: 中国安徽蚌埠
本帖最后由 hxg168 于 2010-1-13 19:58 编辑
0 N  D1 k% O+ u9 f
wan_zhon我想知道你的设置用于执行分析。一切都OK了我打破的一部分,它看起来像你的成果。 非常感谢你!。
  ~0 k3 ~9 b) U; qroberto123 发表于 2010-1-11 16:07 http://www.3dportal.cn/discuz/images/common/back.gif
能帮助别人是一种乐趣。与人交流的同时也在提高自己。

评分

参与人数 1三维币 +5 收起 理由
hxg168 + 5 你说的狠好,欢迎常来

查看全部评分

发表于 2010-1-16 10:26:56 | 显示全部楼层 来自: 中国广东佛山
其实关于成形展开,我们都误导了,收敛和压边是可选边线的,这样展开的效果比效好和是按实际定向的

评分

参与人数 1三维币 +5 收起 理由
hxg168 + 5 你也是高人,欢迎常来

查看全部评分
